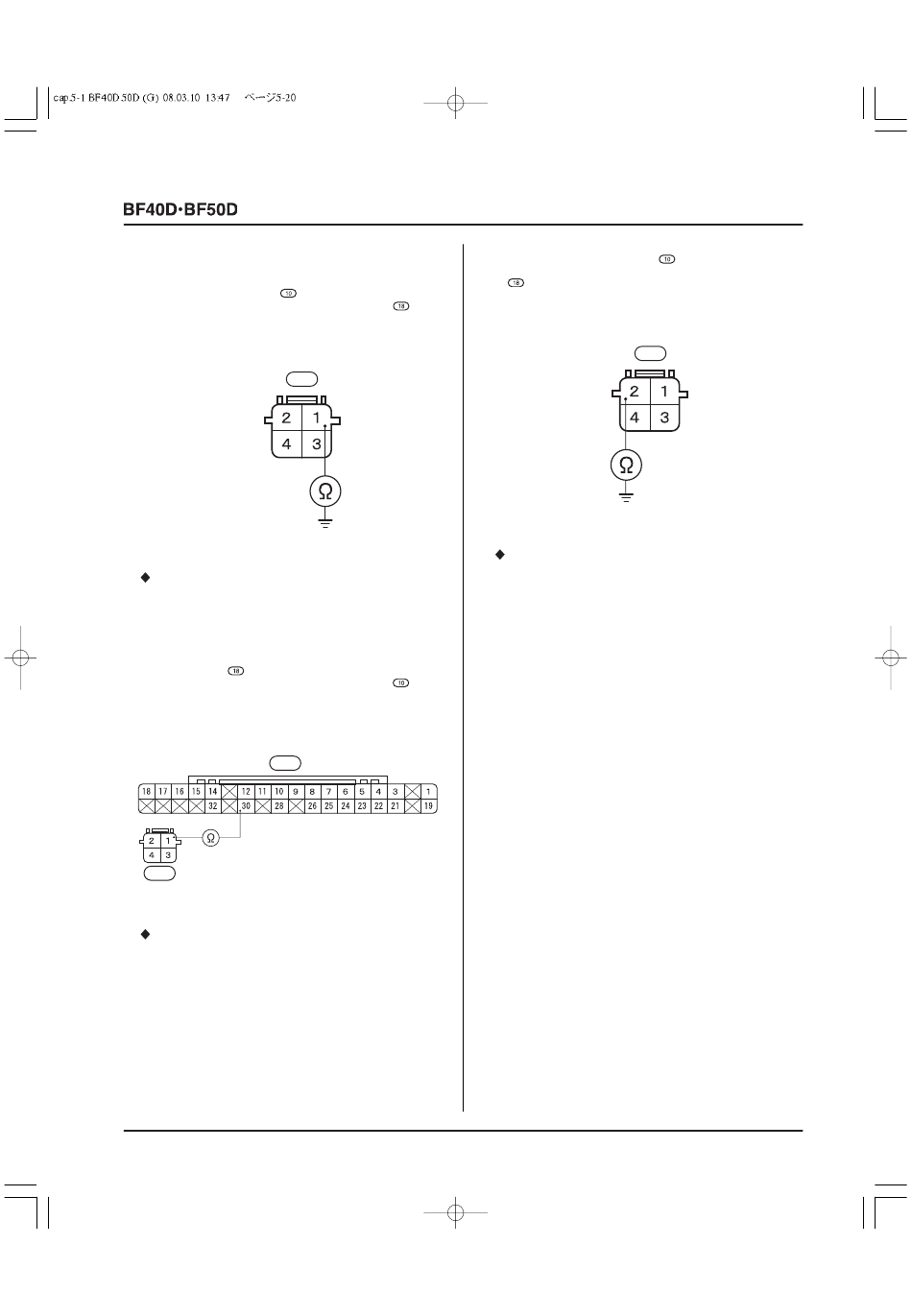

4) Überprüfung der HO2S-Signalleitung auf Kurzschluss
a. Den Kombischalter ausschalten (OFF) und die Batterie
abklemmen.
b. Den ECM-Steckverbinder B
(schwarz/gelb) des 4-poligen HO2S-Steckverbinders
Hauptkabelbaumseite und Motorerdung auf Durchgang prüfen.
4-POLIGER HO2S-STECKVERBINDER
AUF DER HAUPTKABELBAUMSEITE
18
VON DER ANSCHLUSSLEISTENSEITE AUS GESEHEN
Besteht Durchgang?
JA - Den Kurzschluss im Hauptkabelbaum zwischen ECM und
HO2S beheben.
NEIN - Weiter mit "5) Überprüfung der HO2S-Signalleitung auf
Unterbrechung".
5) Überprüfung der HO2S-Signalleitung auf Unterbrechung
• Zwischen Anschluss Nr. 1 (schwarz/gelb) des 4-poligen HO2S-
Steckverbinders auf der Hauptkabelbaumseite und Anschluss
Nr. 30 (schwarz/gelb) des ECM-Steckverbinders B
Hauptkabelbaumseite auf Durchgang prüfen.
ECM-STECKVERBINDER B
AUF DER HAUPTKABELBAUMSEITE
10
O2 (Schwarz/gelb)
18
4-POLIGER HO2S-STECKVERBINDER
AUF DER HAUPTKABELBAUMSEITE
Besteht Durchgang?
JA - Weiter mit "6) Überprüfung der HO2S-Erdungsleitung auf
Unterbrechung".
NEIN - Die Unterbrechung im Hauptkabelbaum zwischen ECM
und HO2S beheben.
lösen. Zwischen Anschluss Nr. 1
auf der
O2 (Schwarz/gelb)
auf der
VON DER
ANSCHLUSSLEISTENSEITE
AUS GESEHEN
587
6) Überprüfung der HO2S-Erdungsleitung auf Unterbrechung
• Den ECM-Steckverbinder B
Anschluss Nr. 2 (grün/rot) des 4-poligen HO2S-Steckverbinders
auf der Hauptkabelbaumseite und Motorerdung auf
Durchgang prüfen.
4-POLIGER HO2S-STECKVERBINDER
AUF DER HAUPTKABELBAUMSEITE
18
SG3 (grün/rot)
VON DER ANSCHLUSSLEISTENSEITE AUS GESEHEN
Besteht Durchgang?
JA - Das ECM durch ein neues ersetzen und erneut prüfen.
NEIN - Die Unterbrechung im Hauptkabelbaum zwischen ECM
und HO2S beheben.
anschließen. Zwischen
5-20
