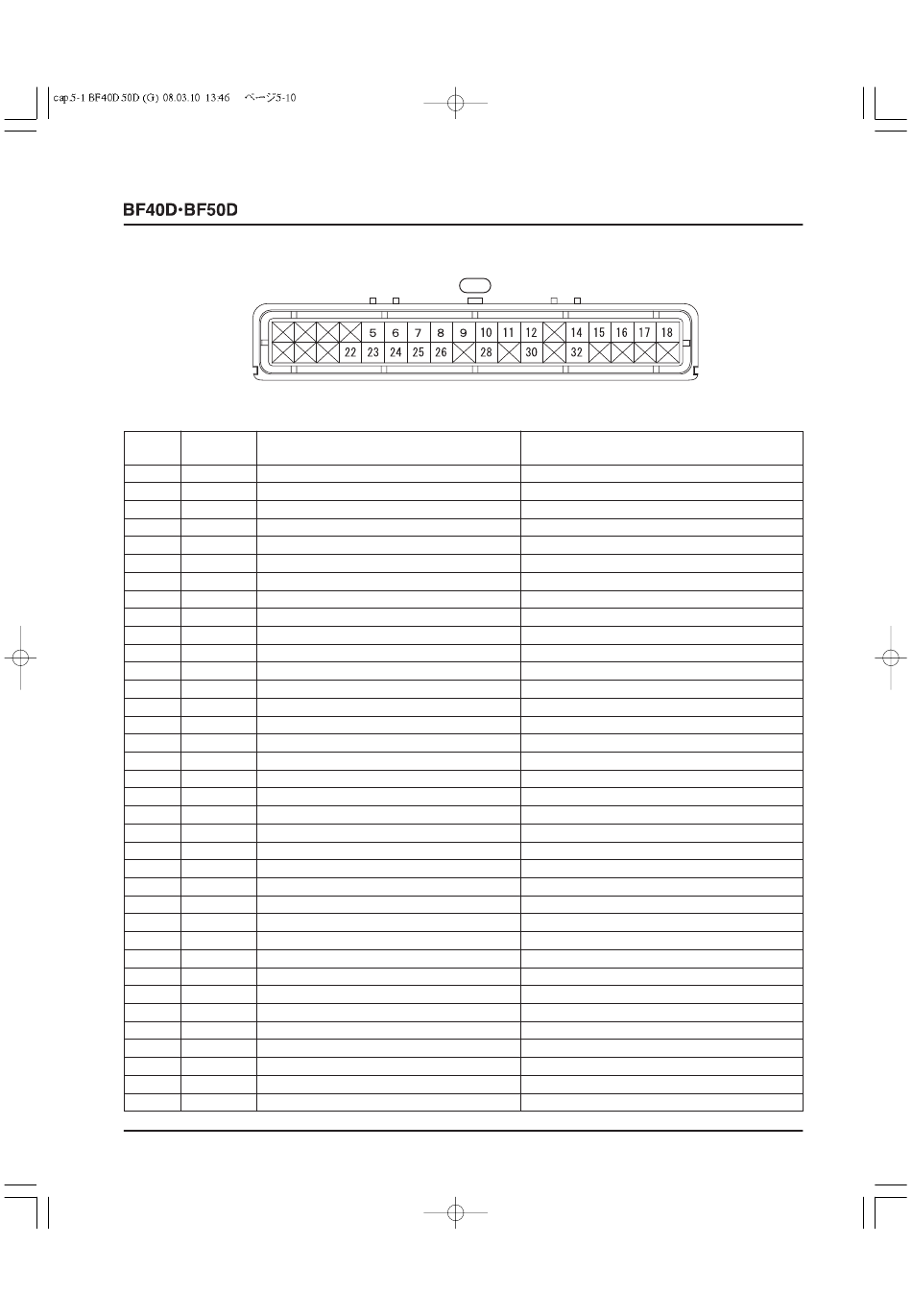

ECM-STECKVERBINDER B (SCHWARZ)
Anschluss Anschluss
leisten-Nr. code
1 Nicht belegt
2 Nicht belegt
3 Nicht belegt
4 Nicht belegt
5 LG1 Logischer Masseanschluss 1
6 VCC1 Sensor-Stromversorgungsanschluss 1
7 VCC2 Sensor-Stromversorgungsanschluss 2
8 IGP1 Stromversorgungsanschluss 1
9 IGP2 Stromversorgungsanschluss 2
10 O2HT HO2S-Heizung
11 EACVP IAC-Ventil (+)
12 EACVM IAC-Ventil (–)
13 Nicht belegt
14 INJ3 Einspritzdüse Nr. 3
15 INJ2 Einspritzdüse Nr. 2
16 INJ1 Einspritzdüse Nr. 1
17 PG2 Stromversorgungs-Masseanschluss 2
18 PG1 Stromversorgungs-Masseanschluss 1
19 Nicht belegt
20 Nicht belegt
21 Nicht belegt
22 VCC3
Sensor-Stromversorgungsanschluss 3 (nur für Ausführungen mit Servo-Trimm-/Kippverstellung
23 LG2 Logischer Masseanschluss 2
24 SG3 Sensor-Masseanschluss 3
25 SG2 Sensor-Masseanschluss 2
26 SG1 Sensor-Masseanschluss 1
27 Nicht belegt
28 TA

IAT-Sensor

29 Nicht belegt
30 O2 HO2S
31 Nicht belegt
32 TRMA
Trimmwinkelsensor (nur für Ausführungen mit Servo-Trimm-/Kippverstellung)
33 Nicht belegt
34 Nicht belegt
35 Nicht belegt
36 Nicht belegt
10
VON DER ANSCHLUSSLEISTENSEITE AUS GESEHEN
Bezeichnung
Logischer Masseanschluss 1
5-V-Ausgang 1 für Sensor-Stromversorgung
5-V-Ausgang 2 für Sensor-Stromversorgung
12-V-Stromversorgungseingang 1
12-V-Stromversorgungseingang 2
Ausgang für HO2S-Heizung
Ausgang für IAC-Ventil (+)
Ausgang für IAC-Ventil (–)
Ausgang für Einspritzdüse Nr. 3
Ausgang für Einspritzdüse Nr. 2
Ausgang für Einspritzdüse Nr. 1
Stromversorgungs-Masseanschluss 2
Stromversorgungs-Masseanschluss 1
5-V-Ausgang 3 für Sensor-Stromversorgung (nur für Ausführungen mit Servo-Trimm-/Kippverstellung)
Logischer Masseanschluss 2
Sensor-Masseanschluss 3
Sensor-Masseanschluss 2
Sensor-Masseanschluss 1
Eingang für Signal vom IAT-Sensor
HO2S-Eingang
Eingang für Signal vom Trimmwinkelsensor (nur für Ausführungen mit Servo-Trimm-/Kippverstellung)
577
Inhalt/Signal
