Description d'appareils Compax3
3.5.7.1
3.5.8.
Moteur / frein moteur Compax3M (régulateur d'axe)
Exigences câble
moteur Compax3M
52
Contact thermique Compax3MP (module d'alimentation)
Connecteur X40 broche T1R, T2R
Surveillance de température:
Le contact thermique (normalement fermé) doit être branché, sinon un message
d'erreur est issu.
Contact thermique/relais
Pas de séparation galvanique, le capteur de température (NF) doit correspondre à
la séparation sécurisée selon EN 60664.
S'il n'y a pas de surveillance de température par la résistance de freinage bran-
chée, les connexions T1R et T2R doivent être liées par un pont.
Si vous renonçez à une surveillance de température, la résistance de freinage
puisse être détruite.

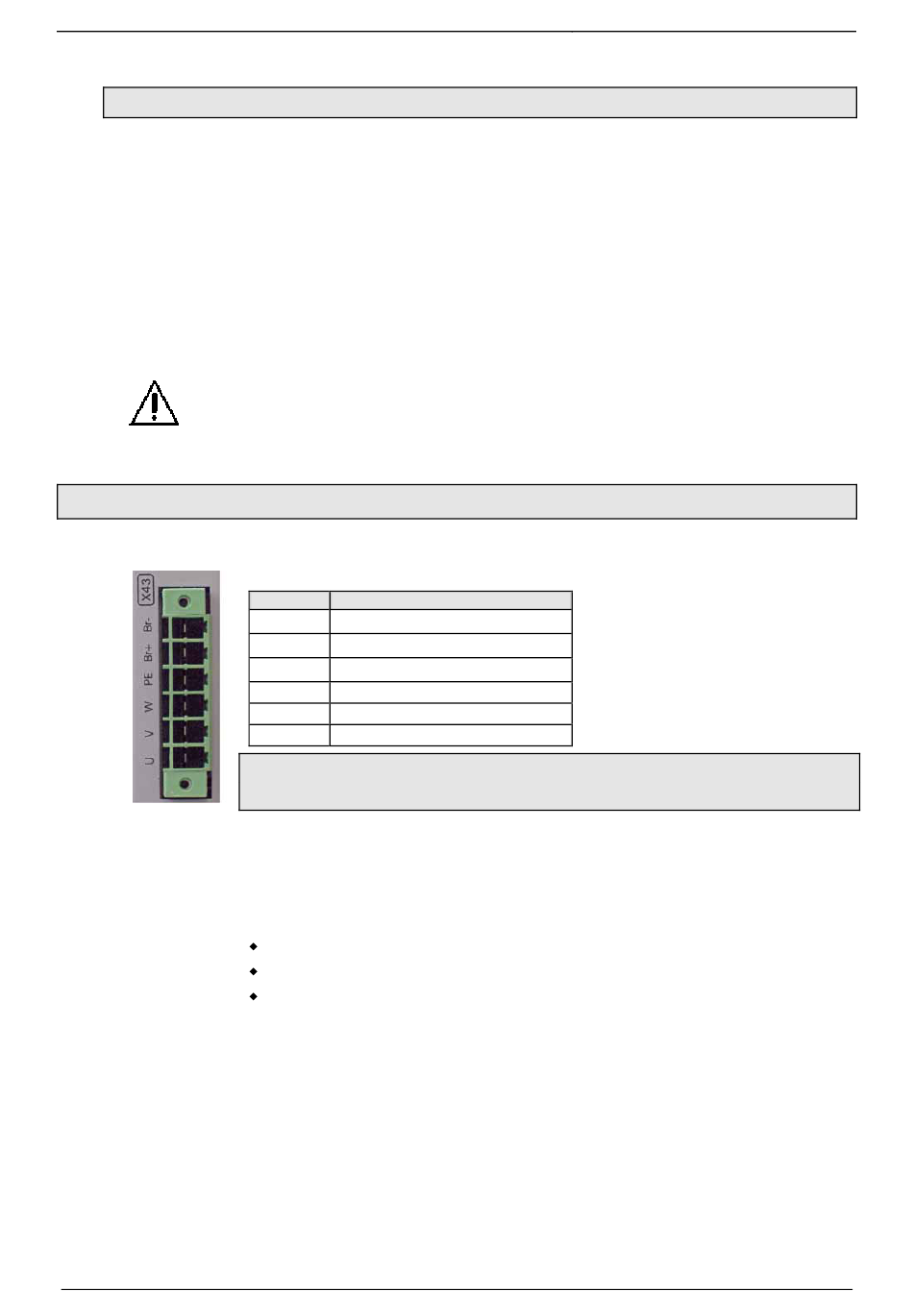

Connecteur X43
BROCHE
Désignation
BR+
Frein de maintien moteur *
BR-
Frein de maintien moteur *
PE
PE (moteur)
W
W (moteur)
V
V (moteur)
U
U (moteur)
* Veuillez respecter que Compax3 affiche l'erreur "Rupture de fil du frein
d'arrêt" (5481h / 21633d) lors d'un courant <150mA.
< 80m par axe (Le câble ne peut pas être enroulé !)
La longueur entière des câbles moteurs par combinaison d'axes ne doit pas dé-
passer 300m.
Pour les lignes de moteurs >20 m, il est nécessaire d'utiliser une self de sortie
moteur (voir page 476):
MDR01/04 (courant nominal moteur max. 6,3 A)
MDR01/01 (courant nominal moteur max. 16 A)
MDR01/02 (courant nominal moteur max. 30 A)
193-120104 N13 C3IxxT30 Juin 2008
C3T30
