Description d'appareils Compax3
3.7

Interfaces de communication

Vous trouverez dans ce chapitre

Interface RS232 / RS485 (connecteur X10) .......................................................................64

Commmunication Compax3M ............................................................................................65
Connecteur Profibus X23 lors d'Interface I20.....................................................................67
Connecteur CANopen X23 Interface I21............................................................................68
DeviceNet connecteur X23 ................................................................................................70
Ethernet Powerlink (option I30) / EtherCAT (option I31) X23, X24 ....................................71

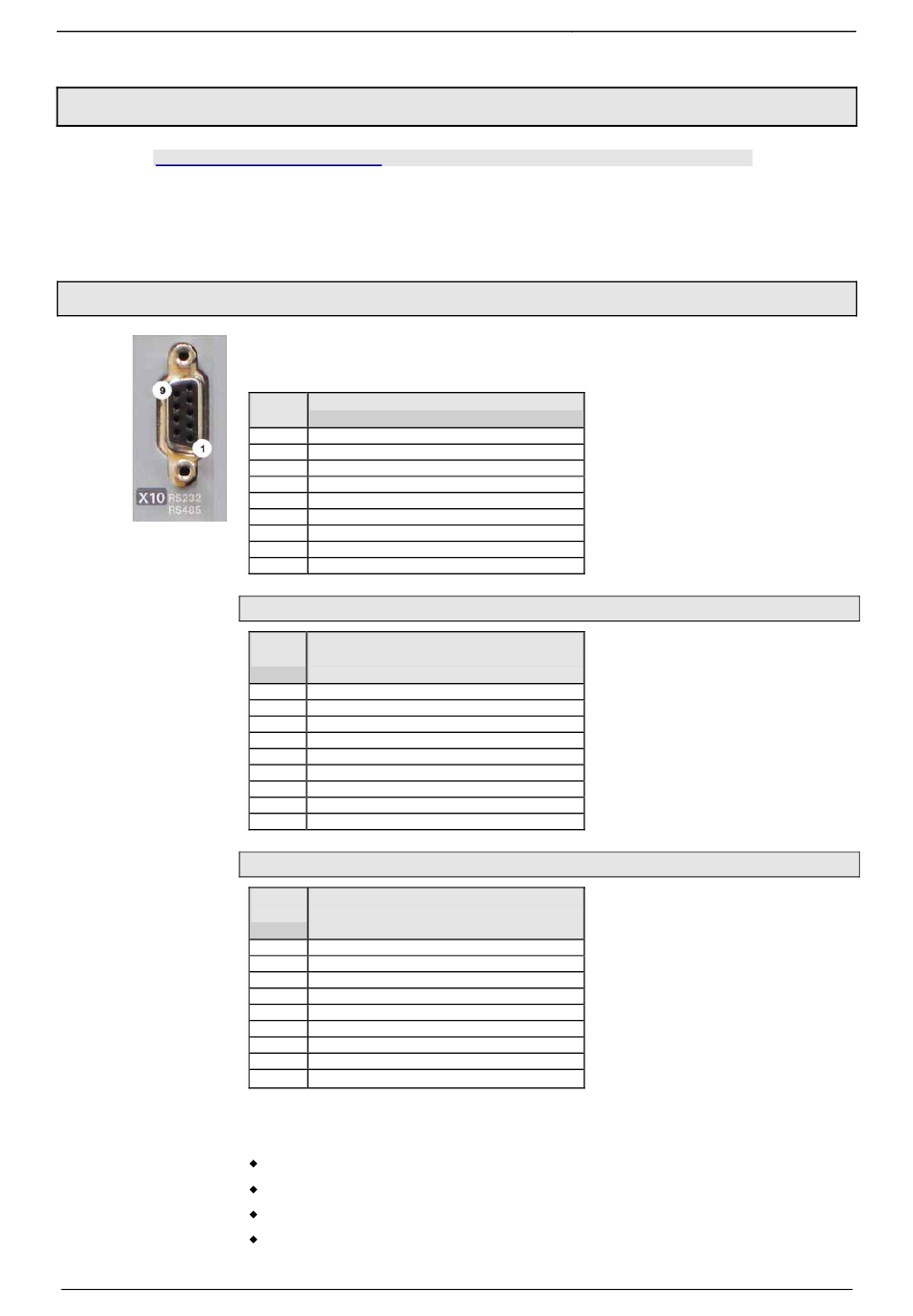

3.7.1. Interface RS232 / RS485 (connecteur X10)
64
Interface sélectionnable par l'affectation de X10/1 :
X10/1=0V RS232
X10/1=5V RS485
Broche RS232 (Sub D)
X10
1 (Enable RS232) 0V
2 RxD
3 TxD
4 DTR
5 GND
6 DSR
7 RTS
8 CTS
9 +5V
RS485 deux fils
Broche RS485 deux fils (Sub D)
X10 Broches 1 et 9 pontées extérieure-
ment.
1 Enable RS485 (+5V)
2 rés.
3 TxD_RxD/
4 rés.
5 GND
6 rés.
7 TxD_RxD
8 rés.
9 +5V
RS485 quatre fils
Broche RS485 quatre fils (Sub D)
X10 Broches 1 et 9 pontées extérieure-
ment.
1 Enable RS485 (+5V)
2 RxD
3 TxD/
4 rés.
5 GND
6 rés.
7 TxD
8 RxD/
9 +5V
Convertisseur USB – RS232/RS485
Les convertisseurs USB – RS232 suivants ont été testés:
ATEN UC 232A
USB GMUS-03 (est disponible sous de différents nom)
USB / RS485: Moxa Uport 1130 http://www.moxa.com/product/UPort_1130.htm
Ethernet/RS232/RS485: NetCom 113 http://www.vscom.de/666.htm
