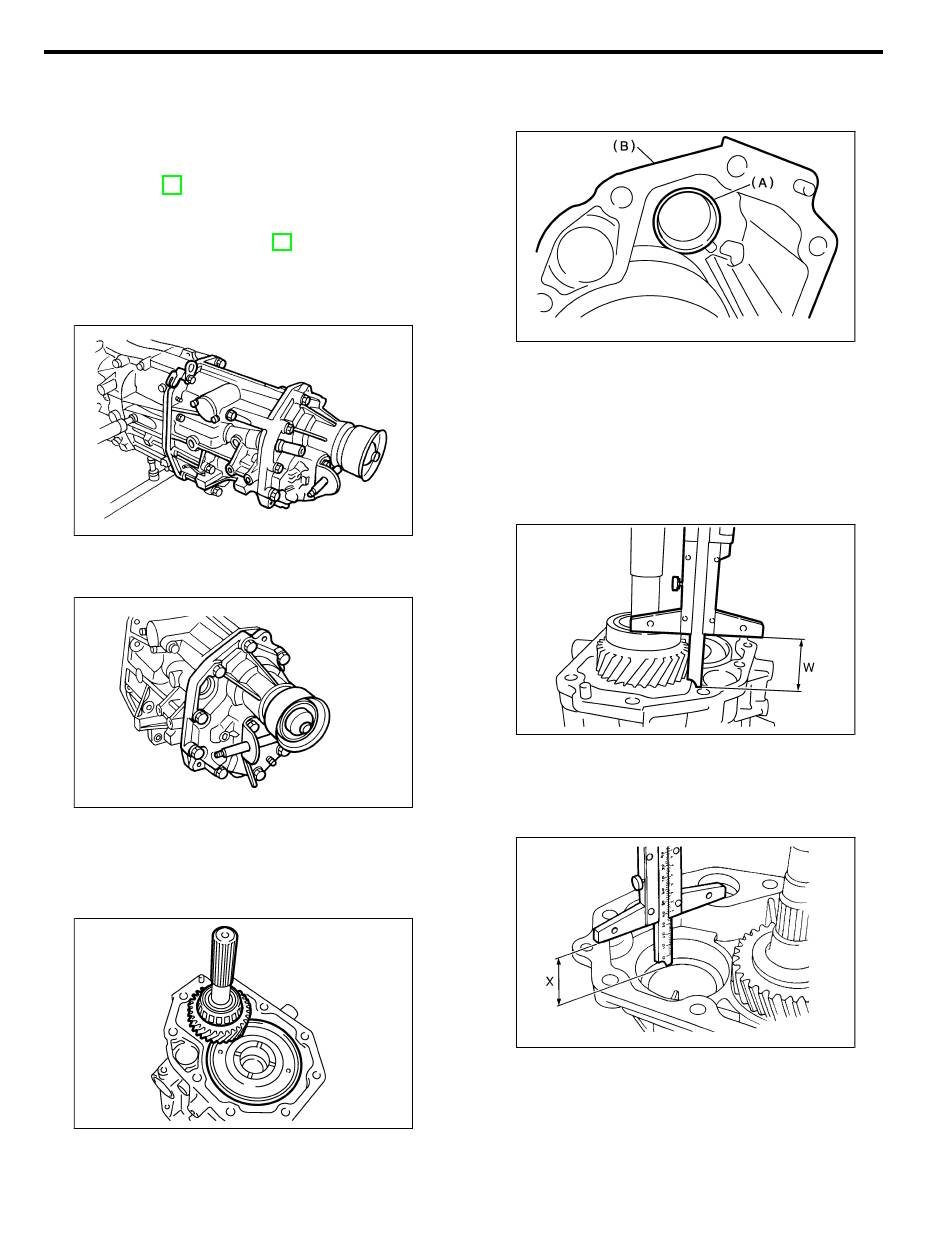

BOITE DE TRANSFERT ET CARTER DE PROLONGEMENT
9. Boîte de transfert et carter de
prolongement
S503561
A: DEPOSE
S503561A18
1) Déposez la boîte de vitesses manuelle du véhi-
cule. <Voir MT-36 DEPOSE, Boîte de vitesses ma-
nuelle.>
2) Déposez le contacteur de feu de recul et le contac-
teur de point mort. <Voir MT-46 DEPOSE, Contac-
teurs et faisceau.>
3) Déposez la boîte de transfert avec le carter de
prolongement.
4) Déposez le bras de passage.
5) Déposez le carter de prolongement.
B: REPOSE
S503561A11
1) Reposez le différentiel central et le pignon récep-
teur de transfert dans la boîte de transfert.
2) Déposez le cône de roulement du carter de pro-
longement et montez-le sur le roulement à rouleaux
coniques du pignon récepteur de transfert
(A)
(B)
3) Tout en exerçant une pression horizontale sur le
cône de roulement, tournez l'arbre récepteur à dix
reprises.
4) Mesurez la hauteur "W" entre le carter de trans-
fert et le roulement à rouleaux sur le pignon récepteur
de transfert.
B3M1373
5) Mesurez la profondeur "X".
NOTE:
Mesurez après avoir déposé le cône de roulement et
B3M1374
la rondelle de butée.
6) Calculez l'écart "t" en appliquant l'équation sui-
vante: t = X − W + 0,2 à 0,3 mm
B3M1983
MT-51
Boîte manuelle et différentiel
Cône de roulement (Carter de prolongement)
Carter de prolongement
B3M2172A
B3M1984A
B3M1406A
