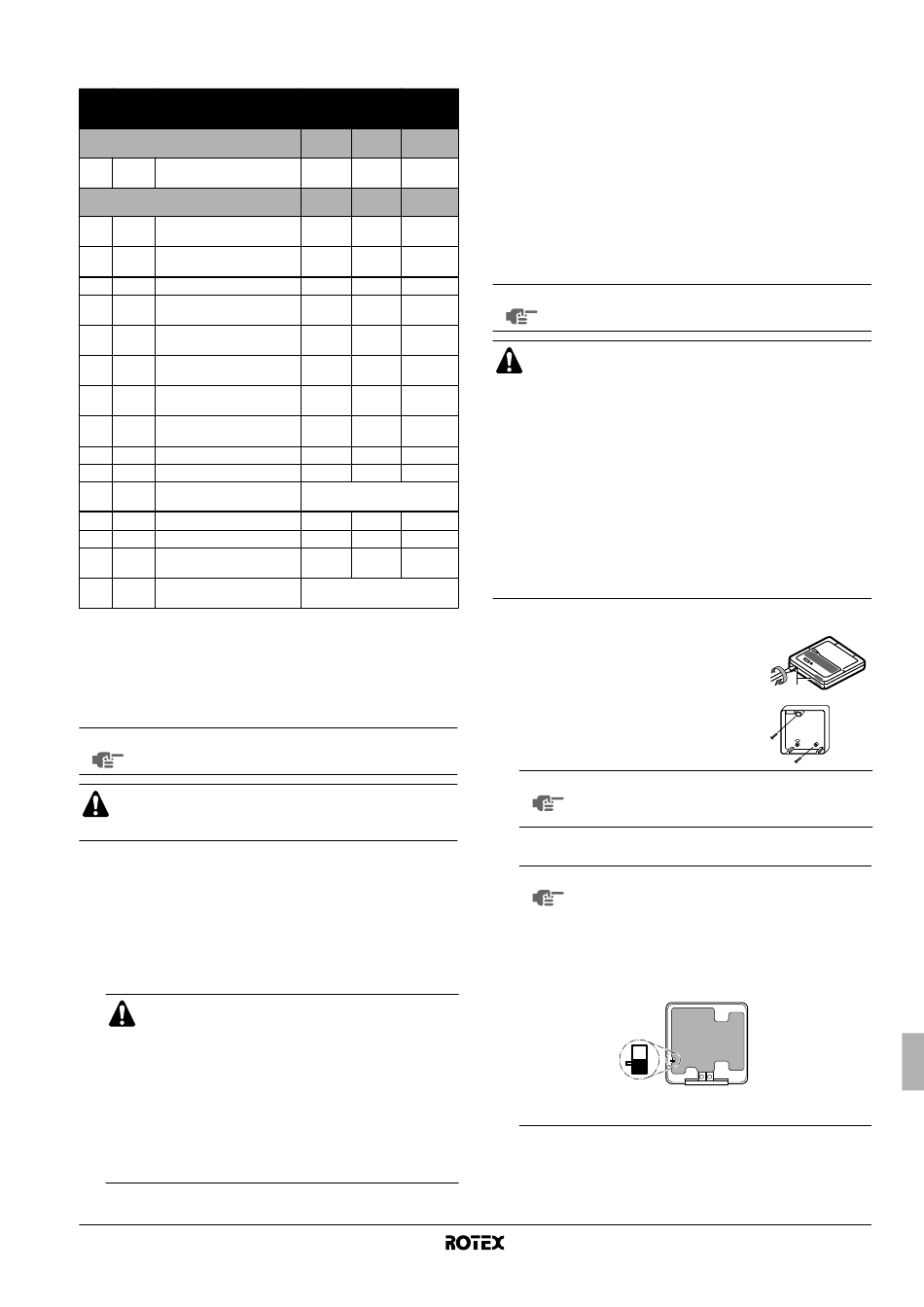

İç ünite güç besleme ve iletişim kablolarının bağlanması
Kablo gereksinimleri
Kablo
Öğe demeti Tanım
Normal elektrik tarifesi kurulumu olması
halinde
1 PS Normal elektrik tarifesi güç
kaynağı
İndirimli elektrik tarifesi kurulumu olması
halinde
1 HV Normal elektrik tarifesi güç
kaynağı
2 PS İndirimli elektrik tarifesi güç
kaynağı
3 LV Dış ünite iletişimi (F1/F2)
4 LV Standart uzaktan kumanda
(P1/P2)
5 LV İkincil uzaktan kumanda
(a)
(P1/P2)
6 LV Kullanım sıcak suyu depo
(a)
termistörü (R2T)
7 LV Harici oda termostat sinyali
(a)
AÇIK/KAPALI
8 LV İndirimli elektrik tarifesi güç
kaynağı anahtarı (S1S)
9 LV Çoklu ayar noktası sinyal 1
10 LV Çoklu ayar noktası sinyal 2
(a)
11 LV Isıtıcı kit sinyali
12 HV Alt plaka ısıtıcı (E7H)
(a)
13 HV 3 yollu vana (K1S)
14 HV Harici oda termostatı güç
(a)
kaynağı
(a)
15 HV Isıtıcı kit kontrolü
PS = Güç kaynağı (bkz. şekil 3)
LV = Alçak gerilim (bkz. şekil 3)
HV = Yüksek gerilim (bkz. şekil 3)
(a) Opsiyonel
(b) İç ünitenin üzerindeki isim plakasına bakın.
2
(c) Minimum kablo kesiti 0,75 mm .
(d) Bu cihaz ve bağlantı kablosu kullanım sıcak su deposu ile birlikte verilir.
Tüm kabloları ve kablo ebatlarını ilgili yerel ve ulusal
NOT
düzenlemelere göre seçin.
Elektrik işi tamamlandıktan sonra, her bir elektrik
parçasının ve elektrik aksam kutusu içindeki terminalin
sıkıca bağlandığını doğrulayın.
Prosedür
1 "Ünitenin açılması" sayfa 36 kısmında açıklandığı gibi üniteyi
açın ve anahtar kutusunu ünitenin önüne yerleştirin.
2 Anahtar kutusunun kapağını açın.
3 Uygun kablo kullanarak, kablo bağlantı şemasında gösterildiği
gibi ve şekil 3'e göre güç kaynağını ve iletişim kablolarını uygun
terminallere bağlayın.
■
Elektrik gürültüsü
kabloların şekil 3'te gösterildiği gibi doğru demet
içine konulduğundan ve doğru demet içinde
yönlendirildiğinden emin olun.
■
Kablo bağlantılarını yaparken elektrik gürültüsü
(dış gürültü) alınmasını önlemek için ünite
dışındaki kablo demetlerini birbirlerinden en az
25 mm uzak döşeyin.
■
Ünite yan plakası ile kablo tutma çubuğu
arasındaki tüm kablolar şekil 3'te gösterildiği gibi
döşenmelidir.
RKHBRD011~016ABV1+Y1
Hava su tipi ısı pompa sistemi iç ünitesi
4PW61218-1A
Maksimum
Gerekli iletken çalışma
sayısı akımı
1~ 3~
2+GND 4+GND (b)
1~ 3~
2+GND 2+GND 1,25
(b)
2+GND 4+GND –1,25
(c)
2 2
(c)
2 2
(c)
2 2
(d)
2 2
2 2 100 mA
2 2 100 mA
(a)
(a)
2 2 100 mA
(a)
2 2 100 mA
Isıtıcı kitin montaj kılavuzuna
bakın
(a) (c)
2 2 0,5 A
(d)
3 3
2 2 100 mA
Isıtıcı kitin montaj kılavuzuna
bakın
alınmasını önlemek için
4 Gerginliğin alınmasını sağlamak ve borulara ve keskin kenarlara
değmediğinden emin olmak için kabloları kablo bağlarıyla kablo
bağı tespitlerine sabitleyin. Demet halindeki kabloları hiçbir
zaman sıkıştırmayın.
Not: şekil 3'te yalnız ilgili saha kabloları gösterilmiştir.
5 Anahtar kutusunun kapağını kapatın ve "Ünitenin açılması"
sayfa 36 kısmında açıklanan talimatları ters sırayla izleyerek
anahtar kutusunu tekrar ünite içindeki yerine takın.
Uzaktan kumandanın montajı
Kullanışlı şekilde ünitenin ayarlanması, kullanılması ve bakımının
yapılmasını sağlayan bir uzaktan kumanda ünite ile temin edilmiştir.
Uzaktan kumandayı çalıştırmadan önce bu montaj prosedürünü
izleyin.
NOT Bağlantı kabloları kapsanmamıştır.
■
Bir kit içinde verilen uzaktan kumanda iç mekana
monte edilmelidir.
■
Uzaktan kumandanın termostat fonksiyonu kullanıl-
(c)
dığında, montaj konumunu aşağıdakileri karşılayacak
şekilde seçin:
(c)
- odadaki ortalama sıcaklığın algılanabileceği bir
(c)
yer,
(c) - doğrudan güneş ışığına maruz kalmayan bir yer,
- bir ısı kaynağının yakınında olmayan bir yer,
- örn. kapı açılması/kapanması yüzünden dış
havadan ya da hava akımından etkilenmeyen bir
yer,
- göstergenin temiz kalacağı bir yer,
(c)
- sıcaklık 0°C ve 50°C arasında kalacak bir yer,
- bağıl nemin maksimum %80 olacağı bir yer.
1 Uzaktan kumandanın ön kısmını çıkarın.
Uzaktan kumandanın
yarıklara (1) yarıklı bir tornavida takın ve
uzaktan kumandanın ön kısmını çıkarın.
2 Uzaktan kumandayı
bağlayın.
NOT Bağlantı
kumandanın alt kısmının biçimini bozmamaya
dikkat edin.
3 Ünite kablolarını bağlayın.
NOT Eğer satandart uzaktan kumandanın yanında
opsiyonel uzaktan kumanda da kurulursa:
■
■
■
arka kısmındaki
düz bir zemine
vidalarını aşırı sıkarak
Her iki uzaktan kumandanın elektrik kablo-
larını aşağıda açıklandığı gibi aynı şekilde
bağlayın.
SS1 seçici anahtarını çalıştırarak bir ana ve
bir de bağımlı uzaktan kumanda seçin.
PCB
S S
S
SS1
M
M
Sadece ana olarak ayarlanan
kumanda oda termostatı olarak çalışabilir.
1
uzaktan
