Su devrelerinin bağlanması
Su devrelerinin bağlanması ve sisteme su yüklenmesi ile ilgili ayrıntılı
bilgi için iç ünite kurulum kılavuzuna bakın.
1 Gerekirse, (bkz. "Güvenlik donanımları" (sayfa 3)) ısıtıcı kitinin
girişine bir basınç tahliye vanası (sahada tedarik edilir, açılış
basıncı maksimum 3 bar olmalıdır) bağlayın.
2 Isıtıcı su girişini iç ünitenin alan ısıtma suyu çıkışına bağlayın.
Isıtıcı su çıkışını yüke bağlayın. "Genel sistem kurulumu"
(sayfa 2) bölümünde verilen şekle bakın.
Boruları bağlarken aşırı kuvvet uygulayarak ısıtıcı
NOT
borularının zarar görmesine neden olmamaya dikkat
edin.
Boruların zarar görmesi, ısıtıcının arızalanmasına yol
açabilir.

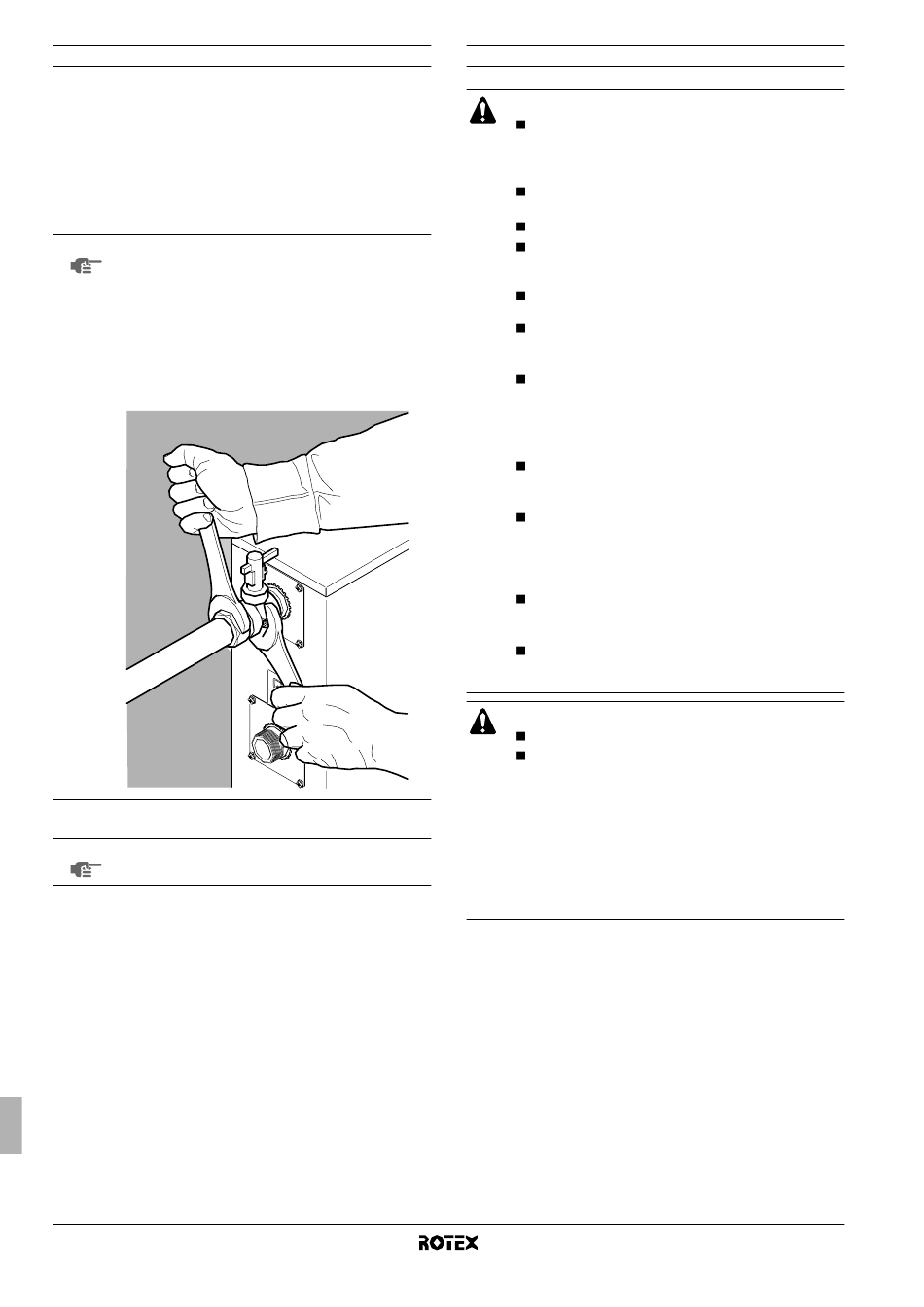

Isıtıcı kiti çıkışına bir boru bağlarken, akış anahtarı
bağlantısında çatlak veya kaçak meydana gelmesini
önlemek için akış anahtarı pirinç T bağlantısını bir
anahtar yardımıyla sabit tutun.
3 Sisteme su besleyin.
NOT
Isıtıcının hava tahliyesinin (en az 2 tam tur) açık
olduğundan emin olun.
Kurulum ve kullanım kılavuzu
5
Sahada kablolama çalışması
DİKKAT
Bir ana anahtar veya tüm kutuplarında bir kontak
ayırma mevcut diğer bağlantı kesme araçları mutlaka
yürürlükteki ilgili kanun ve yönetmeliklere uygun
olarak sabit kablolara bağlanmalıdır.
Herhangi bir bağlantı
beslemesini kesin.
Yalnızca bakır teller kullanın.
Tüm saha kabloları ve bileşenleri mutlaka yetkili bir
teknisyen tarafından döşenmeli ve yürürlükteki ilgili
kanun ve yönetmeliklere uygun olmalıdır.
Gerekli sigortaların elektrik kablo diyagramında
belirtildiği şekilde takıldığından emin olun.
Saha kablolama çalışması mutlaka ısıtıcı kitiyle
birlikte verilen kablo diyagramına ve aşağıda verilen
talimatlara uygun olarak gerçekleştirilmelidir.
Birbirine demet halinde bağlanmış kabloları kesinlikle
sıkıştırmayın ve borular veya keskin kenarlarla temas
etmesine izin vermeyin.
Terminal bağlantılarına herhangi bir harici gerilim
uygulanmadığından emin olun.
Yalnızca uygun güç beslemesi kullanın. Başka bir
cihazla paylaşılan bir güç beslemesini kesinlikle
kullanmayın.
Bir topraklamanın kurulduğundan emin olun. Isıtıcı
kitini kesinlikle bir ana şebeke borusuna, darbe
emiciye veya telefon topraklamasına topraklamayın.
Topraklamanın yetersiz yapılması elektrik çarpmasına
yol açabilir.
Tüm saha kablolarının, ısıtıcı kitinden ve borulardan
yalıtıldığından ve
dayanabileceğinden emin olun.
Yürürlükteki ilgili kanun ve yönetmeliklere uygun bir
topraklama kaçağı koruyucusunun takıldığından emin
olun. Aksi takdirde, elektrik çarpmasına yol açabilir.
Yalnızca V3 modelleri için
EN/IEC 61000-3-12
Bu cihaz, sistem empedans değerinin (Z
kaynağı ile şebeke
noktasında Z
max
olması şartıyla EN/IEC 61000-3-11
karşılar. Cihazın, sistem empedansı (Z
= 0,29 Ω değerine eşit veya daha düşük olan bir
Z
max
kaynağa bağlanması,
gerçekleştiren
sorumluluğunda olacaktır. Bunun için gerekirse şehir
dağıtım ağı operatörüne danışılmalıdır.
(a) Faz başına >16 A ve ≤ 75 A giriş akımıyla düşük gerilimli şebeke sistemlerine
bağlanan cihazlar tarafından üretilen harmonik akımlar için sınırları belirleyen
Avrupa/Uluslararası Teknik Standardı.
(b) Anma akımı ≤ 75 A olan cihazlarla ilgili olarak, düşük gerilimli şehir besleme
sistemlerindeki gerilim değişimleri, gerilim dalgalanmaları ve artışları için sınırları
belirleyen Avrupa/Uluslararası Teknik Standardı.
Hava kaynaklı ısı pompası sistemi için ısıtıcı kiti
yapmadan önce güç
90°C'ye kadar sıcaklıklara
(a)
'ya uygun cihazlar
) kullanıcı
sys
sistemi arasındaki arayüz
değerine eşit veya daha düşük
(b)
standardını
) Z
sys max
cihazın kurulumunu
tarafın veya kullanıcının
