Çoklu ayar noktası kontrolü
Çoklu ayar noktası kontrolünü kullanmak istemeniz halinde bir
sıcaklık düşürücü aygıt (
yüksek giriş suyu sıcaklığını cihazlara verilecek olan düşük bir su
çıkış sıcaklığına dönüştürür.
Sıcaklık düşürme aygıtları takıldığında, sistem çoklu su ayar
noktaları kullanacak biçimde düzenlenebilir.
Su ayar noktaları, çoklu ayar noktası işletim düzenlerinin bir
fonksiyonu olarak seçilebilir.
Aşağıda mümkün olan 2 düzen ayrıntısıyla açıklanmıştır.
A düzenine göre çoklu ayar noktası kontrolü
Normal işletim sırasında, kullanım sıcak suyu ısıtma ve hacim ısıtma
modları ayrılmıştır ve eşanlı bir talebi yerine getirmek için aralıklı
olarak etkinleştirilebilir. Bu amaçla çoklu ayar noktası A düzeni, ara
verilmeden eşanlı kullanım suyu ısıtma ve hacim ısıtma işletimine
olanak sağlayacak şekilde düzenlenebilir.

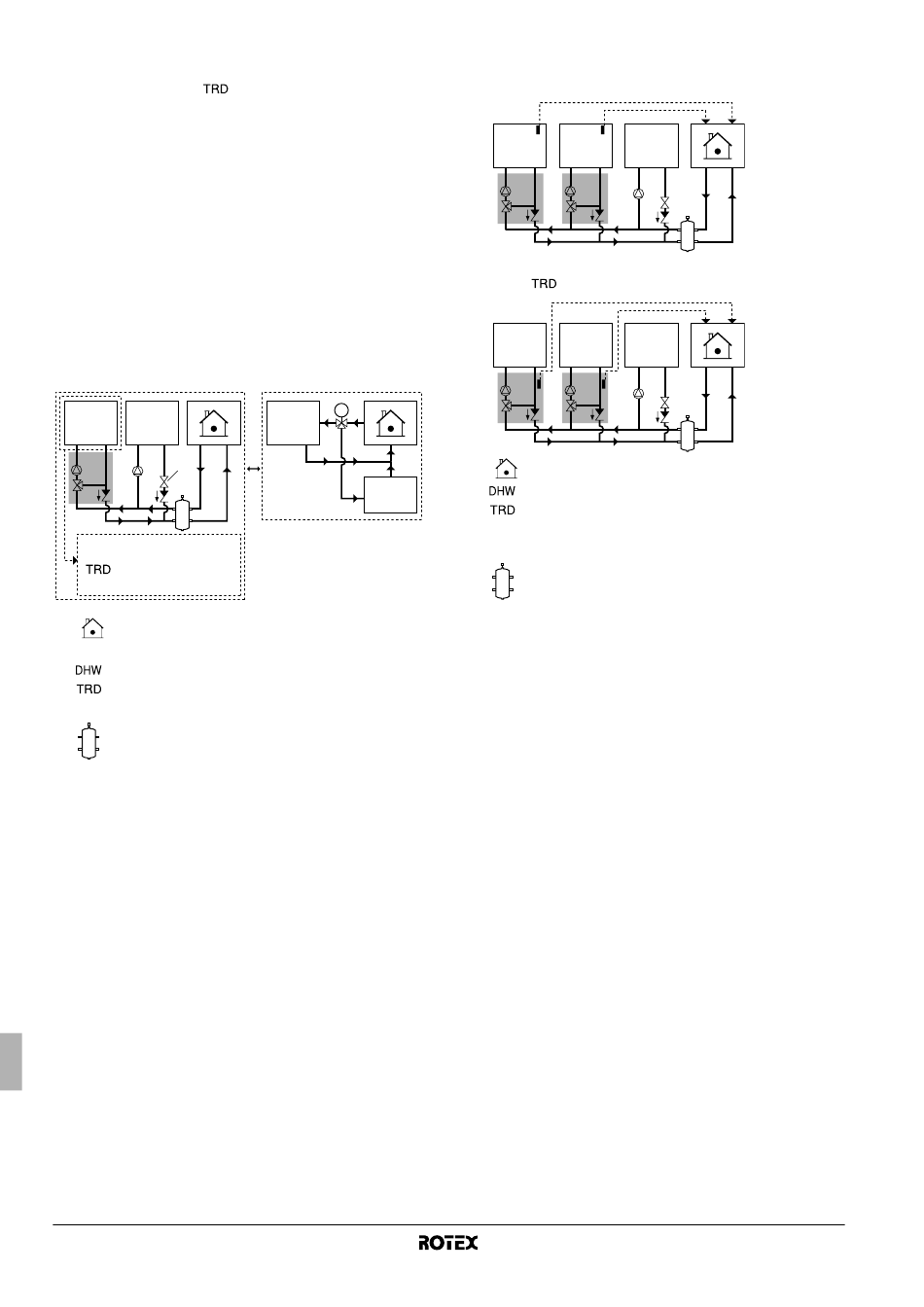

Şematik genel bakış:
Düzen A tasarımı
Space 1 DHW
TRD
1
Sıcaklık düşürme aygıtı
vasıtasıyla koruma gerekir
( ) (ayar noktasına bağlı
olarak)
İç ünite
1 Kullanım sıcak suyu kesme vanası (sahadan temin edilir)
Kullanım sıcak su deposu
Sıcaklık düşürme aygıtı
Space 1 Hacim 1
Dengeleme kabı
■
Hacim ısıtma işletimi sırasında, hacim ısıtma için seçilen su
sıcaklığı ayar noktasını esas alarak su verilir. Kullanım sıcak su
deposu serpantinine bir kesme vanası (sahadan temin edilir)
takılmalıdır. Hacim ısıtma sırasında serpantinden geçen düşük
sıcaklıktaki su tarafından kullanım sıcak su deposunun soğutul-
masını önlemek için vana kapalı olmalıdır. Bu kesme vanasının
bağlantısı ve kumandası montajcının sorumluluğundadır.
■
Kullanım suyu ısıtma işletimi sırasında su sıcaklık ayar noktası,
hacim ısıtma işletimi sırasında talep edilen ayar noktasından
normalde daha yüksektir. Kullanım sıcak su depo serpantinine
suyun girmesine izin verecek olan vana açıktır. Isı pompası,
kullanım sıcak suyunun üretilmesi için gerekli olan daha yüksek
sıcaklığa sahip su verecektir. Bu sırada düşük sıcaklıkta çalışan
cihazlar bir sıcaklık düşürme aygıtıyla yüksek su sıcaklığına
karşı korunmalıdır.
A düzeninin konfigürasyonu 2 adet hacim ısıtma ayar noktasına ve
1 adet (klasik tasarımdaki ile aynı) kullanım sıcak suyu ayar
noktasına imkan tanır.
Montaj kılavuzu
29
) gerekir. Sıcaklık düşürme aygıtı
Klasik tasarım
M
Space 1
DHW
Hacim ısıtma için talep sinyalleri 2 farklı yolla gerçekleştirilebilir
(montajcının seçimi):
■
termo AÇMA/KAPAMA sinyali (harici oda termostatından gelen)
Space 1 Space 2 DHW
TRD TRD
■
ilgili sıcaklık düşürme aygıtından gelen durum sinyali (etkin/etkin
değil) ( )
Space 1 Space 2 DHW
TRD TRD
İç ünite
Kullanım sıcak su deposu
Sıcaklık düşürme aygıtı
Space 1 Hacim 1
Space 2 Hacim 2
Dengeleme kabı
Ünite üzerindeki elektrik bağlantıları opsiyonel talep PCB'si üzerinde
yapılmalıdır.
RKHBRD011~016ABV1+Y1
Hava su tipi ısı pompa sistemi iç ünitesi
4PW61218-1A
