Gedetailleerde beschrijving

[0] Instelling afstandsbediening
■
[0-00]Gebruikersniveau
De afstandsbediening kan worden geprogrammeerd om
bepaalde knoppen en functies niet toegankelijk te maken voor
de gebruiker. Er zijn 2 gebruikersniveaus gedefinieerd. Beide
niveaus (niveau 2 en niveau 3) zijn in wezen hetzelfde — het
enige verschil is dat voor niveau 3 geen watertemperatuur-
instellingen mogelijk zijn (zie tabel hieronder).
Werking AAN/UIT
Werking verwarmen van water voor
huishoudelijk gebruik AAN/UIT
Temperatuur uittredend water instellen
Kamertemperatuur instellen
Geluidsarme stand AAN/UIT
Werking weersafhankelijk instelpunt
AAN/UIT
Klok instellen
Weektimer programmeren
Werking weektimer AAN/UIT
Lokale instellingen
Weergave foutcodes
Testwerking
Standaard is geen niveau gedefinieerd en zijn alle knoppen en
functies bruikbaar.
Een lokale instelling bepaalt het eigenlijke gebruikersniveau.
Stel voor gebruikersniveau 2 de lokale instelling [0-00] in op 2,
voor gebruikersniveau 3 op 3.
Wanneer de lokale instelling is ingesteld, is het geselecteerde
gebruikersniveau nog niet actief. Het geselecteerde gebruikers-
niveau activeren doet u door gelijktijdig op de pi- en pj-
knop te drukken, onmiddellijk gevolgd door gelijktijdig op de s-
en ba-knop te drukken, en deze 4 knoppen gedurende
minstens 5 seconden ingedrukt te houden. Er verschijnt geen
aanduiding op de afstandsbediening. Na de procedure zijn de
geblokkeerde knoppen niet meer beschikbaar.
Het geselecteerde gebruikersniveau deactiveren gebeurt op
dezelfde manier.
■
[0-01] Compensatiewaarde kamertemperatuur
Indien nodig kan een thermistorwaarde van de unit worden
aangepast met een correctiewaarde. Dit kan worden gebruikt
als tegenmaatregel voor
capaciteitsgebrek.
De gecompenseerde temperatuur (= gemeten temperatuur plus
compensatiewaarde) wordt dan gebruikt voor de besturing van
het systeem en wordt aangegeven in de temperatuuruitlees-
stand. Zie ook "[9] Automatische temperatuurcompensatie" op
pagina 26 voor compensatiewaarden voor de temperatuur
uittredend water en temperatuur warm water voor huishoudelijk
gebruik.
■
[0-03] Status: bepaalt of AAN/UIT in de weektimer voor
verwarmen van ruimten kan worden gebruikt.
De weektimer voor verwarmen
2 verschillende manieren worden geprogrammeerd: op basis
van het temperatuurinstelpunt (zowel temperatuur uittredend
water als kamertemperatuur) en op basis van AAN/UIT.
RKHBRD011~016ABV1+Y1
Binnenunit voor lucht-water-warmtepompsysteem
4PW61218-1A
Gebruiker
niveau 2 niveau 3
Bruikbaar Bruikbaar
Bruikbaar Bruikbaar
Bruikbaar —
Bruikbaar Bruikbaar
— —
Bruikbaar —
— —
— —
Bruikbaar Bruikbaar
— —
Bruikbaar Bruikbaar
— —
thermistortoleranties of een
van ruimten kan op
LET OP Standaard is verwarmen van ruimten op basis van het
temperatuurinstelpunt (methode 1) geactiveerd, en zijn
dus alleen temperatuurveranderingen mogelijk (geen
AAN/UIT).
Deze methode biedt als voordeel dat u het verwarmen
van ruimten eenvoudig kunt uitschakelen met een druk
op de y-knop zonder de automatische opslag van
warm water voor huishoudelijk gebruik te deactiveren
(bijv. in de zomer wanneer het verwarmen van ruimten
niet nodig is).
In de volgende tabellen ziet u beide methoden voor de interpretatie
van de weektimer.
Methode 1
[0-03]=1
Verwarmen van ruimten op basis van temperatuurinstelpunt
(standaard)
Tijdens de Tijdens de weektimerwerking brandt de bedrijfs-led doorlopend.
werking
Wanneer u op de De weektimer voor verwarmen van ruimten stopt en start
y-knop drukt
niet opnieuw.
De controller wordt uitgeschakeld (bedrijfs-led gaat uit).
Het symbool van de weektimer blijft op het display staan
om aan te geven dat verwarmen van water voor
huishoudelijk gebruik actief blijft.
Wanneer u op de De weektimer voor het verwarmen van ruimten en
r/p-knop drukt
verwarmen van water voor huishoudelijk gebruik en de
geluidsarme stand worden gestopt en zullen niet
opnieuw starten.
Het symbool van de weektimer wordt niet meer weergegeven.
(a) Voor temperatuur uittredend water en/of kamertemperatuur

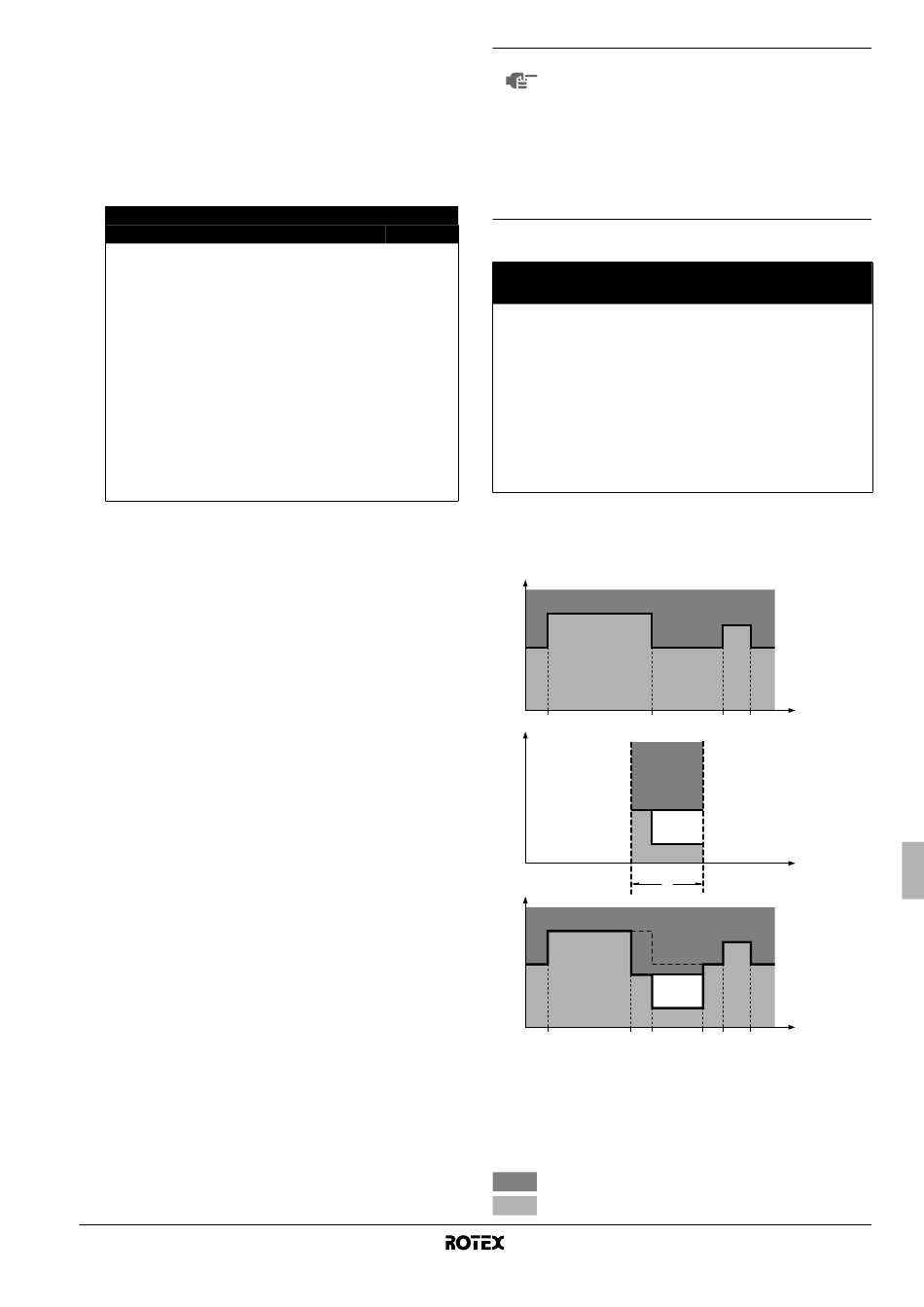

Voorbeeld: Weektimer op basis van temperatuurinstelpunten.
Wanneer de terugstelfunctie
terugstelwerking voorrang op de geplande actie in de weektimer.
T
22°C 22 22°C
65°C 65 65°C
1
19°C 19°C
62°C 62°C
0:30
16:00
T
2
18°C 18°C
60 60°C 60°C
23:00 23:00 23:00
A
T
22 22°C 22°C
65°C 65°C
3
19 19°C 19°C
18°C 18°C
62°C 62°C
60°C 60 60°C
23:00 0:30
16:00
1 Weektimer
2 Terugstelfunctie
3 Wanneer zowel de terugstelfunctie als de weektimer actief zijn
A Terugstelfunctie
t Tijd
T Temperatuurinstelpunt
Kamertemperatuur
Temperatuur uittredend water
geactiveerd is, heeft
21°C 21°C
64°C 64°C
19°C 19°C 19°C 19°C
62°C 62°C 62°C 62°C
t
6:30 9:00
t
57°C 57°C
5:00 5:00
21°C 21°C
64°C 64°C
19°C 19°C 19°C 19°C 19°C 19°C 19°C 19°C
62°C 62°C 62°C 62°C 62°C 62°C 62°C 62°C
t
57°C 57°C
5:00 6:30 9:00
Montagehandleiding
