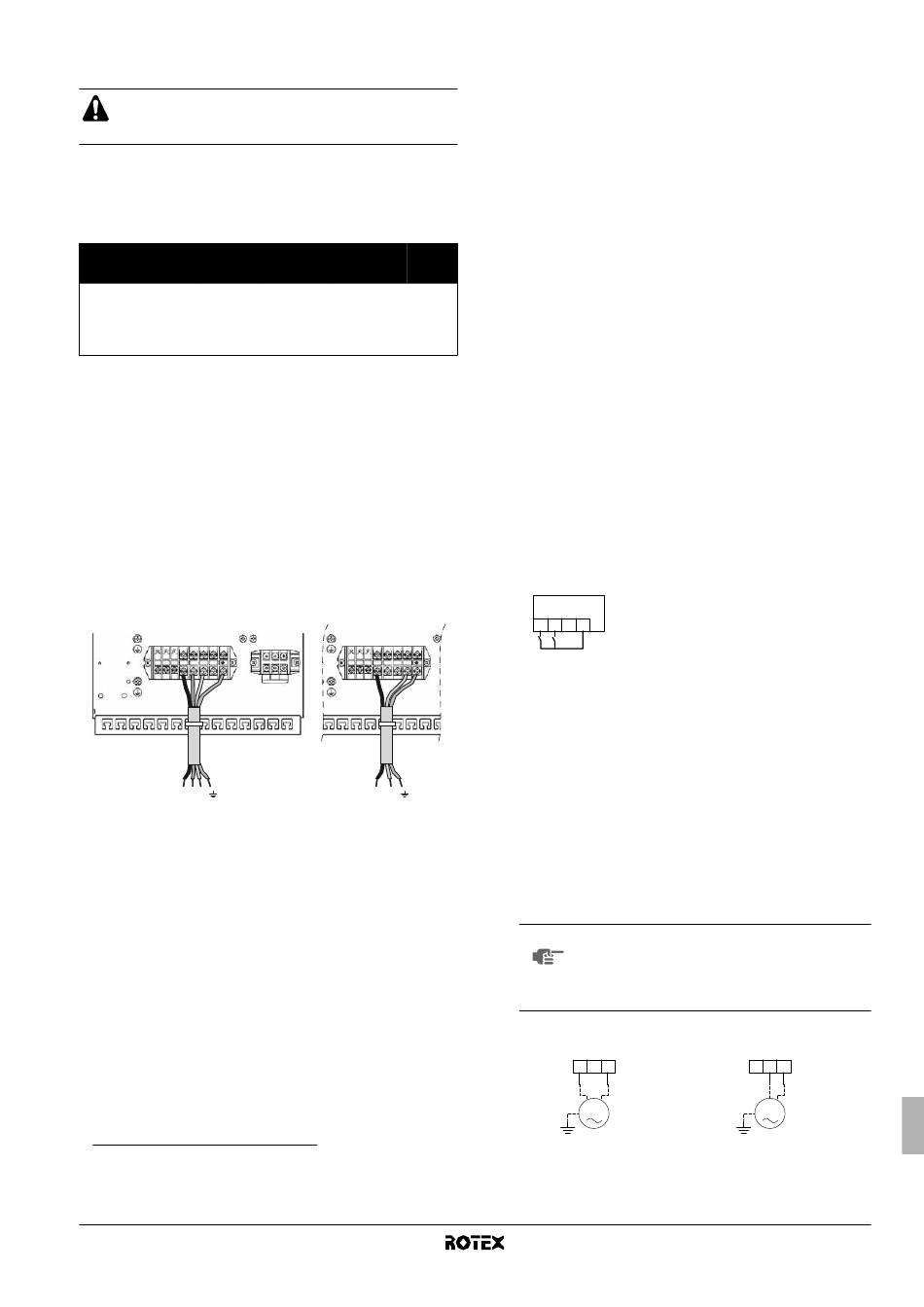

Yardımcı ısıtıcı güç beslemesinin bağlanması
Güç devresi ve kablo gereksinimleri
Yardımcı ısıtıcı ve buster ısıtıcı için özel olarak ayrılmış bir
güç devresi kullanın. Hiçbir zaman başka bir cihazla
paylaşılan güç devresi kullanmayın.
Bu güç devresi yerel ve ulusal düzenlemelere göre gerekli olan
güvenlik cihazlarıyla korunmalıdır.
Güç kablosunu ilgili yerel ve ulusal düzenlemelere uygun olarak
seçin. Yardımcı ısıtıcının maksimum çalışma akımı için aşağıdaki
tabloya bakın.
(1) (2)
Yardımcı
ısıtıcı
İç ünite modeli kapasitesi
RKHB*008BA3V3 3 kW
(a) (b)
RKHB*008BA6V3 6 kW
RKHB*008BA6WN 6 kW
RKHB*008BA9WN 9 kW
(1)
(a) EN/IEC 61000-3-12 ile uyumlu ekipman
(b) Sistem empedansı Z kullanıcının beslemesi ile kamuya açık sistem arasındaki
sys
interfaz noktasında Z 'dan küçük veya ona eşit olmak şartıyla bu ekipman
max
(2)
EN/IEC 61000-3-11 ile uyumludur. Ekipmanın sadece sistem empedans Z
değerinin Z 'dan küçük veya ona eşit bir beslemeye bağlanması, gerekirse
max
dağıtım ağı işletmeni ile istişare ederek ekipman montajcısı veya kullanıcısının
sorumluluğudur.
Prosedür
1 Uygun kablo kullanarak, kablo bağlantı şeması ile aşağıdaki
resimde gösterildiği gibi güç devresini ana devre kesiciye
bağlayın.
2 Toprak iletkenini (sarı/yeşil) X1M terminali üzerindeki toprak-
lama vidasına bağlayın.
3 Gerginliğin alınmasını sağlamak için kabloyu kablo bağları ile
kablo bağı tespitlerine sabitleyin.
Not: yalnız ilgili saha kabloları gösterilmiştir.
3x 400 V
X1M
L1 L2 L3 N
L1 L2 L3
(1) Her bir fazda >16 A ve ≤75 A giriş akımı ile kamuya açık düşük akımlı sistemlere
bağlanan ekipman tarafından üretilen harmonik akımlar için sınırları tespit eden
Avrupa/Uluslararası Teknik Standardı.
(2) ≤75 A anma akımına sahip ekipman için kamuya açık düşük akımlı besleme
sistemlerindeki voltaj değişiklikleri, voltaj dalgalanmaları ve oynamaları için
sınırları tespit eden Avrupa/Uluslararası Teknik Standardı.
RKHBH/X008BA
Hava su tipi ısı pompa sistemi iç ünitesi
4PW54224-1A
Yardımcı
ısıtıcı nominal Maksimum
çalışma akımı Z
gerilimi
max
1x 230 V 13 A —
1x 230 V 26 A 0,29
3x 400 V 8,6 A —
3x 400 V 13 A —
1x 230 V
X1M
X3M
L1 N
L1 N
Termostat kablosunun bağlanması
Termostat kablosunun bağlantı şekli uygulamaya göre değişir.
Oda termostatı ile bir arada pompa işletimi üzerine daha fazla bilgi ve
konfigürasyon seçenekleri için ayrıca bkz. "Tipik uygulama örnekleri"
sayfa 4 ve "Oda termostatı montaj konfigürasyonu" sayfa 22.
Termostat gereksinimleri
■
Güç beslemesi: 230 V AC veya pille çalışan
■
Kontak gerilimi: 230 V.
Prosedür
1 Termostat kablosunu, oda termostat kitinin kablo bağlantı
şeması ile montaj
terminallere bağlayın.
(Ω)
2 Gerginliğin alınmasını sağlamak için kabloyu kablo bağları ile
kablo bağı tespitlerine sabitleyin.
3 PCB üzerindeki SS2-3 DIP anahtarını ON konuma getirin. Daha
fazla bilgi için bkz. "Oda termostatı montaj konfigürasyonu"
sayfa 22.
Birinci ayar noktası ve ikinci ayar noktası kontaklarının
bağlantısı
sys
Ayar noktası kontağının bağlantısı, yalnız ikili ayar noktası kontağı
etkin hale getirildiği durumda geçerlidir.
Aynı zamanda bkz. "Tipik uygulama örnekleri" sayfa 4 ve "İkili ayar
noktası kontrolü" sayfa 28.
Kontak gereksinimleri
Kontak 230 V (100 mA) sağlayan gerilimsiz bir kontak olmalıdır.
Prosedür
1 Birinci ayar noktasının ve ikinci ayar noktasının kontağını
aşağıdaki şekilde gösterildiği gibi uygun terminallere bağlayın.
X2M
1 2 3 4
SP2 SP1
2 Gerginliğin alınmasını sağlamak için kabloları kablo bağları ile
kablo bağı tespitlerine sabitleyin.
3 Gerekli pompa işletimine bağlı olarak SS2-3 DIP anahtarını ve
[F-00] saha ayarını
konfigürasyonu" sayfa 22 ve "[F] Opsiyon kurulumu" sayfa 31
konusundaki [F-00] saha ayarı.
Vana kontrol kablolarının bağlanması
Vana gereksinimleri
■
Güç beslemesi: 230 V AC
■
Maksimum çalışma akımı: 100 mA
2 yollu vananın kablo bağlantıları
1 Uygun kablo kullanarak, kablo bağlantı şemasında gösterildiği
gibi vana kontrol kablosunu X2M terminaline bağlayın.
Kablo bağlantıları, NC (normalde kapalı) ve NO
NOT
(normalde açık) vana için farklıdır. Kablo bağlantı
şemasındaki ayrıntılara ve aşağıdaki resimlere
uygun
bağladığınızdan emin olun.
Normalde kapalı (NC)
2 yollu vana
X2M 5 6 7
M
2 Gerginliğin alınmasını sağlamak için kabloyu (kabloları) kablo
bağları ile kablo bağı tespitlerine sabitleyin.
kılavuzunda gösterildiği
SP1 Birinci ayar noktası kontağı
SP2 İkinci ayar noktası kontağı
ayarlayın. Bkz. "Pompa
olarak doğru terminal
Normalde açık (NO)
2 yollu vana
X2M 5 6 7
M
NC
gibi uygun
işletim
numaralarına
NO
Montaj kılavuzu
