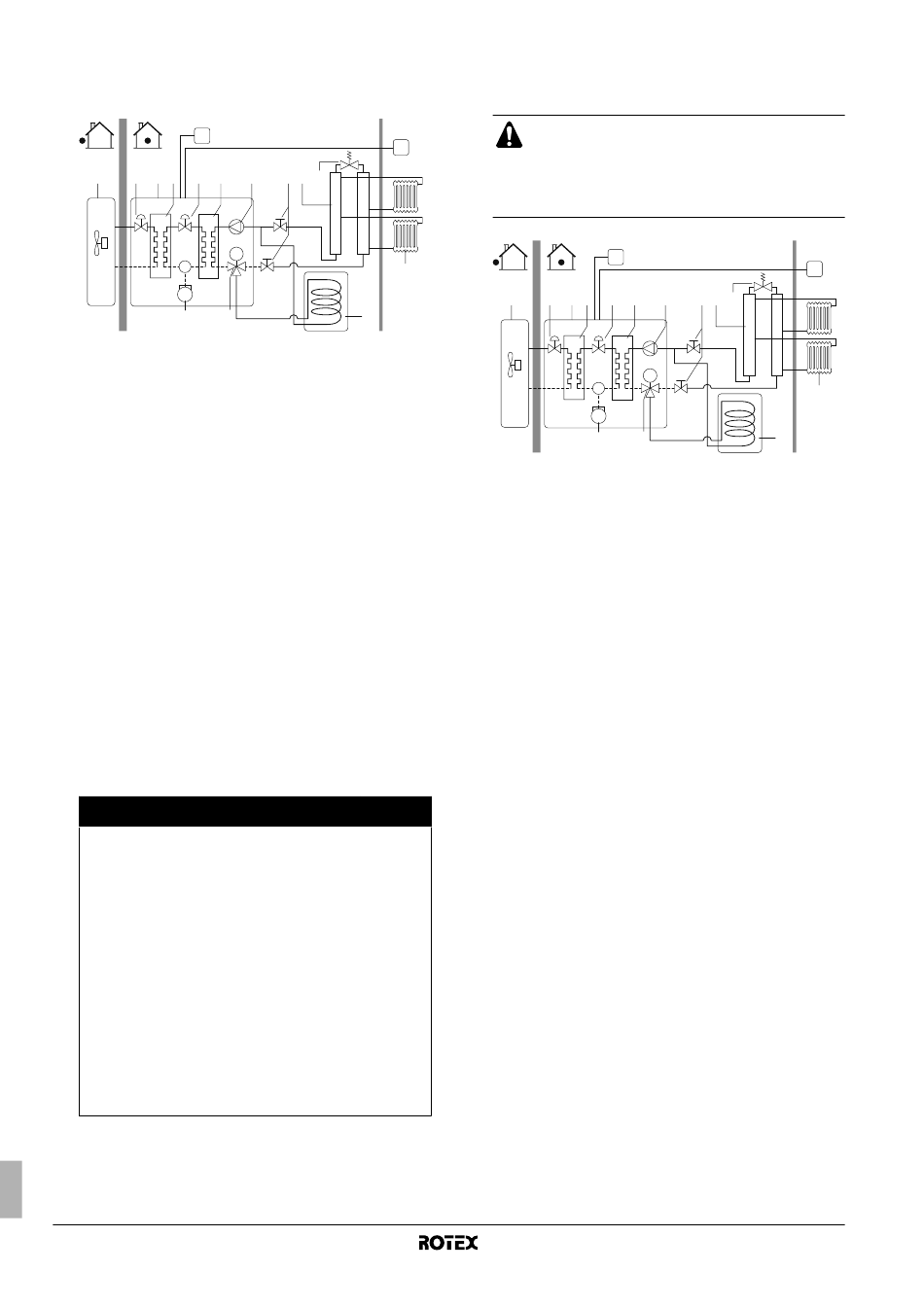

Aplikace 2
Vytápění prostorů a ohřev horké užitkové vody s jedním
dálkovým ovladačem instalovaným u jednotky a s dalším
dálkovým ovladačem instalovaným v obývacím pokoji.
C2
1 12 2 3 12 4
5 8
1 Venkovní jednotka
2 Vnitřní jednotka
3 Výměník tepla chladiva
4 Vodní tepelný výměník
5 Kompresor
6 Čerpadlo
7 Uzavírací ventil
8 Motorem ovládaný
3-cestný ventil (volitelný)
9 Nádrž na horkou
užitkovou vodu
(volitelné příslušenství)
Dálkový ovladač poskytuje okamžitou odezvu vnitřní jednotce,
čímž inteligentním způsobem přizpůsobuje výkon jednotky
požadavkům na vytápění prostoru. Tímto způsobem je
vyloučeno časté spouštění a zastavování jednotky a nedochází
k nadměrným teplotním výkyvům ve vytápěných místnostech.
Tento dálkový ovladač je také vybaven inteligentní logikou, která
řídí kombinované požadavky na vytápění prostorů a ohřev horké
užitkové vody (pokud například teplota v místnosti během
ohřevu horké užitkové vody poklesne o více než 3°C, jednotka
automaticky přepne zpět na vytápění prostorů). Pomocí
hlavního (řídícího) dálkového ovladače (C1) instalovaného v
obývacím pokoji lze přistupovat ke všem nastavením. Pomocí
druhého dálkového ovladače (C2) (řízeného) nelze přistupovat k
nastavení plánu a provozních parametrů.
Ovládání zapínání a vypínání
Zapínání a vypínání ohřevu horké
užitkové vody
Nastavení výstupní teploty vody
Nastavení teploty v místnosti
Zapínání a vypínání tichého režimu
Zapínání a vypínání podle nastavené
hodnoty závislé na počasí
Nastavení hodin
Naprogramování plánovacího časovače
Zapínání/vypínání provozu plánovacím
časovačem
Nastavení
Zobrazení chybových kódů
Zkušební provoz
Funkce pokojového termostatu
Informace o způsobu zapojení řídícího a řízeného dálkového
ovladače naleznete v kapitole "Elektrické zapojení" na
straně 14.
Instalační manuál
3
A B
C1
6 7 10 13
M
11
9
10 Kolektor (běžná
dodávka)
11 Radiátor (běžná
dodávka)
12 Elektronický expanzní
ventil
13 Obtokový ventil
(běžná dodávka)
C1 Dálkový ovladač (řídící)
C2 Volitelný dálkový
ovladač (řízený)
A Místo instalace
B Obývací pokoj
Master Řídící
(hlavní) (Slave)
Ovladatelné Ovladatelné
Ovladatelné Ovladatelné
Ovladatelné Ovladatelné
Ovladatelné Ovladatelné
Ovladatelné Ovladatelné
Ovladatelné Ovladatelné
Ovladatelné Ovladatelné
Ovladatelné —
Ovladatelné —
Ovladatelné —
Ovladatelné Ovladatelné
Ovladatelné Ovladatelné
Ovladatelné —
■
Aplikace 3
Vytápění prostorů a ohřev horké užitkové vody s jedním
dálkovým ovladačem instalovaným u jednotky a s externím
pokojovým termostatem instalovaným v obývacím pokoji.
Volitelně lze připojit pokojový termostat Rotex RKRTR
nebo RKRTW k systému Rotex. Společnost Rotex
nemůže zaručit kvalitní provoz, ani spolehlivost
systému v případě použití jiného termostatu. Z těchto
důvodů společnost Rotex v podobných případech
neposkytuje na systém záruku.
C1
1 12 2 3 12 4
5 8
1 Venkovní jednotka
2 Vnitřní jednotka
3 Výměník tepla chladiva
4 Vodní tepelný výměník
5 Kompresor
6 Čerpadlo
7 Uzavírací ventil
8 Motorem ovládaný
3-cestný ventil (volitelný)
9 Nádrž na horkou
užitkovou vodu (volitelné
příslušenství)
Provádí se pouze zapínání a vypínání provozu pomocí pokojo-
vého termostatu. Prostorové vytápění není řízení inteligentní
logikou. Při současném požadavku na prostorové vytápění a
ohřev užitkové vody se ohřev užitkové vody bude provádět
podle minimální a maximální hodnoty řízené časovačem.
Příklady aplikace se 2 nebo více různými tepelnými zářiči
a 1 zdrojem tepla (jednotka RKHBRD)
Pokud se používají různé tepelné zářiče, je nutné použít také různé
nastavené hodnoty teploty vody pro systém.
Takové instalace je nutné provést s použitím vyrovnávací láhve a
každý typ tepelného zářiče musí používat vlastní čerpadlo.
■
Aplikace 4
Prostorové vytápění realizované prostřednictvím kombinace
podlahových topných smyček, jednotek ventilátorů a radiátoro-
vého topení. V aplikacích podlahového vytápění v kombinaci
s radiátory je teplota vody poskytovaná systémem Rotex příliš
vysoká. Z těchto důvodů je nutné teplotu vody snížit pomocí
zařízení na redukci teploty (z běžné dodávky) (snížení teploty se
dosáhne smíšením horké a studené vody). Ovládání tohoto
ventilu z běžné dodávky se neprování pomocí systému
tepelného čerpadla. Provoz a konfigurace instalovaného
vodního okruhu, jakož i výběr vyrovnávací láhve, čerpadel,
apod..., spadají do odpovědnosti
Společnost Rotex nabízí pouze možnost regulace s více
nastavenými hodnotami na požádání.
Vnitřní jednotka pro systém tepelných čerpadel vzduch-voda
A B
T
6 7 10 13
M
11
9
10 Kolektor
(běžná dodávka)
11 Radiátor
(běžná dodávka)
12 Elektronický
expanzní ventil
13 Obtokový ventil
(běžná dodávka)
C1 Dálkový ovladač
T Pokojový termostat
A Místo instalace
B Obývací pokoj
instalačního technika.
RKHBRD011~016ABV1+Y1
4PW61218-1A
