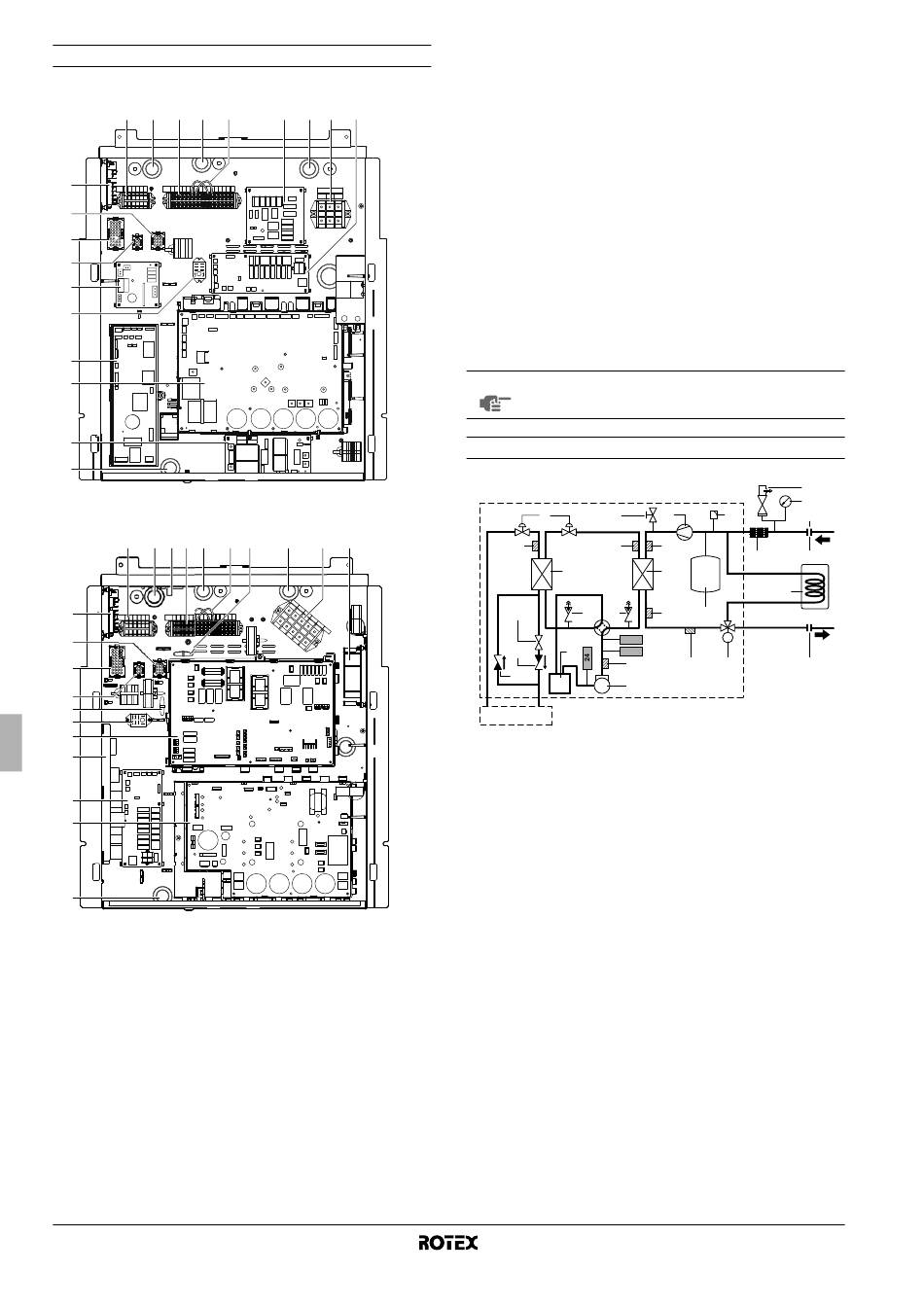

Componenti principali del quadro elettrico

Tipi di unità V1 (monofase)
10 18 11 17 21
8
14
12
13
5
20
1
3
6
19
Tipi di unità Y1 (trifase)
10 18 7 11 17 21 22
8
14
12
13
23
20
4
1
2
3
19
1. PCB principale
La PCB (Printed Circuit Board, scheda a circuiti stampati)
principale controlla il funzionamento dell'unità.
2. PCB di controllo
3. PCB dell'inverter
4. PCB per il controllo dell'inverter (solo Y1)
5. PCB QA (solo V1)
6. PCB del filtro
7. PCB del sistema I/O digitale (opzionale)
8. PCB di richiesta (opzionale)
9. Morsettiera X1M
Morsettiera principale che consente di effettuare facilmente i
collegamenti elettrici in loco per l'alimentazione.
10. Morsettiera X3M
Morsettiera dei collegamenti elettrici in loco per i collegamenti CC.
Manuale d'installazione
9
7 16 9 2
16 9 6
11. Morsettiera X2M
Morsettiera dei collegamenti elettrici in loco per i collegamenti CA.
12. Connettore CC X1Y
13. Connettore della pompa X2Y
14. Connettore CA X3Y
15. Supporti a fascetta per cavi
I supporti a fascetta per cavi consentono di fissare i collega-
menti in loco al quadro elettrico utilizzando le fascette, per
garantire la resistenza alle sollecitazioni.
16. Ingresso dei fili di alimentazione
17. Ingresso dei collegamenti elettrici in loco CA
18. Ingresso dei collegamenti elettrici in loco CC
19. Ingresso del cavo del compressore
20. Relè di interfaccia K1A
21. Ponti dei collegamenti elettrici
22. Fusibile F1 (solo Y1)
23. Fusibile F2 (solo Y1)
NOTA Lo schema dei collegamenti elettrici si trova all'interno
del coperchio del quadro elettrico.

Schema funzionale

2
9 8
29 28
3
30 6 6
22
31 4 23
25
31
5
1
1 Unità esterna
2 Unità interna
3 Scambiatore di calore
refrigerante-
refrigerante
4 Accumulatore
5 Compressore
6 Apertura di servizio
7 Scambiatore di calore
refrigerante-acqua
8 Valvola di scarico
9 Valvola d'espansione
elettronica
10 Valvola di sicurezza
11 Pompa
12 Valvola di spurgo
dell'aria
13 Manometro
14 Serbatoio di
espansione
15 Filtro dell'acqua
16 Valvola di
alimentazione
(non di fornitura)
Unità interna per sistema a pompe di calore aria-acqua
10
13
16
11 12
27
15 17
7
19
21 14
M
26 20 18
17 Valvola di chiusura dell'attacco
di ingresso dell'acqua
18 Valvola di chiusura dell'attacco
di uscita dell'acqua
19 Serbatoio dell'acqua calda per
usi domestici (opzionale)
20 Valvola tridirezionale
motorizzata (opzionale)
21 Disgiuntore termico (Q2L)
22 Pressostato di alta pressione
(S1PH)
23 Sensore di alta pressione
(B1PH)
24 Sensore di bassa pressione
(B1PL)
25 Termistore di scarico (R6T)
26 Termistore dell'acqua in uscita
(R5T)
27 Termistore dell'acqua di ritorno
(R4T)
28 Termistore del liquido R134a
(R7T)
29 Termistore del liquido R410A
(R3T)
30 Valvola bidirezionale
31 Valvola di controllo
