Patroon A wordt geconfigureerd door middel van lokale instellingen:
1 Selecteer het gepaste patroon: [7-02]=0
Schakel meervoudig instelpunt 1 in: [7-03]=0 ➞ [7-03]=1
2
Schakel meervoudig instelpunt 2 in: [7-04]=0 ➞ [7-04]=1
3 Voer de meervoudig instelpunt 1 van de temperatuur in: [A-03]
(zie hieronder)
Voer de meervoudig instelpunt 2 van de temperatuur in: [A-04]
(zie hieronder)
Configuratievoorbeeld:
Instel- Lokale
punt instelling Thermo-status
(a)
Warm 70°C [b-03]
water voor
huis-
houdelijk
gebruik
Ruimte 1 65°C [A-03]
Ruimte 2 35°C [A-04]
Resulterend water
warmtepomp
(a) De watertemperatuur vereist om dit instelpunt te bereiken is natuurlijk hoger
dan 70°C.
■
LET OP Als het systeem volgens patroon A is geconfi-
gureerd, kunnen noch de thermostaatfunctie van
de afstandsbediening
meerdere instelpunten is geselecteerd), noch de
externe kamerthermostaat (ter vervanging van de
thermostaatfunctie van de afstandsbediening)
worden gebruikt.
■
De waarde van de watertemperatuur in de
afstandsbediening wordt genegeerd wanneer
patroon A actief is.
■
De installateur moet ervoor zorgen dat er zich
geen ongewenste situaties kunnen voordoen (bijv.
een te hoge watertemperatuur naar de vloer-
verwarmingslussen, enz.).
■
De installateur moet ervoor zorgen dat het
watercircuit goed uitgebalanceerd is (bijv. bij een
verzoek om warm water voor huishoudelijk
gebruik moet er ook nog voldoende water naar
andere toestellen worden gestuurd, enz.)
■
Rotex biedt
apparaten aan (
mogelijkheid
gebruiken.
■
Het wordt aanbevolen om de automatische
opslagfunctie voor het verwarmen van water voor
huishoudelijk gebruik alleen te gebruiken in geval
van patroon A (met een hoog instelpunt van de
temperatuur).
RKHBRD011~016ABV1+Y1
Binnenunit voor lucht-water-warmtepompsysteem
4PW61218-1A
UIT AAN UIT UIT UIT
UIT AAN/UIT AAN AAN UIT
UIT AAN/UIT AAN UIT AAN
UIT >70°C 65°C 65°C 35°C
(standaard UIT als
geen temperatuurverlagings-
). Dit systeem biedt alleen de
om meerdere instelpunten
Besturing met meerdere instelpunten volgens patroon B
De basisinstelling van patroon B met meerdere instelpunten is
dezelfde als bij een normaal klassiek ontwerp. Dit betekent dat ook
hier het gelijktijdig verwarmen van water voor huishoudelijk gebruik
en verwarmen van ruimten niet mogelijk is.
Patroon B met meerdere instelpunten is gericht op het verwarmen
van ruimten en maakt het gebruik van meerdere instelpunten
mogelijk in combinatie met de afstandsbediening of een externe
kamerthermostaat.
In de configuratie van patroon B zijn 3 instelpunten voor het
verwarmen van ruimten en 1 instelpunt voor het verwarmen van
water voor huishoudelijk gebruik mogelijk.

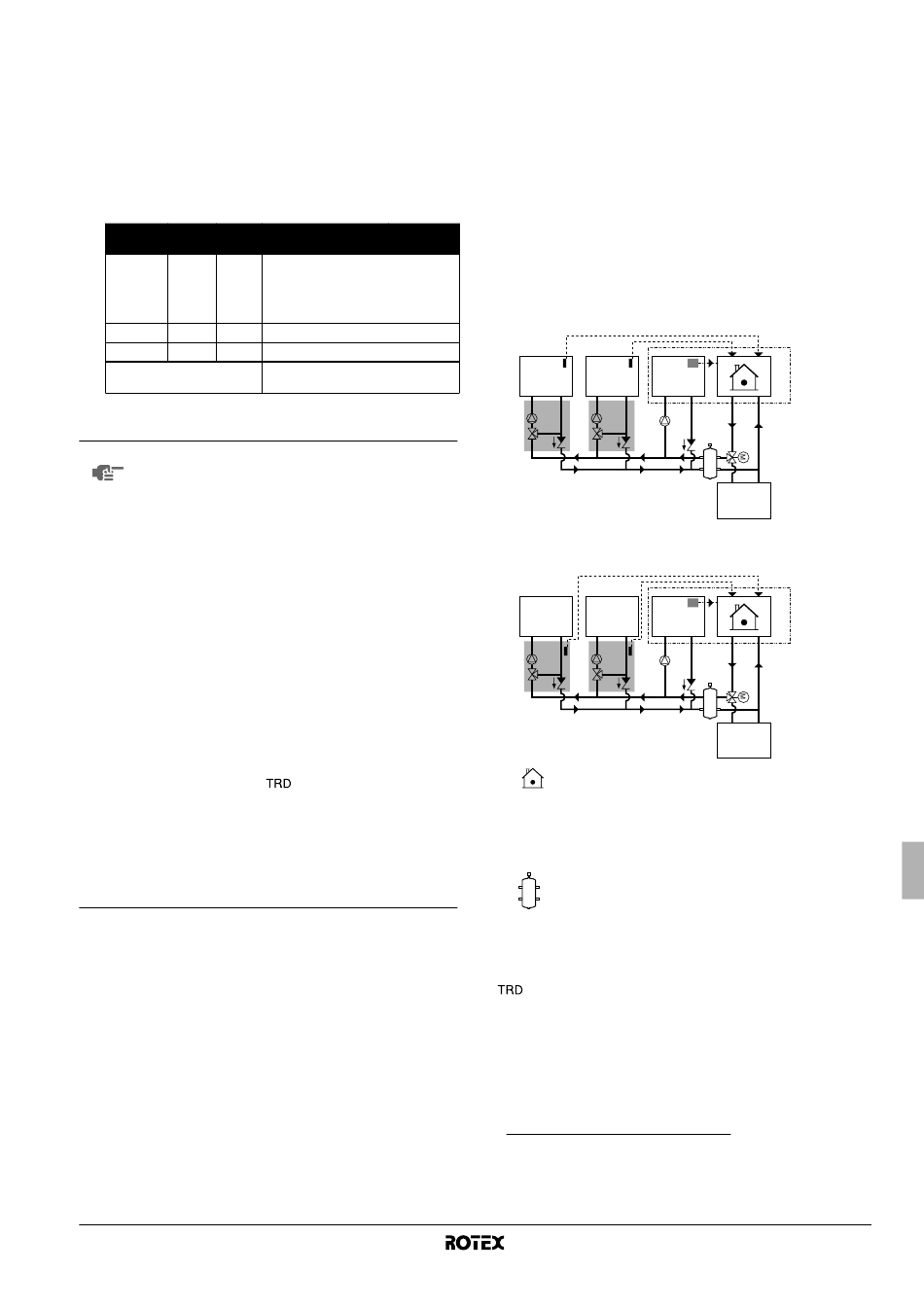

De verzoeksignalen voor het verwarmen van ruimten kunnen op
2 verschillende manier worden geïmplementeerd (keuze van de
installateur):
■
thermo AAN/UIT-signaal (van externe kamerthermostaat)
Space 1 Space 2
TRD TRD
■
statussignaal (actief/niet actief) van het overeenkomstige
temperatuurverlagingsapparaat
Space 1 Space 2
TRD TRD
Binnenunit
te
DHW Tank voor warm water voor huishoudelijk gebruik
TRD Temperatuurverlagingsapparaat
Space 0 Ruimte 0
Space 1 Ruimte 1
Nivelleringsreservoir
A Klassieke besturing met kamerthermostaat met
kamerthermostaatfunctie van afstandsbediening en externe
kamerthermostaat
Aangezien ruimte 0 zonder temperatuurverlagingsapparaat werkt
( ), moet zij altijd gekoppeld worden aan het hoogste instelpunt
van de watertemperatuur en kan zij door de thermostaatfunctie van
de afstandsbediening of de externe kamerthermostaat worden
gestuurd. De instellingen voor ruimte 0 kunnen op de afstands-
bediening worden gemaakt (dezelfde als bij normale werking
De elektrische aansluitingen op de unit moeten worden uitgevoerd op
de vraag-printplaat in optie.
(1) Wanneer voor de instelling van ruimte 0 de automatische weersafhankelijke
functie wordt gebruikt, moet u erop letten dat de laagst mogelijke temperatuur
van het variabele instelpunt van ruimte 0 (inclusief de mogelijke negatieve
verschuivingswaarde) hoger is dan het instelpunt van de temperatuur van
ruimte 1 en 2.
Dit betekent dat lokale instelling [3-03] van ruimte 0 hoger moet zijn dan het
instelpunt van de temperatuur van ruimte 1 en 2.
A
Space 0
DHW
A
Space 0
DHW
(1)
