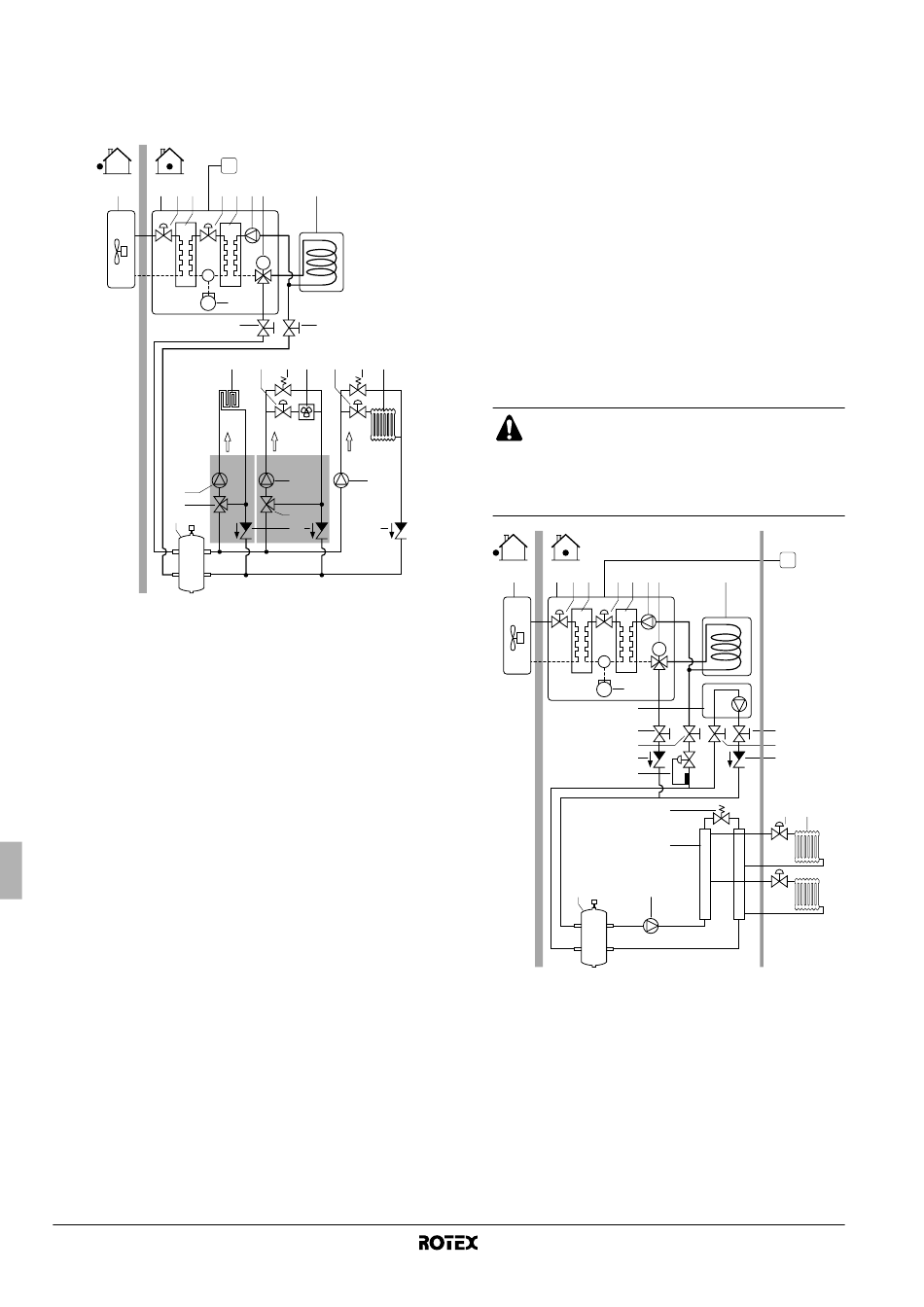

■ Patroon B
De tank voor warm water voor huishoudelijk gebruik is in een
afzonderlijk circuit van het (de) temperatuurverlagings-
appara(a)t(en) (met een 3-wegsklep) geïnstalleerd. Deze
configuratie laat geen gelijktijdig verwarmen van water voor
huishoudelijk gebruik en verwarmen van ruimten toe.
C1
1 2 3 4 3
10
12
FHL
35°C
TRD1
19
18
11
1 Buitenunit
2 Binnenunit
3 Elektronische
expansieklep
4 Koelmiddel-
warmtewisselaar
5 Waterwarmtewisselaar
6 Pomp
7 Gemotoriseerde
3-wegsklep (optie)
8 Tank voor warm water
voor huishoudelijk
gebruik (optie)
9 Compressor
10 Afsluiter
11 Nivelleringsreservoir
(lokale levering)
12 FHL:
Vloerverwarmingslus
(lokale levering)
Zie hoofdstuk "Besturing met meerdere instelpunten" op
pagina 31 voor meer informatie over de configuratie van uw
systeem.
Montagehandleiding
5
5 6 7 8
M
9
10
13 14 15 16 14 17
FCU
45°C 65°C
TRD2
19 19
18
20 20
13 Afsluiter (lokale
levering) of EKVKHPC
2-wegskleppenkit voor
warmtepompconvector
(optie)
14 Omloopklep
(lokale levering)
15 FCU: Ventilator-
convector of FWXV
(optie)
16 Afsluiter
(lokale levering)
17 Radiator (lokale
levering)
18 Mengklep
(lokale levering)
19 Pomp (lokale levering)
20 Terugslagklep
(lokale levering)
C1 Afstandsbediening
TRD1
Temperatuur-
verlagingsapparaat 1
TRD2 Temperatuur-
verlagingsapparaat 2
Toepassingsvoorbeelden met 2 verschillende warmte-
generatoren (extra ketel + RKHBRD-unit)
Bij het gebruik van 2 warmtebronnen
nivelleringsreservoir aanbevolen, als volgt:
■
Toepassing 5
Verwarmen van ruimten met een extra ketel (afwisselende
werking)
Verwarmen van ruimten door de Rotex-binnenunit of door een
extra ketel die in het systeem is aangesloten. Een hulpcontact
bepaalt of de RKHBRD*-binnenunit of de ketel werkt. Dit
hulpcontact kan bijv. een buitentemperatuurthermostaat zijn,
een contact voor dag-/nachtstroomtarief, een handbediend
contact, enz.
Bivalente werking is alleen mogelijk voor het verwarmen van
ruimten, en niet voor het verwarmen van water voor
huishoudelijk gebruik. Warm water voor huishoudelijk gebruik
wordt in een dergelijke toepassing altijd geleverd door de tank
voor warm water voor huishoudelijk gebruik die op de Rotex-
binnenunit is aangesloten.
De extra ketel moet in de leidingen en in de lokale bedrading
worden opgenomen volgens de onderstaande afbeeldingen.
■
Zorg dat de ketel en de integratie van de ketel in
het systeem overeenstemt met de relevante
Europese en nationale regelgevingen.
■
Rotex kan niet aansprakelijk worden gehouden
voor onjuiste of onveilige situaties in het
ketelsysteem.
1 2 3 4 3 5 6
9
10
12
12
13
19
11
1 Buitenunit
2 Binnenunit
3 Elektronische
expansieklep
4 Koelmiddelwarmte-
wisselaar
5 Waterwarmtewisselaar
6 Pomp
7 Gemotoriseerde
3-wegsklep (optie)
Binnenunit voor lucht-water-warmtepompsysteem
wordt tevens
A B
C1
7 8
M
20
20
13
16 17 18
15
14
12 Afsluiter
13 Terugslagklep
(lokale levering)
14 Pomp (lokale levering)
15 Verdeelstuk
(lokale levering)
16 Omloopklep
(lokale levering)
17 Afsluiter (lokale
levering)
RKHBRD011~016ABV1+Y1
4PW61218-1A
