6
X3M X3M
1
2
P2 P1 P2 P1
3
4 5
1 Ünite
2 Uzaktan kumandanın arka kısmı
3 Uzaktan kumandanın ön kısmı
4 Arkadan kablo bağlantısı
5 Üstten kablo bağlantısı
6 Kablo geçişi için parçayı yan keski, vs. ile kesin.
Uzaktan kumandanın ön kısmının üstündeki terminalleri ve ünite
içindeki terminalleri (P1 ila X3M:P1, P2 ila X3M:P2) bağlayın.
NOT Uzaktan kumanda kasasının içinden
geçmesi gereken bölümlerde kablo
zırhını soyun ( l ).
4 Uzaktan kumandanın üst kısmını yerine takın.
Takarken kabloları sıkıştırmamaya dikkat edin.
İlk önce alttaki klipslerden
başlayın.
İndirimli elektrik tarifesi güç kaynağına bağlantı
Dünyanın her yerinde elektrik şirketleri rekabetçi fiyatlarla güvenilir
elektrik sunumu yapmak için uğraşmaktadır ve çoğu zaman
müşterilerini indirimli tarife ile faturalandırma yetkisine sahiptir. Örn.
kullanım zamanına bağlı tarifeler, mevsimlik tarifeler, Almanya ve
Avusturya'da Wärmepumpentarif, ...
Bu ekipman bu tür indirimli elektrik tarifesi güç kaynağı dağıtım
sistemlerine bağlanabilir.
Eğer varsa, ekipmanı indirimli elektrik tarifesi güç kaynağı dağıtım
sistemlerinden birine bağlamanın uygun olup olmayacağını öğren-
mek için bu ekipmanın montajının yapılacağı sahadaki sağlayıcı
görevini gören elektrik şirketiyle görüşün.
Ekipman bu tür indirimli elektrik tarifesi güç kaynağına bağlan-
dığında, elektrik şirketi şunları yapabilir:
■
ekipmana gelen güç beslemesini belirli zaman dilimlerinde
kesintiye uğratmak;
■
belirli zaman dilimlerinde ekipmanın sadece sınırlı miktarda
elektrik kullanmasını talep etmek.
İç ünite zorunlu kapama moduna geçme giriş sinyalini alacak şekilde
tasarlanmıştır. O anda ünite kompresörleri çalışmaz.
UYARI
Aşağıda tip 1olarak gösterilene benzer bir indirimli
elektrik tarifesi için
İndirimli elektrik tarifesinin devrede ve güç beslemesinin
kesintisiz olduğu dönemde, inverter PCB'sinin hazırda
bekleme güç tüketimi mümkündür.
Montaj kılavuzu
17
takmaya
1

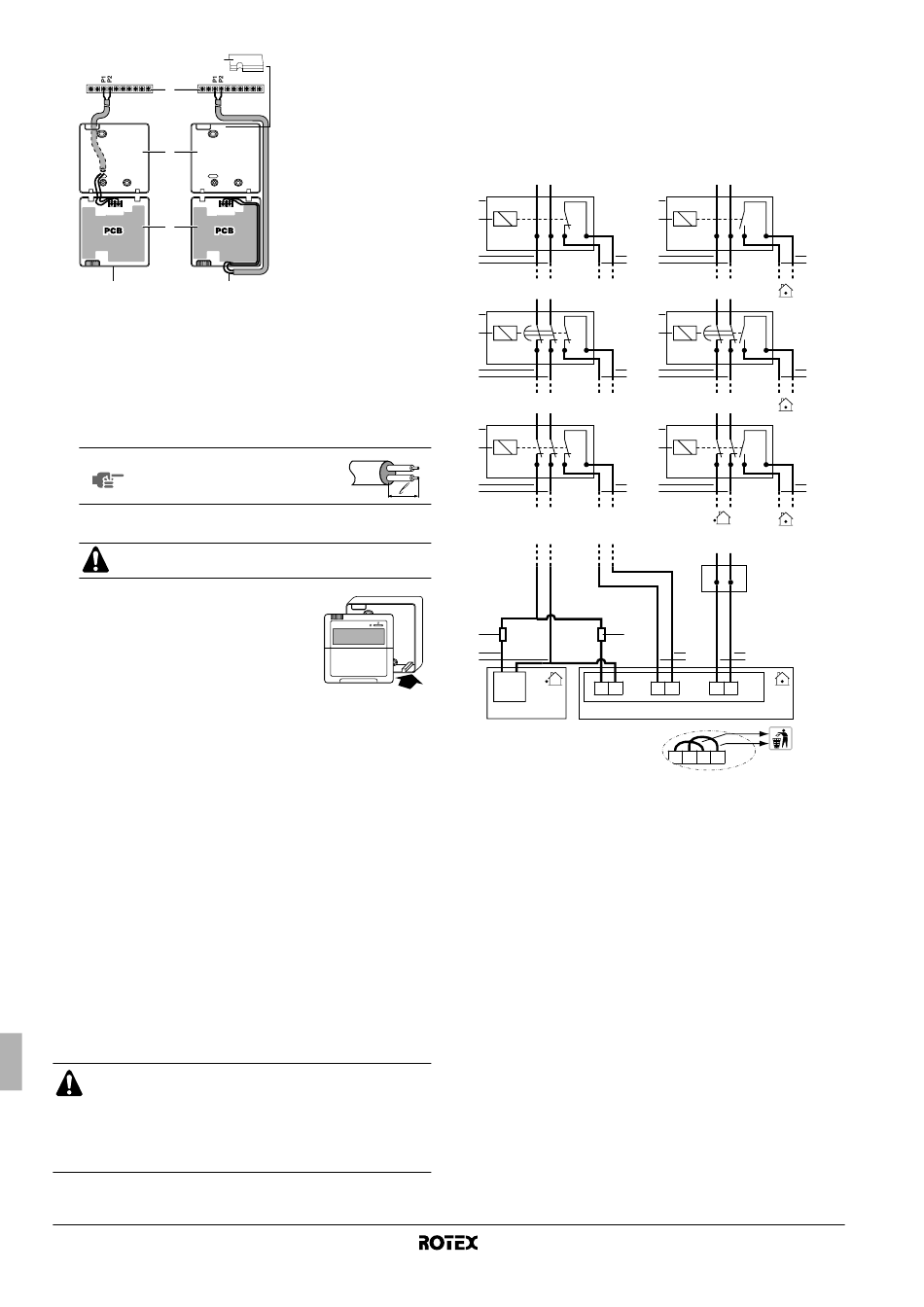

Olası indirimli elektrik tarife tipleri
Olası bağlantılar ve ekipmanı bu tür güç kaynağına bağlama
gereklilikleri aşağıdaki şekillerde gösterilmiştir:
Yalnız V1 ünite tipleri için (1~)
[6-04]=1
1 L N
1
2 S1S
3 4
L N
2
1
2 S1S
3 4
3 L N
1
2 S1S
3 4
6 6
3
L N X1M
1 İndirimli elektrik tarifesi besleme kutusu
2 Elektrik şirketinin sinyalini kontrol eden alıcı
3 İndirimli elektrik tarifesi güç kaynağı
4 İç üniteye giden gerilimsiz kontak
5 Normal elektrik tarifesi güç kaynağı
6 Sigorta (sahadan temin edilir)
[6-04]=2
1 L N
1
2 S1S
3 4
L N
2
1
2 S1S
3 4
3 L N
1
2 S1S
3 4
L N
4 5
7 8 X3M 8 9 X2M
8 9 10 11 X2M
RKHBRD011~016ABV1+Y1
Hava su tipi ısı pompa sistemi iç ünitesi
4PW61218-1A
