Typische Installationsbeispiele

Die in den folgenden Beispiele gezeigten Einsatz- und Installations-
möglichkeiten dienen nur zu Illustrationszwecken.
Installationsbeispiele mit nur 1 Wärme-Emittenten und
1 Heizquelle (RKHBRD Einheit)
Bei nur 1 Wärme-Emittenten (= das gesamte System hat 1 Sollwert
für Wasser) empfehlen wir, KEINEN Ausgleichsbehälter zu
verwenden.
Die Verwendung eines Ausgleichsbehälters würde bei der Einheit die
optimale Pumpensteuerung beeinträchtigen und die Kosten für das
System unnötig verteuern.
■

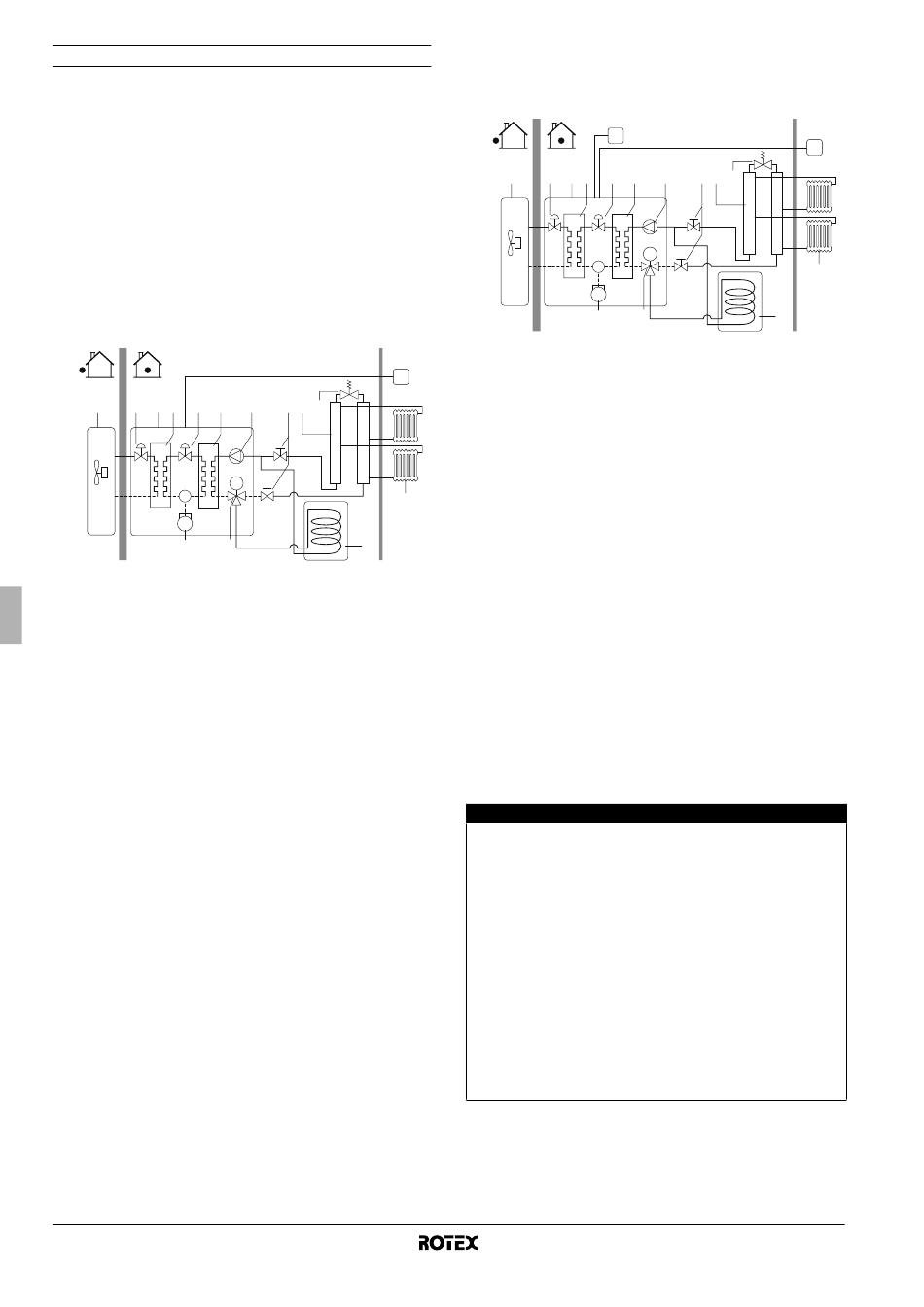

Installationsbeispiel 1
Raumheizung und Warmwasserbereitung
gesteuert mit einer einzigen
Wohnzimmer installiert ist.
1 12 2 3 12 4
5 8
1 Außeneinheit
2 Inneneinheit
3 Kältemittel-
Wärmetauscher
4 Wasser-
Wärmetauscher
5 Verdichter
6 Pumpe
7 Absperrventil
8 Motorisiertes 3-Wege-
Ventil (optional)
Die Fernbedienung reguliert die Inneneinheit so, dass diese auf
möglichst ökonomische Weise arbeitet, um den Heizbedarf für die
Beheizung der Räume abzudecken. Das geschieht so, dass ein
häufiges Ein- und Ausschalten der Einheit vermieden wird und dass
in den beheizten Räumen die Temperaturschwankungen möglichst
gering gehalten werden. Diese Fernbedienung verfügt auch über
eine intelligente Logikfunktion, die dafür sorgt, dass bei gleichzeitiger
Anforderung von Raumheizungsbetrieb und Warmwasserbereitung
diese Funktionen optimal koordiniert werden (z.B. wenn während der
Aufheizung des Brauchwassers die Raumtemperatur um mehr als
3°C abfällt, schaltet das Gerät automatisch um auf Raumheizungs-
betrieb). In der Nähe der Einheit ist keine Fernbedienung. Bei
Service- oder Wartungsarbeiten kann vom Service-Personal eine
zusätzliche Fernbedienung angeschlossen werden.
Installationsanleitung
3
(Brauchwasser)
Fernbedienung, der
A B
C1
6 7 10 13
M
11
9
9 Brauchwassertank
(Option)
10 Kollektor (bauseitig)
11 Radiator (bauseitig)
12 Elektronisches
Expansionsventil
13 Bypass-Ventil
(bauseitig)
C1 Fernbedienung
A Installationsort
B Wohnzimmer
■
Installationsbeispiel 2
Raumheizung und Warmwasserbereitung (Brauchwasser): Eine
Fernbedienung beim Gerät, eine zweite Fernbedienung ist im
Wohnzimmer installiert.
1 12 2 3
im
1 Außeneinheit
2 Inneneinheit
3 Kältemittel-
Wärmetauscher
4 Wasser-Wärmetauscher
5 Verdichter
6 Pumpe
7 Absperrventil
8 Motorisiertes 3-Wege-
Ventil (optional)
9 Brauchwassertank
(Option)
Die Fernbedienung reguliert die Inneneinheit so, dass diese auf
möglichst ökonomische Weise arbeitet, um den Heizbedarf für die
Beheizung der Räume abzudecken. Das geschieht so, dass ein
häufiges Ein- und Ausschalten der Einheit vermieden wird und dass
in den beheizten Räumen die Temperaturschwankungen möglichst
gering gehalten werden. Diese Fernbedienung verfügt auch über
eine intelligente Logikfunktion, die dafür sorgt, dass bei gleichzeitiger
Anforderung von Raumheizungsbetrieb und Warmwasserbereitung
diese Funktionen optimal koordiniert werden (z.B. wenn während der
Aufheizung des Brauchwassers die Raumtemperatur um mehr als
3°C abfällt, schaltet das Gerät automatisch um auf Raum-
heizungsbetrieb). Die Haupt-Fernbedienung (C1) ist im Wohnzimmer
installiert. Von ihm aus kann auf alle Einstellmöglichkeiten
zugegriffen werden (Master). Von der zweiten Fernbedienung (C2)
aus kann weder die Timerprogrammierung noch das Festlegen
bauseitiger Einstellungen durchgeführt werden (Slave).
Betrieb EIN/AUS
Warmwasserbereitung (Brauchwasser)
EIN/AUS
Festlegen der Vorlauftemperatur
Festlegen der Raumtemperatur
Geräuscharmer Betrieb EIN/AUS
Betrieb mit witterungsgeführtem Temperatur-
Sollwert EIN/AUS
Einstellen der Uhrzeit
Timer programmieren
Timerbetrieb EIN/AUS
Bauseitige Einstellungen
Anzeige von Fehlercodes
Probelauf
Raumthermostatfunktion
Wie Master- und Slave-Fernbedienung angeschlossen werden, wird
beschrieben in Kapitel "Elektrische Anschlüsse" auf Seite 16.
C2
12 4 6 7 10 13
M
5 8
10 Kollektor (bauseitig)
11 Radiator (bauseitig)
12 Elektronisches
Expansionsventil
13 Bypass-Ventil (bauseitig)
C1 Fernbedienung (Master)
C2 Optionale Fernbedienung
(Slave)
A Installationsort
B Wohnzimmer
Master
Ermöglicht
Ermöglicht
Ermöglicht
Ermöglicht
Ermöglicht
Ermöglicht
Ermöglicht
Ermöglicht
Ermöglicht
Ermöglicht
Ermöglicht
Ermöglicht
Ermöglicht
