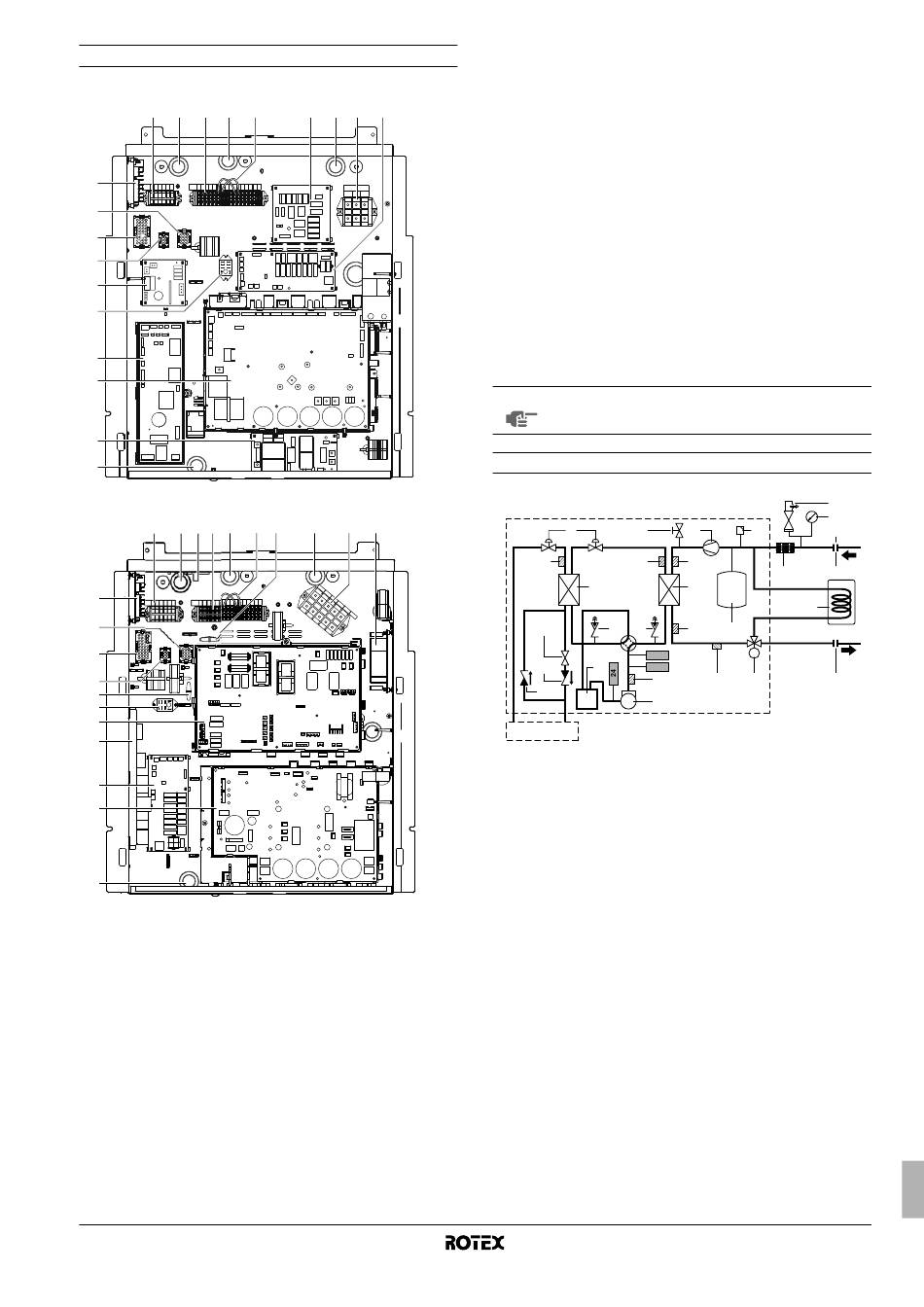

Hlavní součásti rozváděcí skříňky
Typy jednotky V1 (1-fázové)
10 18 11 17 21
8
14
12
13
5
20
1
3
6
19
Typy jednotky Y1 (3-fázové)
10 18 7 11 17 21 22
8
14
12
13
23
20
4
1
2
3
19
1. Hlavní karta PCB
Hlavní řídicí karta PCB (Printed Circuit Board) řídí funkci
jednotky.
2. Řídicí karta PCB
3. Invertorová karta PCB
4. Invertorová řídící karta PCB
5. QA PCB (pouze V1)
6. Filtrová karta PCB
7. Digitální vstupní/výstupní karta PCB (volitelná)
8. Karta požadavků (volitelná)
9. Svorkovnice X1M
Hlavní svorkovnice umožňující snadné připojení napájecí
kabeláže z běžné dodávky.
10. Svorkovnice X3M
Svorkovnice pro připojení stejnosměrných kabelových přívodů
z běžné dodávky
RKHBRD011~016ABV1+Y1
Vnitřní jednotka pro systém tepelných čerpadel vzduch-voda
4PW61218-1A
7 16 9 2
16 9 6
11. Svorkovnice X2M
Svorkovnice pro připojení střídavých kabelových přívodů
z běžné dodávky.
12. Stejnosměrný konektor X1Y
13. Konektor čerpadla X2Y
14. Střídavý konektor X3Y
15. Montáž kabelových svazků
Montáž kabelových svazků umožňuje upevnit vedení pomocí
pásků k rozváděcí skříňce. Uvolní se tak případné napětí
kabelů.
16. Vstup napájecího vedení
17. Vstup střídavého vedení z běžné dodávky
18. Vstup stejnosměrného vedení z běžné dodávky
19. Vstup kabelu kompresoru
20. Relé rozhraní K1A
21. Kabelové můstky
22. Pojistka F1
23. Pojistka F2
POZNÁMKA Schéma elektrického zapojení je uvedeno na vnitřní
straně krytu spínací skříňky.
Funkční schéma
2
9 8
29 28
3
30 6 6
22
31 4 23
25
31
5
1
1 Venkovní jednotka
2 Vnitřní jednotka
3 Výměník tepla chladiva
4 Akumulátor
5 Kompresor
6 Servisní otvor
7 Výměník tepla
chladivo-voda
8 Vypouštěci ventil
9 Elektronický expanzní
ventil
10 Přetlakový pojistný
ventil
11 Čerpadlo
12 Odvzdušňovací ventil
13 Tlakoměr
14 Expanzní nádoba
15 Vodní filtr
16 Plnicí ventil
(běžná dodávka)
10
13
16
11 12
27
15 17
7
19
21 14
M
26 20 18
17 Uzavírací ventil na výstupu vody
18 Uzavírací ventil na výstupu vody
19 Nádrž na horkou užitkovou vodu
(volitelné)
20 Motorem ovládaný 3-cestný
ventil (volitelné)
21 Tepelná ochrana (Q2L)
22 Vysokotlaký vypínač (S1PH)
23 Vysokotlaký snímač (B1PH)
24 Vysokotlaký snímač (B1PL)
25 Termistor na straně výtlaku
(R6T)
26 Termistor na výstupu vody (R5T)
27 Termistor ve zpětném potrubí
vody (R4T)
28 Termistor kapalného chladiva
R134a (R7T)
29 Termistor kapalného chladiva
R410A (R3T)
30 2-cestný ventil
31 Zpětný ventil
Instalační manuál
