Este gráfico da pressão estática externa é válido para as rpm
máximas da bomba.
NOTA Ao substituir uma caldeira antiga a gás ou a fuelóleo
por um sistema de bomba de calor ar-água
(RKHBRD*):
■
verifique sempre as especificações da bomba da
unidade antiga;
■
se a pressão estática externa dessa bomba for
superior à pressão estática externa do sistema de
bomba de calor ar-água, instale uma bomba
adicional com maior pressão estática externa, em
combinação com uma garrafa de equilíbrio.
1 2
1 Sistema de bomba de calor ar-água (RKHBRD*)
2 Garrafa de equilíbrio
3 Bomba com alta pressão estática externa
(fornecimento local)
4 Sistema com alta pressão estática externa

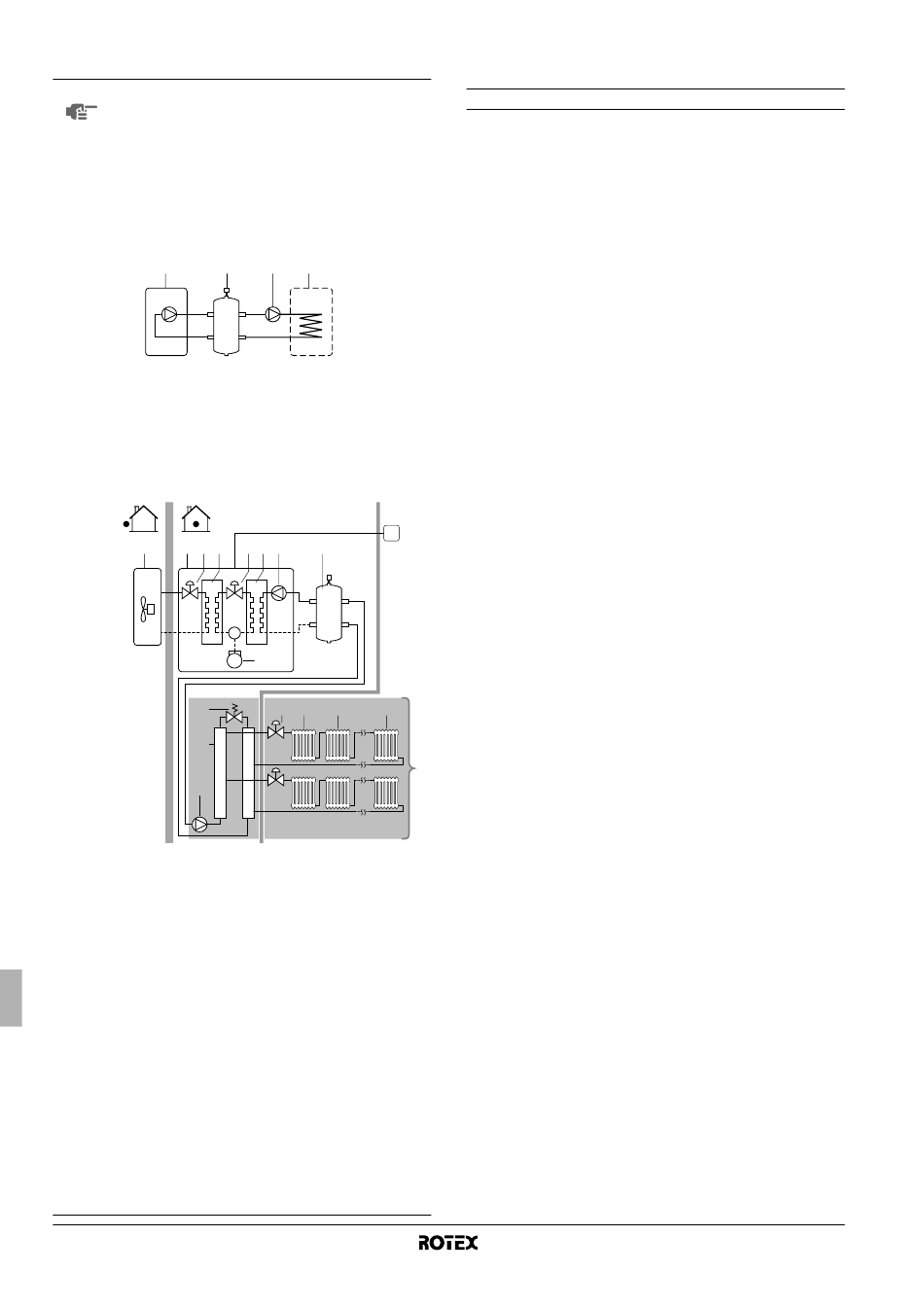

Exemplo de um sistema com alta pressão estática
externa
1 2 3 4
11
10
9
1 Unidade de exterior
2 Unidade interior
3 Válvula electrónica de expansão
4 Permutador de calor do refrigerante
5 Permutador de calor para a água
6 Bomba
7 Compressor
8 Garrafa de equilíbrio (fornecimento local)
9 Bomba (fornecimento local)
10 Colector (fornecimento local)
11 Válvula de derivação (fornecimento local)
12 Válvula de fecho (fornecimento local)
13 Radiador (fornecimento local)
C1 Controlo remoto
A Local de instalação
B Sala de estar
C Exemplo de um sistema com alta pressão
estática: radiadores instalados em série ou
tubagem muito pequena
Manual de instalação
7
3 4
A B
C1
3 5 6 8
7
12 13 13 13
C
A
CESSÓRIOS
Acessórios fornecidos com a unidade
(Consulte a figura 1)
1 Manual de instalação
2 Manual de operações
3 Folha com instruções de desembalamento
4 Esquema eléctrico
5 Kit de interface de utilizador (controlo remoto, 4 parafusos de
fixação, 2 buchas)
6 Parafusos (2x parafusos de fixação da placa superior + 2x
parafusos de fixação da placa inferior + 4x parafusos da placa
de elevação)
7 Braçadeira
8 Junta em O (peça sobresselente)
9 Ilhó (pequeno)
10 Ilhó (grande)
11 Isolamento da placa superior
12 Placa de elevação (para içar a unidade)
13 Tubagem flexível de saída de água
14 Tubagem flexível de entrada de água (com manómetro)
Unidade interior para o sistema de bomba de calor ar/água
RKHBRD011~016ABV1+Y1
