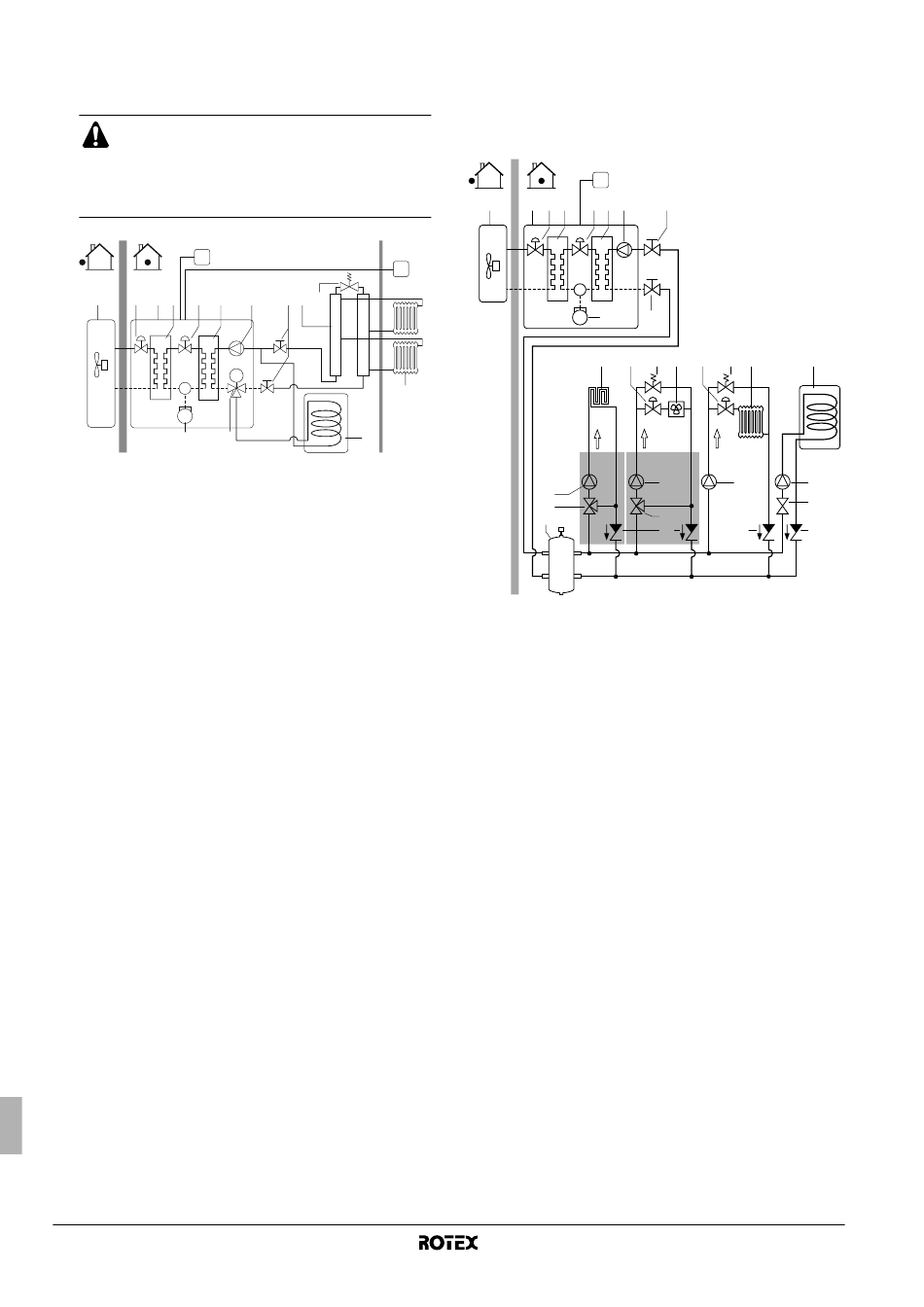

Aplicaţia 3
Încălzirea spaţiului şi încălzirea apei menajere cu o singură tele-
comandă instalată cu unitatea şi termostatul de încăpere extern
instalat în camera de zi.
Opţional termostatul de încăpere Rotex RKRTR sau
RKRTW poate fi conectat la sistemul Rotex. Rotex nu
poate garanta buna funcţionare sau fiabilitatea al
sistemului dacă este utilizat un alt termostat. Din
aceste motive în acest caz Rotex nu poate oferi
garanţii pentru sistem.
C1
1 12 2 3 12 4
5 8
1 Unitatea exterioară
2 Unitatea interioară
3 Schimbătorul de căldură
al agentului frigorific
4 Schimbător de căldură
pentru apă
5 Compresor
6 Pompă
7 Ventil de închidere
8 Ventil cu 3 căi cu
servomotor (opţional)
9 Rezervor de apă
menajeră caldă (opţional)
Există numai o comandă de cuplare/decuplare a termostatului
de încăpere. Nu există funcţionalitate logică inteligentă pentru
încălzirea spaţiului. Când există simultan o solicitare de încălzire
a spaţiului şi de apă menajeră caldă, operaţiunea de apă
menajeră caldă este efectuată în conformitate cu funcţionarea
de minim şi maxim a temporizatorului.
Exemple de aplicaţie cu 2 sau mai multe radiatoare
diferite de căldură şi 1 sursă de căldură (unitatea
RKHBRD)
Utilizarea de radiatoare diferite de căldură înseamnă utilizarea de
diferite valori de referinţă ale apei pentru sistem.
O astfel de instalare trebuie efectuată utilizând un vas compensator
şi fiecare tip de radiator de căldură trebuie să aibă o pompă
specifică.
■
Aplicaţia 4
Încălzirea spaţiului asigurată printr-o combinaţie de bucle de
încălzire a duşumelei, unitate serpentină - ventilator şi încălzire
cu radiator. Pentru aplicaţii de încălzire a duşumelei în
combinaţie cu radiatoare, temperatura apei livrate de sistemul
Rotex este prea ridicată. Din acest motiv este necesar un
dispozitiv de reducere a temperaturii (procurare la faţa locului)
pentru a reduce temperatura apei (apa caldă va fi amestecată
cu apă rece pentru a reduce temperatura). Acest ventil procurat
la faţa locului nu este comandat de sistemul de pompă termică.
Exploatarea şi configurarea circuitului local de apă şi selecţia
vasului compensator, a pompei, etc..., sunt responsabilitatea
instalatorului. Rotex oferă doar posibilitate de a avea valori de
referinţă multiple la cerere.
Manual de instalare
4
A B
T
6 7 10 13
M
11
9
10 Colector (procurare la
faţa locului)
11 Radiator (procurare
la faţa locului)
12 Ventil electronic de
destindere
13 Ventil de ocolire
(procurare la faţa
locului)
C1 Telecomandă
T Termostat de
încăpere
A Loc de instalare
B Cameră de zi
■ Schema A
Rezervorul de apă menajeră caldă este instalat în paralel cu
dispozitivul (dispozitivele) de reducere a temperaturii.
Aceasta permite exploatarea
încălzirea spaţiului şi încălzirea apei menajere. Echilibrarea
distribuţiei apei este în acest caz responsabilitatea
instalatorului.
C1
1 2 3 4 3 5 6 10
9 10
12 13 14
FHL
35°C 45°C
TRD1 TRD2
19
19
18
18
11
20
1 Unitatea exterioară
2 Unitatea interioară
3 Ventil electronic de
destindere
4 Schimbătorul de
căldură al agentului
frigorific
5 Schimbător de căldură
pentru apă
6 Pompă
8 Rezervor de apă
menajeră caldă
(opţional)
9 Compresor
10 Ventil de închidere
11 Vas compensator
(procurare la faţa
locului)
12 FHL: Buclă de încălzire
a duşumelei (procurare
la faţa locului)
13 Ventil de închidere
(procurare la faţa
locului)) sau set de
ventil cu 2 căi
EKVKHPC pentru
convectorul pompei
termice (opţional)
Unitate interioară pentru sistem de pompă termică aer la apă
unităţii simultan pentru
15 16 14 17 8
FCU
65°C
19 19
21
20 20
14 Ventil de ocolire
(procurare la faţa
locului)
15 FCU: Unitate
serpentină - ventilator
sau FWXV (opţional)
16 Ventil de închidere
(procurare la faţa
locului)
17 Radiator (procurare la
faţa locului)
18 Ventil de amestecare
(procurare la faţa
locului)
19 Pompă (procurare la
faţa locului)
20 Clapetă de reţinere
(procurare la faţa
locului)
21 Ventil (procurare la faţa
locului) (consultaţi
"Controlul cu valoare
de referinţă multiplă" la
pagina 31 pentru
detalii suplimentare)
C1 Telecomandă
TRD1 Dispozitiv de reducere
a temperaturii 1
TRD2 Dispozitiv de reducere
a temperaturii 2
