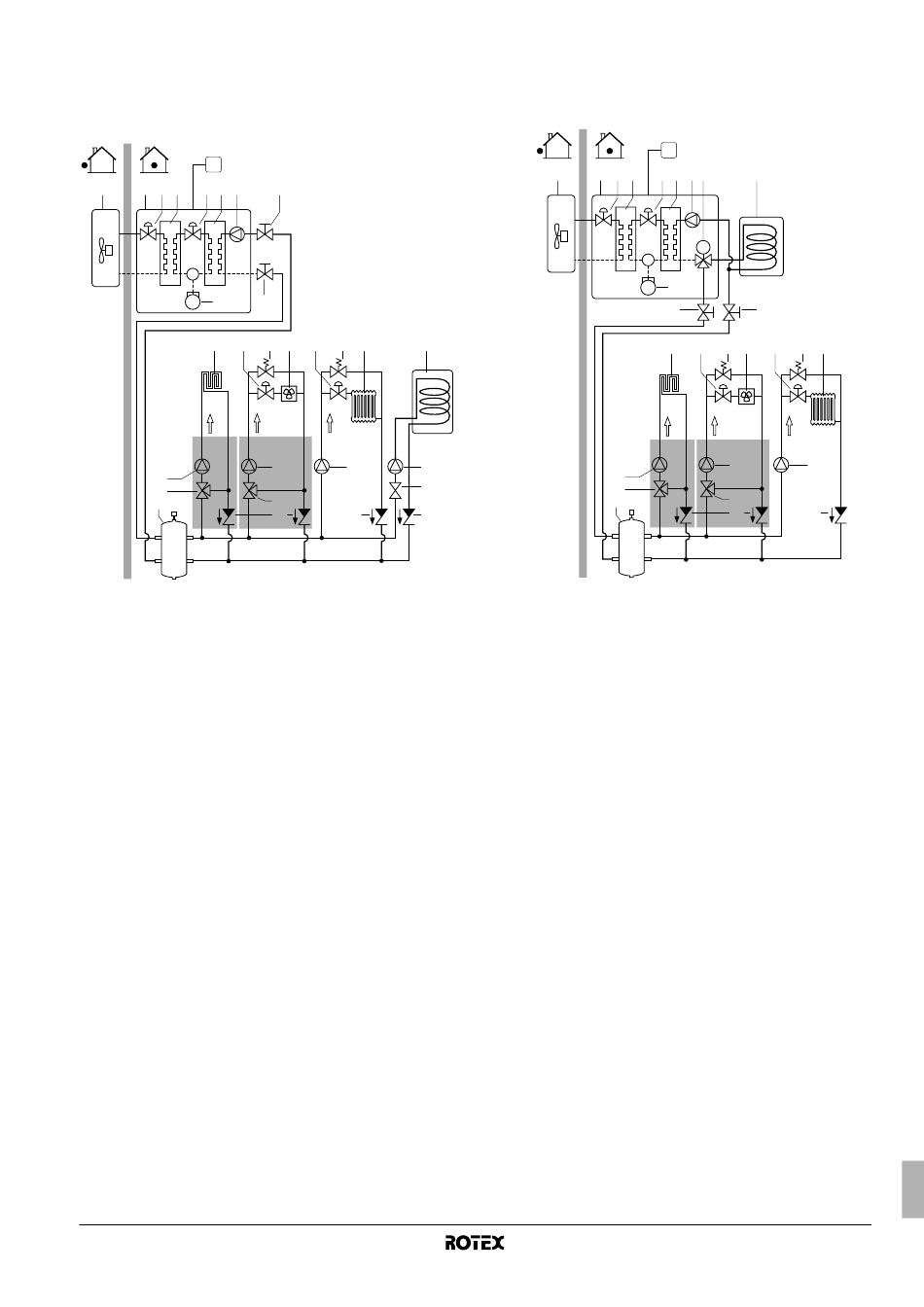

■ Schéma A
Nádrž na horkou užitkovou vodu je instalována rovnoběžně s
jedním nebo více zařízeními na redukci teploty. Toto řešení
dovoluje ovládat jednotku současně v režimu prostorového
vytápění i ohřevu horké užitkové vody. Vyvážení distribuce
vody je v tomto případě odpovědností instalačního technika.
C1
1
2
3
4
3
5
6
9
12
13
FHL
35°C
45°C
TRD1
19
18
11
1
Venkovní jednotka
2
Vnitřní jednotka
3
Elektronický expanzní
ventil
4
Tepelný výměník
chladiva
5
Vodní tepelný výměník
6
Čerpadlo
8
Nádrž na horkou
užitkovou vodu
(volitelné příslušenství)
9
Kompresor
10
Uzavírací ventil
11
Vyrovnávací láhev
(běžná dodávka)
12
FHL: Smyčka
podlahového vytápění
(běžná dodávka)
13
Uzavírací ventil (běžná
dodávka) nebo sada
2-cestného ventilu
EKVKHPC pro
konvektorovou
jednotku tepelného
čerpadla (volitelné)
RKHBRD011~016ABV1+Y1
Vnitřní jednotka pro systém tepelných čerpadel vzduch-voda
4PW61218-1A
10
10
14
15
16
14
17
8
FCU
65°C
TRD2
19
19
19
21
18
20
20
20
14
Obtokový ventil
(běžná dodávka)
15
FCU: jednotka
ventilátoru nebo FWXV
(volitelné)
16
Uzavírací ventil
(běžná dodávka)
17
Radiátor (běžná
dodávka)
18
Směšovací ventil
(běžná dodávka)
19
Čerpadlo (běžná
dodávka)
20
Zpětný ventil
(běžná dodávka)
21
Ventil (běžná dodávka)
(podrobnosti naleznete
v části "Regulace
s více nastavenými
hodnotami" na
straně 29)
C1
Dálkový ovladač
TRD1
Zařízení na redukci
teploty 1
TRD2
Zařízení na redukci
teploty 2
■ Schéma B
Nádrž na horkou užitkovou vodu je instalována v samo-
statném okruhu (s 3-cestným ventilem) jednoho nebo více
zařízení na redukci teploty.
současný ohřev horké užitkové vody a prostorové vytápění.
C1
1
2
3
4
3
5 6
9
10
12
FHL
35°C
TRD1
19
18
11
1
Venkovní jednotka
2
Vnitřní jednotka
3
Elektronický expanzní
ventil
4
Tepelný výměník
chladiva
5
Vodní tepelný výměník
6
Čerpadlo
7
Motorem ovládaný
3-cestný ventil
(volitelný)
8
Nádrž na horkou
užitkovou vodu
(volitelné příslušenství)
9
Kompresor
10
Uzavírací ventil
11
Vyrovnávací láhev
(běžná dodávka)
12
FHL: Smyčka
podlahového vytápění
(běžná dodávka)
Více informací o konfiguraci systému naleznete v kapitole
"Regulace s více nastavenými hodnotami" na straně 29.
Tato konfigurace nedovoluje
7
8
M
10
13
14
15
16
14
17
FCU
45°C
65°C
TRD2
19
19
18
20
20
13
Uzavírací ventil (běžná
dodávka) nebo sada
2-cestného ventilu
EKVKHPC pro kon-
vektorovou jednotku
tepelného čerpadla
(volitelné)
14
Obtokový ventil
(běžná dodávka)
15
FCU: jednotka
ventilátoru nebo FWXV
(volitelné)
16
Uzavírací ventil
(běžná dodávka)
17
Radiátor
(běžná dodávka)
18
Směšovací ventil
(běžná dodávka)
19
Čerpadlo
(běžná dodávka)
20
Zpětný ventil
(běžná dodávka)
C1
Dálkový ovladač
TRD1
Zařízení na redukci
teploty 1
TRD2
Zařízení na redukci
teploty 2
Instalační manuál
4
