Současný provoz pomocného kotle a jednotky
RKHBRD* NENÍ povolen.
Věnujte zvláštní pozornost ovládání cirkulačního
čerpadla pomocného kotle. Toto čerpadlo nesmí být
provozováno současně s jednotkou RKHBRD*.
Při současném provozu obou systémů vzniká riziko
zamrznutí deskového
RKHBRD*!

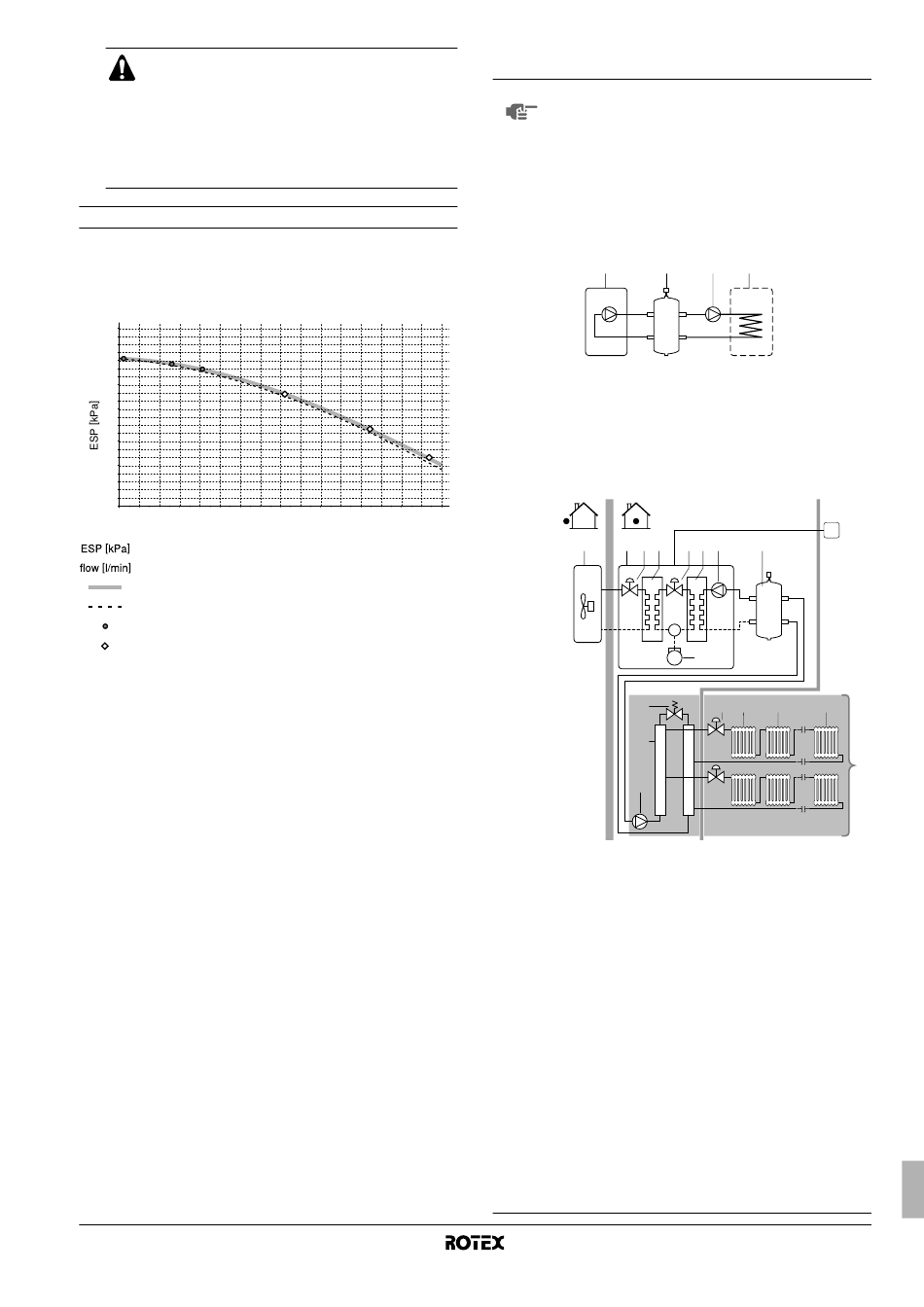

Návrh hydraulického systému
Při návrhu hydraulického systému vždy používejte informace
uvedené v části"Příklady typického použití" na straně 2 jako odkazy.
Při návrhu hydraulického systému vždy uvažujte dostupný externí
statický tlak jednotky RKHBRD*.
110
100
11 kW
14 kW
16 kW
90
80
70
60
50
40
30
20
10
0
15 17 19 21 23 25 27 29 31 33 35 37 39 41 43 45 47
flow [ l/min ]
Externí statický tlak (kPa)
Průtok (l/min)
Bez 3-cestného ventilu
S 3-cestným ventilem
Maximální externí statický tlak při ΔT = 10°C
Maximální externí statický tlak při ΔT = 5°C
Čerpadlo provádí regulaci na konstantní ΔT mezi teplotou vody ve
zpětném a výstupním potrubí změnami své rychlosti v otáčkách za
minutu (ot/min).
RKHBRD011~016ABV1+Y1
Vnitřní jednotka pro systém tepelných čerpadel vzduch-voda
4PW61218-1A
výměníku tepla jednotky
11 kW
14 kW
16 kW
Tento diagram externího statického tlaku platí při maximálních
otáčkách čerpadla v ot/min.
POZNÁMKA Při náhradě starého plynového nebo olejového kotle
systémem tepelného čerpadla typu vzduch-voda
(RKHBRD*) dbejte na dodržování následujících zásad:
■
vždy zkontrolujte technické parametry čerpadla
staré jednotky;
■
je-li externí statický tlak tohoto čerpadla vyšší,
než externí statický tlak systému tepelného
čerpadla typu vzduch-voda, nainstalujte přídavné
čerpadlo s vyšším externím statickým tlakem
v kombinaci s vyrovnávací láhví.
1 2
1 Systém tepelného čerpadla typu vzduch-voda
(RKHBRD*)
2 Vyrovnávací láhev
3 Čerpadlo s vyšším externím statickým tlakem
(běžná dodávka)
4 Systém s vyšším externím statickým tlakem
Příklad systému s vysokým externím statickým tlakem
1 2 3 4
11
10
9
1 Venkovní jednotka
2 Vnitřní jednotka
3 Elektronický expanzní ventil
4 Tepelný výměník chladiva
5 Vodní tepelný výměník
6 Čerpadlo
7 Kompresor
8 Vyrovnávací láhev (běžná dodávka)
9 Čerpadlo (běžná dodávka)
10 Kolektor (běžná dodávka)
11 Obtokový ventil (běžná dodávka)
12 Uzavírací ventil (běžná dodávka)
13 Radiátor (běžná dodávka)
C1 Dálkový ovladač
A Místo instalace
B Obývací pokoj
C Příklad systému s vysokým statickým tlakem:
radiátory jsou instalovány v sérii nebo ve velmi
malém potrubí
3 4
A B
C1
3 5 6 8
7
12 13 13 13
C
