Componentes Principales De La Caja De Conexiones - Rotex RKHBRD011ABV1 Manuel D'installation

1. Válvula de purga de aire
El aire que quede retenido en el circuito de agua se eliminará
automáticamente a través de la válvula de purga de aire.
2. Sensores de temperatura (termistores)
Los sensores de temperatura determinan la temperatura del
agua y del refrigerante en varios puntos del circuito.
3. Caja de conexiones
La caja de interruptores alberga los componentes electrónicos y
eléctricos de la unidad interior.
4. Intercambiadores de calor
5. Conexión del líquido refrigerante R410A
6. Conexión del gas refrigerante R410A
7. Válvulas de cierre
Las válvulas de cierre de las conexiones de entrada y de salida
del agua permiten aislar el lado del circuito de agua de la unidad
interior del lado del circuito de agua residencial. Esto facilita el
drenaje y la limpieza del filtro de la unidad interior.
8. Conexión para la entrada del agua
9. Conexión para la salida del agua
10. Válvula de drenaje
11. Filtro de agua
El filtro de agua elimina la suciedad del agua para impedir que
se produzcan daños en la bomba o evitar atascos en el inter-
cambiador de calor. El filtro de agua deberá limpiarse
regularmente. Consulte "Actividades de mantenimiento" en la
página 37.
12. Recipiente de expansión (12 l)
13. Manómetro
Mediante el manómetro es posible leer la presión del agua que
circula por el circuito de agua.
14. Bomba
La bomba hace circular el agua por el circuito de agua.
15. Válvula de alivio de presión
La válvula de alivio de presión impide que la presión del agua
supere el nivel máximo admisible en el circuito de agua del
sistema abriéndose a 3 bares y descargando un poco de agua.
16. Puertos de servicio R134a
17. Compresor
18. Acumulador
19. Válvula de 3 vías motorizada (opcional) (se suministra con el
depósito de agua caliente sanitaria RKHTS*)
La válvula de 3 vías motorizada controla si la salida de agua se
utiliza para calefacción para habitaciones o para el depósito de
agua caliente sanitaria.
20. Válvula de 4 vías
21. Válvula de 2 vías
22. Desconexión por accionamiento de la protección térmica
23. Válvula de expansión electrónica
24. Pieza en T (opcional) (suministrada con el depósito de agua
caliente sanitaria RKHTS*)
RKHBRD011~016ABV1+Y1
Unidad interior para bomba de calor de aire-agua
4PW61218-1A

Componentes principales de la caja de conexiones

Tipos de unidad V1 (monofásicas)
10 18 11 17 21
8
14
12
13
5
20
1
3
6
19
Tipos de unidad Y1 (trifásicas)
10 18 7 11 17 21 22
8
14
12
13
23
20
4
1
2
3
19

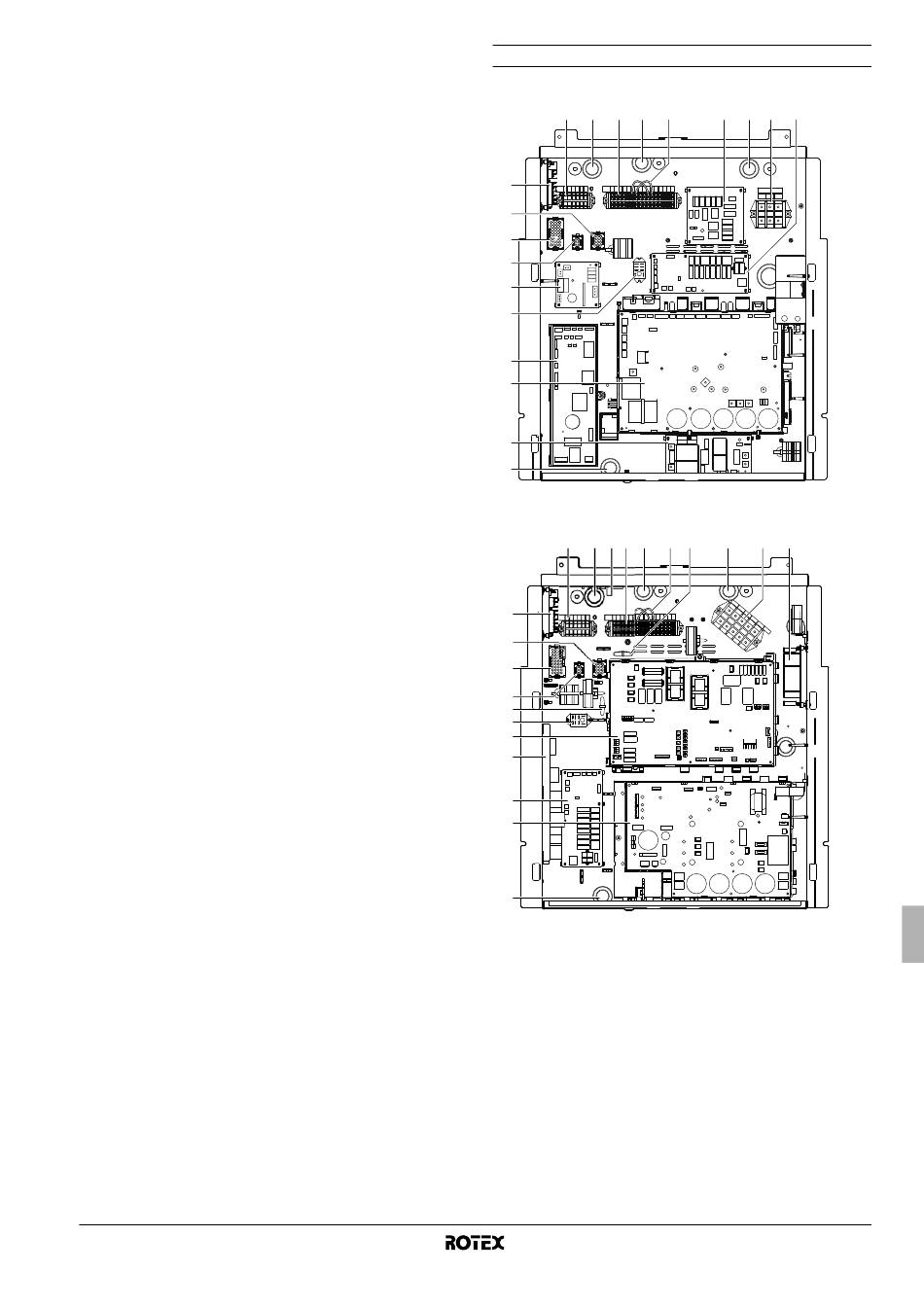

1. Tarjeta de circuito impreso principal
La tarjeta de circuito
funcionamiento de la unidad.
2. Tarjeta de circuito impreso de control
3. Tarjeta de circuito impreso del Inverter
4. Tarjeta de circuito impreso del Inverter de control (solamente Y1)
5. Tarjeta de circuito impreso QA (solamente V1)
6. Tarjeta de circuito impreso de filtro
7. Tarjeta de circuito impreso de E/S digital (opción)
8. Tarjeta de circuito impreso de demanda (opción)
9. Bloque de terminales X1M
El bloque de terminales principal permite conectar fácilmente el
cableado de obra para la alimentación.
10. Bloque de terminales X3M
Bloque de terminales de cableado en la obra para conexiones
de CC.
7 16 9 2
16 9 6
impreso principal controla
Manual de instalación
el
8
