Kamertemperatuurregeling afstandsbediening
Wanneer de temperatuur warmhouden is bereikt, bepaalt de kamer-
thermostaat van de afstandsbediening of het water in de tank voor
warm water voor huishoudelijk gebruik nog verder tot de opslag-
temperatuur wordt verwarmd
kamertemperatuur te veel daalt.

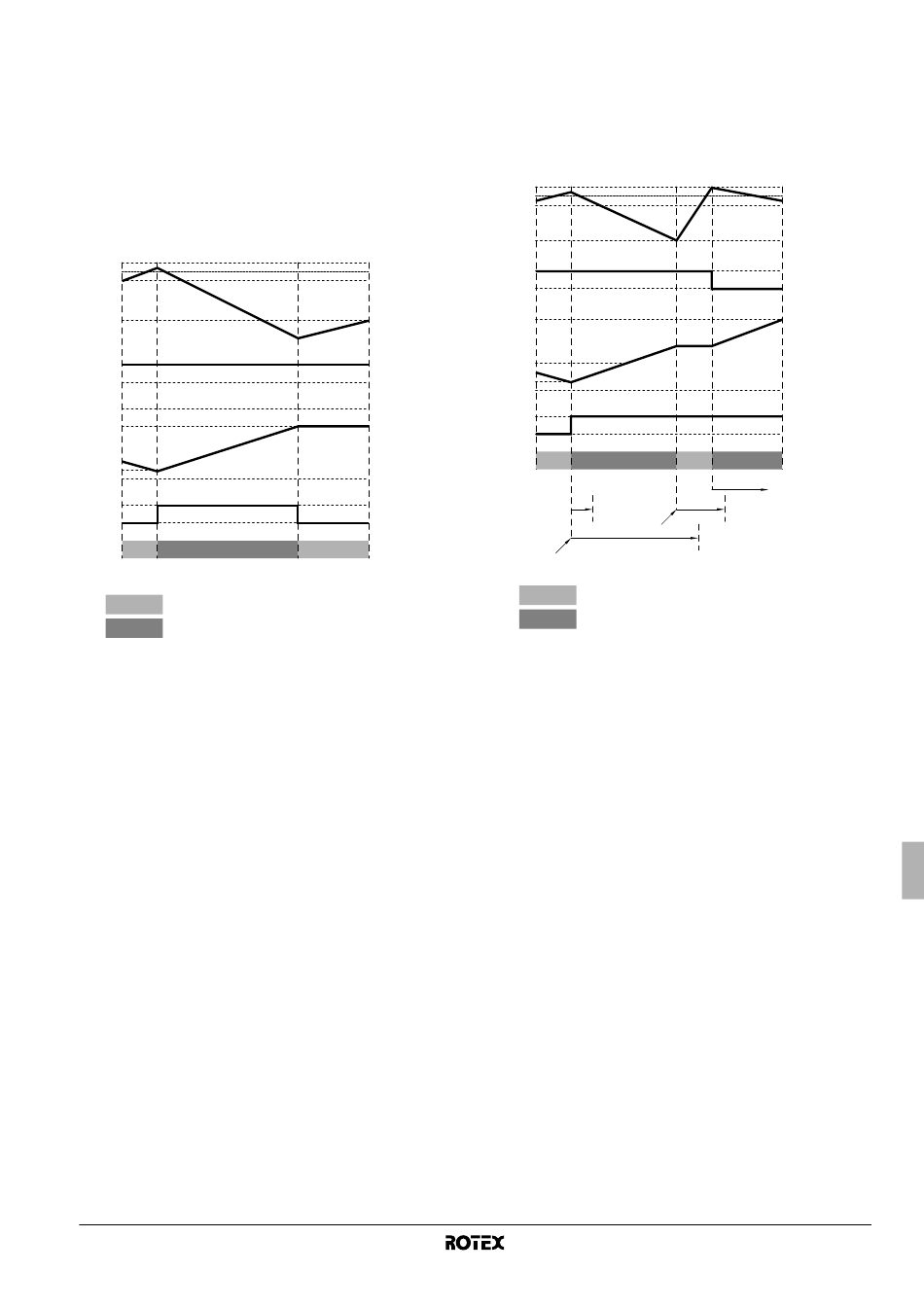

1 Warmhouden
Bij een gelijktijdig verzoek om verwarmen van ruimten en
verwarmen (warmhouden) van water voor huishoudelijk gebruik,
wordt het water voor huishoudelijk gebruik verwarmd tot de
maximum temperatuur warmhouden, waarna het verwarmen
van ruimten weer begint.
K
E
D
J
C
H
B
A
A Werking
Verwarmen van ruimten
Verwarmen van water voor huishoudelijk gebruik
B Verzoek thermo aan water voor huishoudelijk gebruik
warmhouden
C Temperatuur tank voor warm water voor huishoudelijk
gebruik
D Verzoek thermo aan kamertemperatuur
E Kamertemperatuur afstandsbediening
F Onderlimiet temperatuur warm water voor huishoudelijk
gebruik
G Bovenlimiet temperatuur warm water voor huishoudelijk
gebruik (maximaal mogelijke opslagtemperatuur) [b-03]
H Minimumtemperatuur warmhouden water voor
huishoudelijk gebruik [b-00]
J Maximumtemperatuur warmhouden water voor
huishoudelijk gebruik [b-01]
K Instelpunt kamerthermostaat afstandsbediening
ON AAN
OFF UIT
RKHBRD011~016ABV1+Y1
Binnenunit voor lucht-water-warmtepompsysteem
4PW61218-1A
om te voorkomen dat de
+0.5°C
–0.5°C
–3.0°C
ON
OFF
G
75°C
F 35°C
ON
OFF
2 Opslagwerking
Bij een gelijktijdig verzoek om verwarmen van ruimten en
verwarmen van water voor huishoudelijk gebruik (opslag), wordt
het water voor huishoudelijk gebruik verwarmd, maar zodra de
kamertemperatuur 3°C onder het instelpunt daalt, wordt het
verwarmen van ruimten gestart tot 0,5°C boven het instelpunt,
waarna het water voor huishoudelijk gebruik opnieuw wordt
verwarmd tot het opslaginstelpunt.
K
E
D
C
J
H
B
A
1
6
5
A Werking
Verwarmen van ruimten
Verwarmen van water voor huishoudelijk gebruik
B Verzoek thermo aan opslag warm water voor
huishoudelijk gebruik
C Temperatuur tank voor warm water voor huishoudelijk
gebruik
D Verzoek thermo aan kamertemperatuur
E Kamertemperatuur afstandsbediening
F Onderlimiet temperatuur warm water voor huishoudelijk
gebruik
G Bovenlimiet temperatuur warm water voor huishoudelijk
gebruik (maximaal mogelijke opslagtemperatuur) [b-03]
H Minimumtemperatuur warmhouden water voor
huishoudelijk gebruik [b-00]
J Maximumtemperatuur warmhouden water voor
huishoudelijk gebruik [b-01]
K Instelpunt kamerthermostaat afstandsbediening
ON AAN
OFF UIT
1 Minimum bedrijfstijd voor verwarmen van water voor
huishoudelijk gebruik (eerst 10 minuten [d-00])
2 Maximum bedrijfstijd voor verwarmen van water voor
huishoudelijk gebruik (eerst 30 minuten [d-01])
3 Interval minimum stoptijd voor verwarmen van water voor
huishoudelijk gebruik (eerst 15 minuten [d-02])
4 Geen gelijktijdige werking
5 Timers voor start verwarmen water voor huishoudelijk
gebruik
6 Timer voor start verwarmen van ruimten
(a) De minimum bedrijfstijd geldt alleen wanneer de kamertemperatuur meer
dan 3°C onder het instelpunt ligt en instelpunt J is bereikt.
(b) De maximum bedrijfstijd geldt alleen wanneer de kamertemperatuur meer
dan 0,5°C onder het instelpunt ligt en instelpunt J is bereikt.
+0.5°C
–0.5°C
–3.0°C
ON
OFF
G
75°C
F 35°C
ON
OFF
4
3
2
(a)
(b)
