Procedimiento; Descripción Detallada - Rotex RKHBRD011ABV1 Manuel D'installation

Procedimiento

Para cambiar uno o varios ajustes de campo siga las instrucciones
que se proporcionan a continuación.
3
2
Pulse el botón z durante un mínimo de 5 segundos para
1
introducir FIELD SET MODE [MODO DE AJUSTE DE CAMPO].

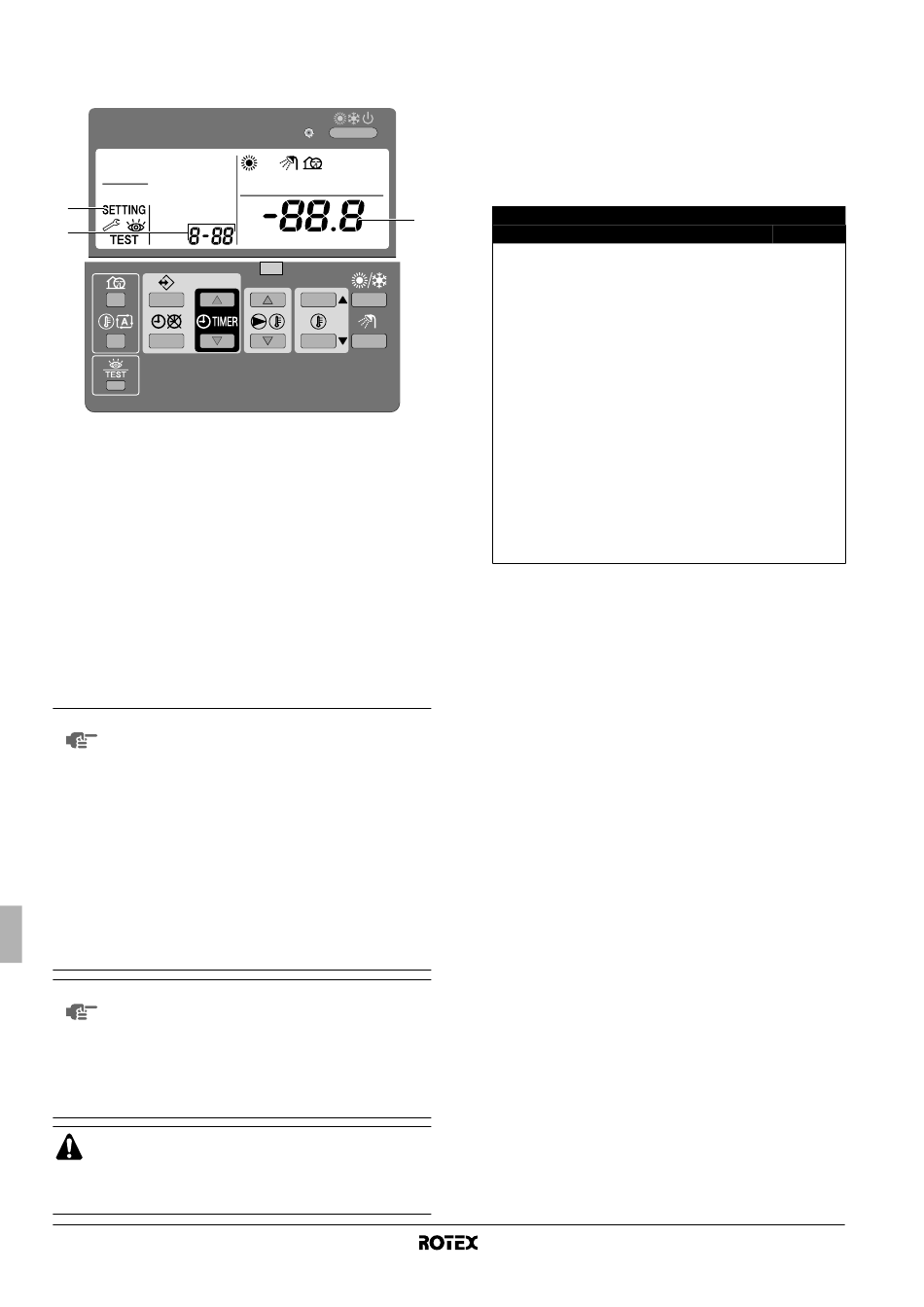

El icono $ (3) se mostrará en la pantalla. Se muestra el
código de ajuste de campo seleccionado ; (2), con el valor
de ajuste indicado a la derecha -(1).
Pulse el botón ébi para seleccionar el primer código de
2
ajuste de campo adecuado.
Pulse el botón ébj para seleccionar el segundo código de
3
ajuste de campo adecuado.
Pulse el botón pfi y el botón pfj para modificar
4
el ajuste de campo realizado.
Guarde el nuevo valor ajustado pulsando el botón pr.
5
6 Repita los pasos 2 a 4 para cambiar otros ajustes de campo
según sea necesario.
7 Cuando finalice, pulse el botón "z para salir del FIELD SET
MODE [MODO DE AJUSTE DE CAMPO].
■
NOTA Los cambios realizados en un ajuste de campo
determinado sólo se guardarán si se pulsa el
botón pr. Si se desplaza hasta un nuevo código
de ajuste de campo o pulsa el botón z se
descartarán los cambios realizados.
■
Los ajustes de campo se agrupan mediante su
primer código de ajuste de campo.
Por ejemplo, los ajustes de campo [0-00], [0-01],
[0-02] y [0-03] se definen como grupo "0".
Cuando se cambian válvulas diferentes dentro del
mismo grupo, al pulsar el botón pr se guardan
todos los valores modificados dentro de este
grupo.
Tenga en canta esto cuando modifique los ajustes
de campo dentro del mismo grupo y pulse el
botón pr.
■
Antes del envío, los valores ajustados han sido
NOTA
configurados conforme a las instrucciones que se
proporcionan
configuración personalizada" en la página 34.
■
Al salir del FIELD SET MODE [MODO DE
AJUSTE DE CAMPO], en la pantalla LCD del
control remoto
inicializarse la unidad.
Al navegar por los ajustes de campo, observará que
existen más ajustes de campo que los que se mencionan
en la "Tabla de configuración personalizada" en la
página 34. Estos ajustes de campo no son aplicables y
no se pueden modificar.
Manual de instalación
21
en el apartado "Tabla de
puede aparecer "88"
Descripción detallada
[0] Configuración del control remoto
■
[0-00] Nivel de autorización del usuario
El control remoto puede programarse para hacer que ciertos
botones y funciones no estén disponibles para el usuario.
Existen 2 niveles de autorización definidos. Ambos niveles
(nivel 2 y nivel 3) son básicamente los mismos, la única
diferencia es que para el nivel 3 no se pueden realizar ajustes
de la temperatura del agua (consulte la tabla de abajo).
1
Funcionamiento ON/OFF
Funcionamiento de calentamiento de
agua sanitaria ON/OFF
Ajuste de la temperatura de agua de
salida
Ajuste de la temperatura de la
habitación
Modo susurrante ON/OFF
Funcionamiento del punto de referencia
dependiente de las condiciones
climáticas ON/OFF
Ajuste del reloj
Programación del temporizador de
programación
Funcionamiento del temporizador de
programación ON/OFF
Ajustes de campo
Visualización del código de error
Prueba de funcionamiento
Por defecto no se define ningún nivel, por lo que todos los
botones y funciones son operables.
El ajuste de campo determina el nivel de autorización real. Para
el nivel de autorización 2, establezca el ajuste de campo [0-00]
en 2, para el nivel de autorización 3, establezca el ajuste de
campo [0-00] en 3.
Una vez que se haya establecido el ajuste de campo, el nivel de
autorización elegido no estará aún activo. La selección del nivel
de autorización seleccionado se realiza pulsando los botones
pi y pj simultáneamente, inmediatamente seguido por
los botones s y ba, manteniendo pulsados los cuatro
botones durante al menos 5 segundos. Tenga presente que no
se proporciona ninguna indicación en el control remoto.
Después del procedimiento, los botones bloqueados no estará
disponibles nunca más.
La desactivación del nivel de autorización seleccionado se
realiza de la misma manera.
■
[0-01] Valor de compensación de la temperatura de la
habitación
Si es necesario, se puede ajustar algún valor del termistor de la
unidad mediante un valor de corrección. Puede utilizarse como
contramedida para las tolerancias del termistor o falta de
capacidad.
La temperatura compensada (=temperatura medida más valor
de compensación) se utiliza para controlar el sistema y se
mostrará en el modo de lectura de temperatura. Consulte
también "[9] Compensación de temperatura automática" en la
página 26 para los valores de compensación de la temperatura
del agua de salida y la temperatura del agua caliente sanitaria.
■
[0-03] Estado: define si la instrucción ON/OFF puede utilizarse
en el temporizador de programación para la calefacción de
al
habitaciones.
El temporizador de programación de calefacción para
habitaciones puede programarse de dos formas diferentes:
según el punto de referencia de temperatura (tanto la
temperatura de agua de salida como la temperatura de
habitación) y en función de la instrucción ON/OFF.
Autorización
Nivel 2 Nivel 3
Operable Operable
Operable Operable
Operable —
Operable Operable
— —
Operable —
— —
— —
Operable Operable
— —
Operable Operable
— —
