Portée De Ce Manuel; Identification Du Modèle; Exemples D'application Typiques; Exemples D'application Avec Seulement 1 Émetteur De Chaleur Et 1 Source De Chaleur (Unité Rkhbrd) - Rotex RKHBRD011ABV1 Manuel D'installation

Commande à distance (option)
Une seconde commande à distance avec sonde d'ambiance intégrée
RKRUAHTA (option) peut être raccordée à l'unité intérieure. Le but
consiste à offrir la possibilité d'installer la commande à distance
standard près de l'unité (pour des motifs d'entretien) et à installer une
autre commande à distance à un autre endroit (par ex. le salle de
séjour) pour piloter l'installation.
Se reporter à "Installation de la commande à distance" à la page 17
pour plus de détails.
Thermostat d'ambiance (option)
Un thermostat d'ambiance en option RKRTR ou RKRTW peut être
raccordé à l'unité intérieure.
Se référer au manuel d'installation du thermostat d'ambiance pour
plus de détails.
Si cette option est installée, il n'est pas possible d'utiliser la
sonde d'ambiance de la commande à distance.
Kit de chauffage (option)
Un kit de chauffage RKBUH en option peut être combiné à l'unité
intérieure. Le but consiste à fournir une capacité de chauffage
supplémentaire lors de températures extérieures fraîches. Le kit de
chauffage affiche une capacité de chauffage de 6 kW et est
disponible pour des spécifications d'alimentation électrique mono- et
triphasée. Lors de l'utilisation de ce kit de chauffage, la pose d'une
carte PCB de demande en option est également requise.
Se référer au manuel d'installation du kit de chauffage pour plus de
détails.

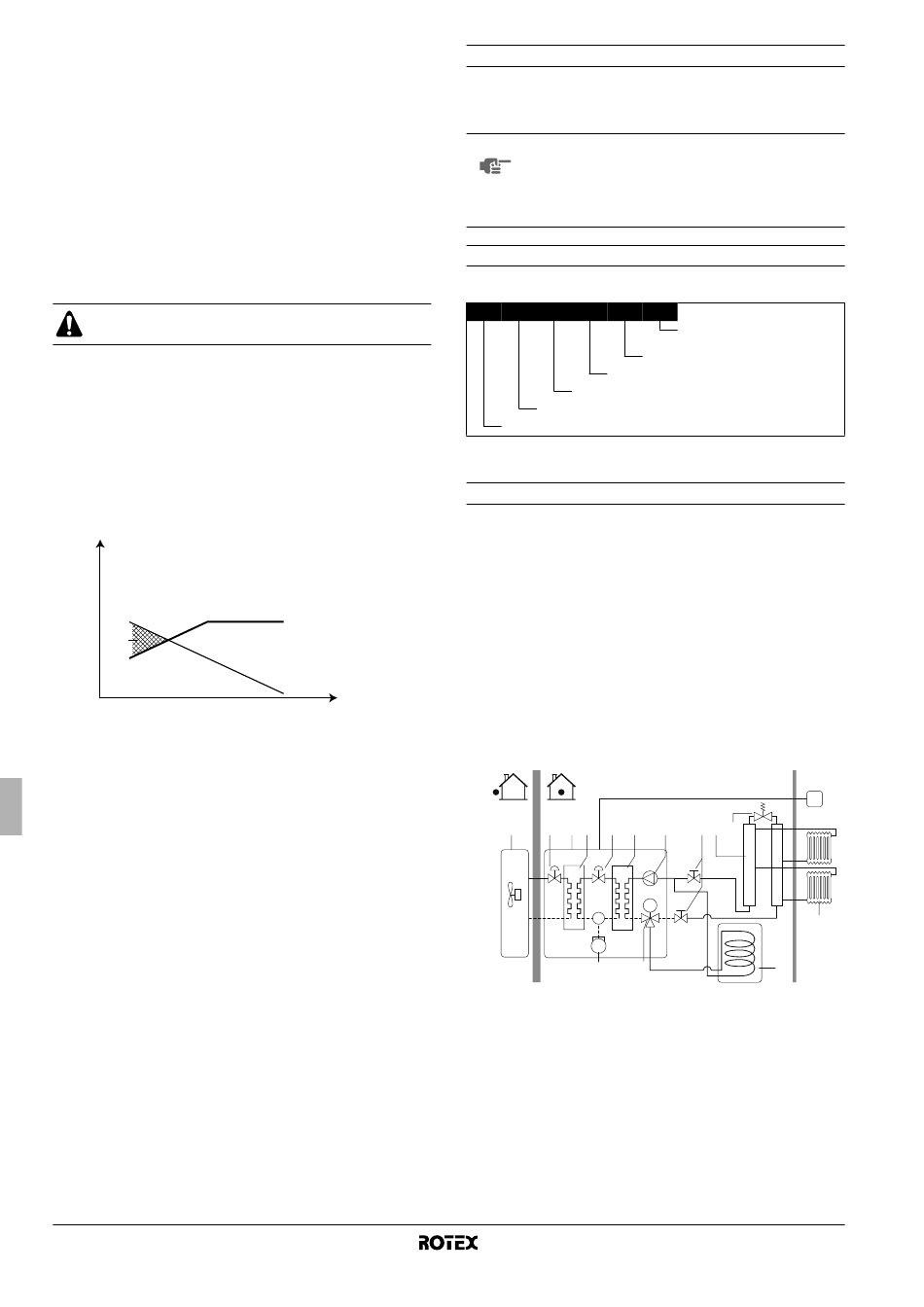

P
H
2
3
1
1 Capacité de la pompe à chaleur
2 Capacité de chauffage requise (en fonction du site)
3 Capacité de chauffage supplémentaire fournie par le kit de
chauffage
T
Température extérieure
A
P
Capacité de chauffage
H
Carte PCB E/S (option)
Une carte PCB E/S numérique EKRP1HBA peut être raccordée à
l'unité intérieure et être utilisée pour surveiller à distance votre
système. Cette carte d'adresse offre 3 sorties libres de tension:
Se reporter au manuel d'utilisation de l'unité intérieure et au manuel
d'installation de la carte PCB
d'informations.
Se reporter au schéma de câblage ou au schéma de raccordement
pour brancher cette carte PCB à l'unité.
Carte PCB de demande (option)
Une carte PCB de demande EKRP1AHTA en option peut être
raccordée à l'unité intérieure. Cette carte PCB est nécessaire
lorsque le kit de chauffage optionnel RKBUH ou le thermostat
d'ambiance Rotex RKRTR ou RKRTW est installé ou lorsqu'une
régulation avec points de consigne multiples est utilisée, et assure la
communication avec l'unité intérieure.
Se référer au manuel d'installation de la carte PCB de demande pour
plus de détails.
Se reporter au schéma de câblage ou au schéma de raccordement
pour brancher cette carte PCB à l'unité.
Manuel d'installation
2
T
A
E/S numérique pour plus
Portée de ce manuel
Ce manuel d'installation décrit les procédures de manipulation,
d'installation et de raccordement de tous les modèles d'unité
intérieure RKHBRD.
REMARQUE L'installation de la pompe à chaleur extérieure RRRQ
est décrite dans le manuel d'installation de l'unité
extérieure.
L'utilisation de l'unité intérieure est décrite dans le
manuel d'utilisation de l'unité intérieure.
Identification du modèle
Unité intérieure
RK HBR D 016 AB
Indication de capacité de chauffage (kW)
Type de réfrigérant R134a
Hydro box – chauffage haute température uniquement
Kit Rotex
(a) Pour connaître les valeurs exactes, se reporter à "Spécifications de l'unité" à la
page 39.

Exemples d'application typiques

Les exemples d'application ci-dessous sont fournis à titre d'illustra-
tion uniquement.
Exemples d'application avec seulement 1 émetteur de
chaleur et 1 source de chaleur (unité RKHBRD)
Si seulement 1 émetteur de chaleur (= tous les systèmes ont 1 point
de consigne d'eau), il est recommandé de NE PAS utiliser une
bouteille de compensation.
L'utilisation d'une bouteille de compensation affectera la commande
optimale de pompe de l'unité et augmentera inutilement le coût du
système.
■
Application 1
Chauffage de volume et chauffage d'eau chaude sanitaire avec
une seule commande à distance installée dans le salon.
1 12 2 3 12 4
5 8
1 Unité extérieure
2 Unité intérieure
3 Echangeur thermique
de réfrigérant
4 Echangeur thermique
d'eau
5 Compresseur
6 Pompe
7 Vanne d'arrêt
8 Ballon d'eau chaude
sanitaire (option)
Unité intérieure pour système de pompe à chaleur air à eau
V1
V1=1N~, 220-240 V, 50 Hz
Y1=3N~, 380-415 V, 50 Hz
Série
(a)
A B
C1
6 7 10 13
M
11
9
9 Vanne à 3 voies
motorisée (option)
10 Collecteur (non fourni)
11 Radiateur (non fourni)
12 Vanne d'expansion
électronique
13 Vanne de dérivation
(non fournie)
C1 Commande à distance
A Lieu d'installation
B Salle de séjour
RKHBRD011~016ABV1+Y1
