Progettazione dell'impianto idraulico

Durante la progettazione dell'impianto idraulico consultare sempre
"Esempi di applicazioni tipiche" a pagina 3.

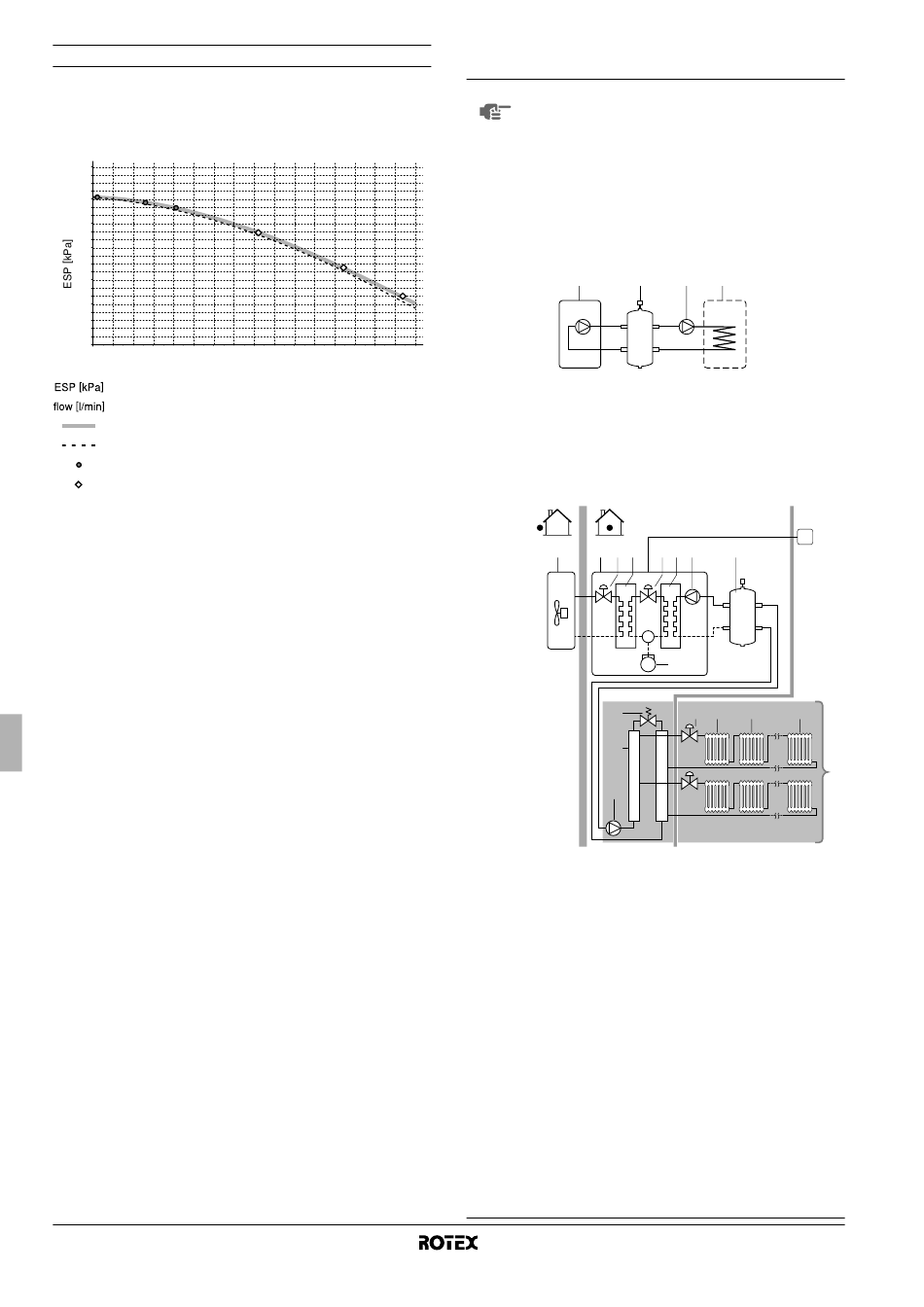

Durante la progettazione dell'impianto idraulico considerare sempre
la pressione statica esterna disponibile dell'unità RKHBRD*.
110
100
11 kW
14 kW
16 kW
90
80
70
60
50
40
30
20
10
0
15 17 19 21 23 25 27 29 31 33 35 37 39 41 43 45 47
flow [ l/min ]
Pressione statica esterna (kPa)
Flusso (l/min)
Senza valvola tridirezionale
Con valvola tridirezionale
Pressione statica esterna massima se ΔT = 10°C
Pressione statica esterna massima se ΔT = 5°C
I giri al minuto della pompa vengono regolati per mantenere un ΔT
fisso tra la temperatura dell'acqua di ritorno e la temperatura
dell'acqua in uscita.
Manuale d'installazione
7
11 kW
14 kW
16 kW
Questo grafico della pressione statica esterna è valido quando la
pompa raggiunge il massimo dei giri al minuto.
NOTA Se si sostituisce una vecchia caldaia a gas o a olio
combustibile con un impianto a pompa di calore aria-
acqua (RKHBRD*):
■
controllare sempre le specifiche della pompa
della vecchia unità;
■
se la pressione statica esterna della pompa è
superiore alla
dell'impianto a pompa di calore aria-acqua,
installare una pompa addizionale con una
pressione statica esterna superiore in combina-
zione con una bombola di compensazione.
1 2
1 Impianto a pompa di calore aria-acqua
(RKHBRD*)
2 Bombola di compensazione
3 Pompa con pressione statica esterna elevata
(non di fornitura)
Esempio di un impianto con pressione statica
esterna elevata
1 2 3 4
11
10
9
1 Unità esterna
2 Unità interna
3 Valvola d'espansione elettronica
4 Scambiatore di calore refrigerante
5 Scambiatore di calore ad acqua
6 Pompa
7 Compressore
8 Bombola di compensazione (non di fornitura)
9 Pompa (non di fornitura)
10 Collettore (non di fornitura)
11 Valvola by-pass (non di fornitura)
12 Valvola di chiusura (non di fornitura)
13 Radiatore (non di fornitura)
C1 Telecomando
A Luogo di installazione
B Soggiorno
C Esempio di un impianto con pressione statica
elevata: radiatori installati in serie o tubature
molto piccole
Unità interna per sistema a pompe di calore aria-acqua
pressione statica esterna
3 4
A B
C1
3 5 6 8
7
12 13 13 13
C
RKHBRD011~016ABV1+Y1
4PW61218-1A
