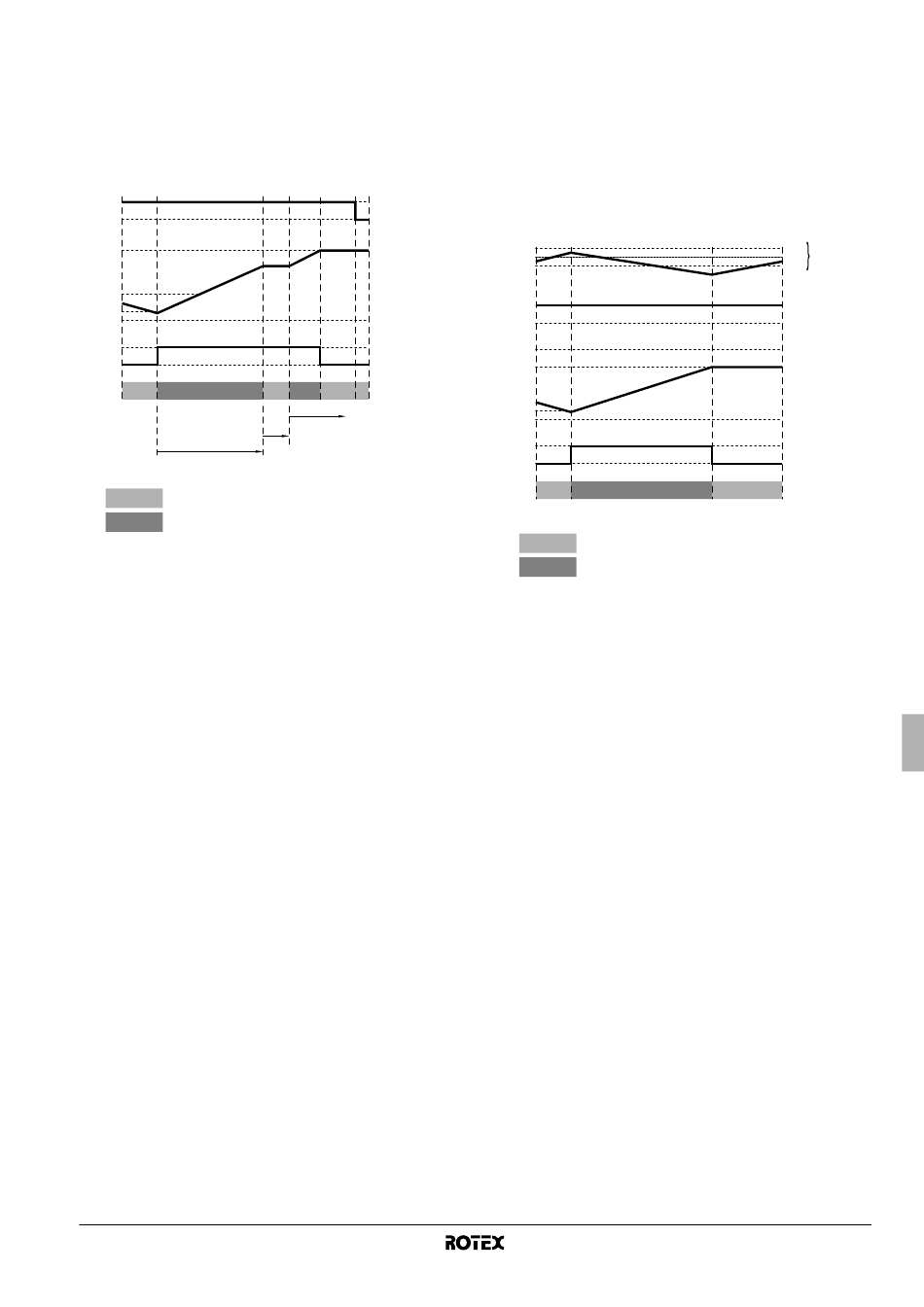

2 Operazione di conservazione
Quando si richiede il riscaldamento dell'ambiente e dell'acqua
per usi domestici (conservazione) allo stesso tempo, l'acqua per
usi domestici sarà riscaldata in base al timer di funzionamento,
dopodiché riprenderà il riscaldamento dell'ambiente in base al
timer di funzionamento e, quindi, si avvierà di nuovo il
riscaldamento dell'acqua per usi domestici in base al timer di
funzionamento. Il ciclo continuerà fino al raggiungimento del set
point di conservazione.
D
C
J
H
B
A
1
A Funzionamento
Riscaldamento dell'ambiente
Riscaldamento dell'acqua per usi domestici
B Funzione termica su richiesta per la conservazione
dell'acqua calda per usi domestici
C Temperatura del serbatoio dell'acqua calda per usi
domestici
D Funzione termica su richiesta per l'acqua in uscita
F Limite inferiore per la temperatura dell'acqua calda per usi
domestici
G Limite superiore per la temperatura dell'acqua calda per
usi domestici (temperatura di conservazione massima
possibile) [b-03]
H Temperatura minima per il riscaldamento dell'acqua calda
per usi domestici [b-00]
J Temperatura massima per il riscaldamento dell'acqua
calda per usi domestici [b-01]
ON ACCESO
OFF SPENTO
1 Tempo minimo di funzionamento per il riscaldamento
dell'acqua calda per usi domestici (30 minuti iniziali [d-01])
2 Tempo minimo di arresto a intervalli per il riscaldamento
dell'acqua calda per usi domestici (15 minuti iniziali [d-02])
3 Tempo massimo di funzionamento per il riscaldamento
dell'acqua calda per usi domestici (30 minuti iniziali [d-01])
RKHBRD011~016ABV1+Y1
Unità interna per sistema a pompe di calore aria-acqua
4PW61218-1A
ON
OFF
G
75°C
F
35°C
ON
OFF
3
2
Termostato ambiente esterno
Quando viene raggiunta la temperatura di riscaldamento, l'accumulo
di calore del serbatoio dell'acqua calda per usi domestici viene
determinato dal termostato ambiente esterno e dai timer di
funzionamento programmati dall'installatore.
1 Operazione di riscaldamento
Quando si richiede il riscaldamento dell'ambiente e dell'acqua
per usi domestici (riscaldamento) allo stesso tempo, l'acqua per
usi domestici sarà riscaldata fino alla massima temperatura di
riscaldamento, dopodiché
dell'ambiente.
E
D
J
C
H
B
A
A Funzionamento
Riscaldamento dell'ambiente
Riscaldamento dell'acqua per usi domestici
B Funzione termica su richiesta per il riscaldamento
dell'acqua calda per usi domestici
C Temperatura del serbatoio dell'acqua calda per usi
domestici
D Funzione termica su richiesta della temperatura ambiente
E Temperatura ambiente del comando a distanza
F Limite inferiore per la temperatura dell'acqua calda per usi
domestici
G Limite superiore per la temperatura dell'acqua calda per
usi domestici (temperatura di conservazione massima
possibile) [b-03]
H Temperatura minima per il riscaldamento dell'acqua calda
per usi domestici [b-00]
J Temperatura massima per il riscaldamento dell'acqua
calda per usi domestici [b-01]
K Set point del termostato ambiente esterno
L Isteresi dell'accensione/spegnimento del termostato
ambiente esterno
ON ACCESO
OFF SPENTO
riprenderà il riscaldamento
+X°C
L
K K
–X°C
ON
OFF
G
75°C
F 35°C
ON
OFF
