2 adet farklı ısı kaynağı ile uygulama örnekleri (yardımcı
kazan + RKHBRD ünitesi)
2 adet ısı kaynağı kullanıldığında, dengeleme kabının aşağıdaki gibi
kullanılması önerilir:
■
Uygulama 5
Yardımcı kazan ile hacim ısıtma (alternatif işletim)
Rotex iç ünite ile veya sistem içinde bağlı olan bir yardımcı kazan
ile hacim ısıtma uygulaması. Yardımcı bir kontak, RKHBRD* iç
ünitenin mi yoksa kazanın mı çalışacağına karar verir. Bu
yardımcı kontak, örn. dışarıdaki bir termostat, bir elektrik tarifesi
kontağı, manüel olarak çalıştırılan bir kontak, vs. olabilir.
İkisi birden çalışma, kullanım sıcak suyu ısıtma işletiminde değil
yalnız hacim ısıtma işletiminde mümkündür. Bu tür uygulamada
kullanım sıcak suyu daima Rotex iç ünitesine bağlı olan kullanım
sıcak su deposu tarafından sağlanır.

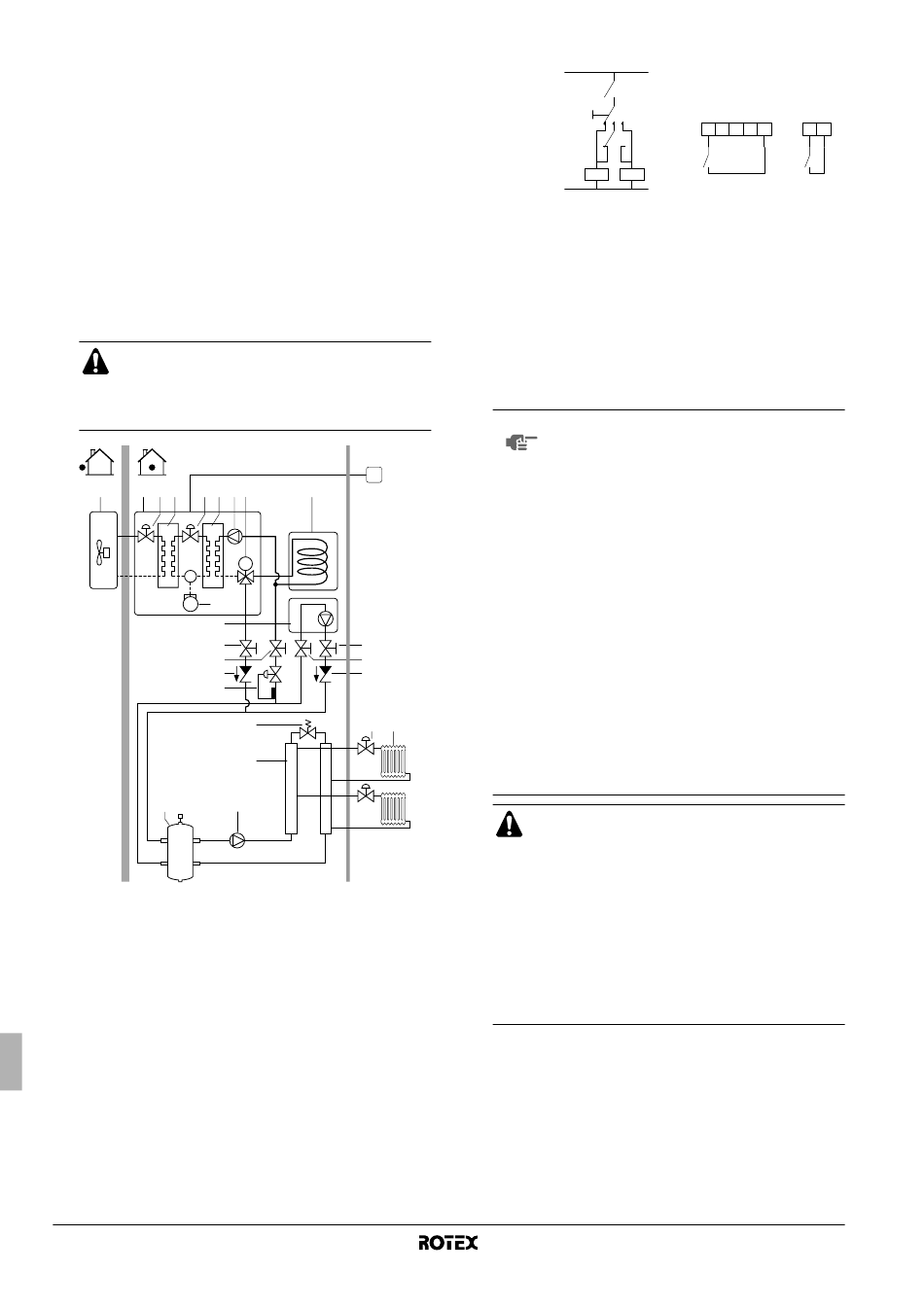

Yardımcı kazan aşağıdaki resimlere uygun olarak boru
sistemine ve saha kablo bağlantılarına entegre edilmelidir.
■
Kazanın ve sistem içine entegrasyonunun ilgili
Avrupa ve ulusal düzenlemelere uygun olması
temin edilmelidir.
■
Kazan sistemindeki hatalı veya güvenli olmayan
durumlardan Rotex sorumlu tutulamaz.
1 2 3 4 3 5 6
9
10
12
12
13
19
11
1 Dış ünite
2 İç ünite
3 Elektronik genleşme
valfı
4 Soğutucu ısı eşanjörü
5 Su ısı eşanjörü
6 Pompa
7 Motorlu 3 yollu vana
(opsiyonel)
8 Kullanım sıcak suyu
deposu (opsiyonel)
9 Kompresör
10 Kazan (sahadan temin
edilir)
11 Dengeleme kabı
(sahadan temin edilir)
12 Kesme vanası
Montaj kılavuzu
5
A B
C1
7 8
M
20
20
13
16 17 18
15
14
13 Çek valf
(sahadan temin edilir)
14 Pompa (sahadan temin
edilir)
15 Kolektör (sahadan
temin edilir)
16 Baypas vanası
(sahadan temin edilir)
17 Kesme vanası
(sahadan temin edilir)
18 Radyatör (sahadan
temin edilir)
19 Su sıcaklık regülatörü
(sahadan temin edilir)
20 Kesme vanası
(sahadan temin edilir)
C1 Uzaktan kumanda
A Montaj konumu
B Oturma odası
■
Saha kablo bağlantıları
L
th
RKHBRD*/auto / Boiler
C
K1A K2A
N
Boiler thermostat Kazan termostatı
C Yardımcı kontak (normalde kapalı)
th Yalnız ısıtma oda termostatı
K1A RKHBRD* ünitesinin çalıştırılması için yardımcı
röle (sahadan temin edilir)
K2A Kazanın çalıştırılması için yardımcı röle (sahadan
temin edilir)
■
İşletim
Oda termostatı (th) kapandığında, yardımcı kontağın (C)
konumuna bağlı olarak ya RKHBRD* ünitesi yada kazan
çalışmaya başlar.
■
NOT RKHBRD* ünitesi ile kazan arasında sık sık
geçiş yapılmasının önlenmesi için yardımcı
kontağın yeterli farka veya zaman gecikmesine
sahip olması temin edilmelidir. Yardımcı kontak
(C) bir dış hava sıcaklık termostatıdır, güneş
tarafından
AÇILIP/KAPATILMAMASI için termostatı gölge
bir yere yerleştirin.
Sık anahtarlama kazanda erken safhada
korozyona neden olabilir. Kazanın imalatçısına
danışın.
■
RKHBRD* ünitesinin ısıtma işletimi sırasında,
kullanıcı arabiriminde ayarlanan hedef çıkış
suyu sıcaklığına
çalışacaktır. Hava durumuna bağlı işletim etkin
olduğunda, su sıcaklığı dış hava sıcaklığına
bağlı olarak otomatikman belirlenir.
Kazanın ısıtma işletimi sırasında, kazan
denetleyicisinde ayarlanan hedef çıkış suyu
sıcaklığına ulaşmak için kazan çalışacaktır.
Kazan üzerindeki hedef çıkış suyu sıcaklık
ayar noktasını hiçbir zaman 80°C üzerine
ayarlamayın.
RKHBRD* ısı eşanjörüne gelen dönüş suyunun hiçbir
zaman 80°C üzerine çıkmadığından emin olun.
Bunun için, kazan denetleyicisindeki hedef çıkış suyu
sıcaklık ayar noktasını hiçbir zaman 80°C üzerine
getirmeyin ve gerekirse RKHBRD* ünitesinin dönüş
suyu akışına bir su sıcaklık
Çek valfların (sahadan temin edilir) sisteme doğru bir
şekilde takıldığından emin olun.
Oda termostatının (th) sık sık AÇMA/KAPAMA
yapmadığından emin olun.
Bu kurala uyulmaması
hasarlardan Rotex sorumlu olmayacaktır.
(a) Su sıcaklık regülatörü 80°C için ayarlanmalıdır ve ölçülen sıcaklık 80°C'yi
aştığında üniteye gelen dönüş suyu akışını kesmek üzere çalışmalıdır.
Sıcaklık daha alt bir seviyeye düştüğünde, su sıcaklık regülatörü
RKHBRD* ünitesine gelen dönüş suyu akışını tekrar açmak üzere
çalışmalıdır.
RKHBRD*
Boiler
thermostat
A8P
1 2 3 4 5 X Y
K1A K2A
etkilenmemesi ya da
ulaşmak için ünite
(a)
regülatörü takın.
sonucunda doğabilecek
RKHBRD011~016ABV1+Y1
Hava su tipi ısı pompa sistemi iç ünitesi
4PW61218-1A
