Příslušenství
Příslušenství dodávané k této jednotce
(Viz obrázek 1)
1
Instalační návod
2
Návod k obsluze
3
Návod k vybalení
4
Schéma zapojení
5
Sada uživatelského rozhraní (dálkový ovladač, 4 montážní
šrouby, 2 zátky)
6
Šrouby (2x montážní šroub horního panelu + 2x montážní
šroub spodního protihlukového panelu + 4x montážní šroub
zdvihacího panelu)
7
Svorka
8
O-kroužek (náhradní díl)
9
Průchodka (malá)
10
Průchodka (velká)
11
Izolace horního panelu
12
Zdvihací panel (určený ke zdvihu jednotky)
13
Ohebné výstupní potrubí vody
14
Ohebné přívodní potrubí vody (s manometrem)

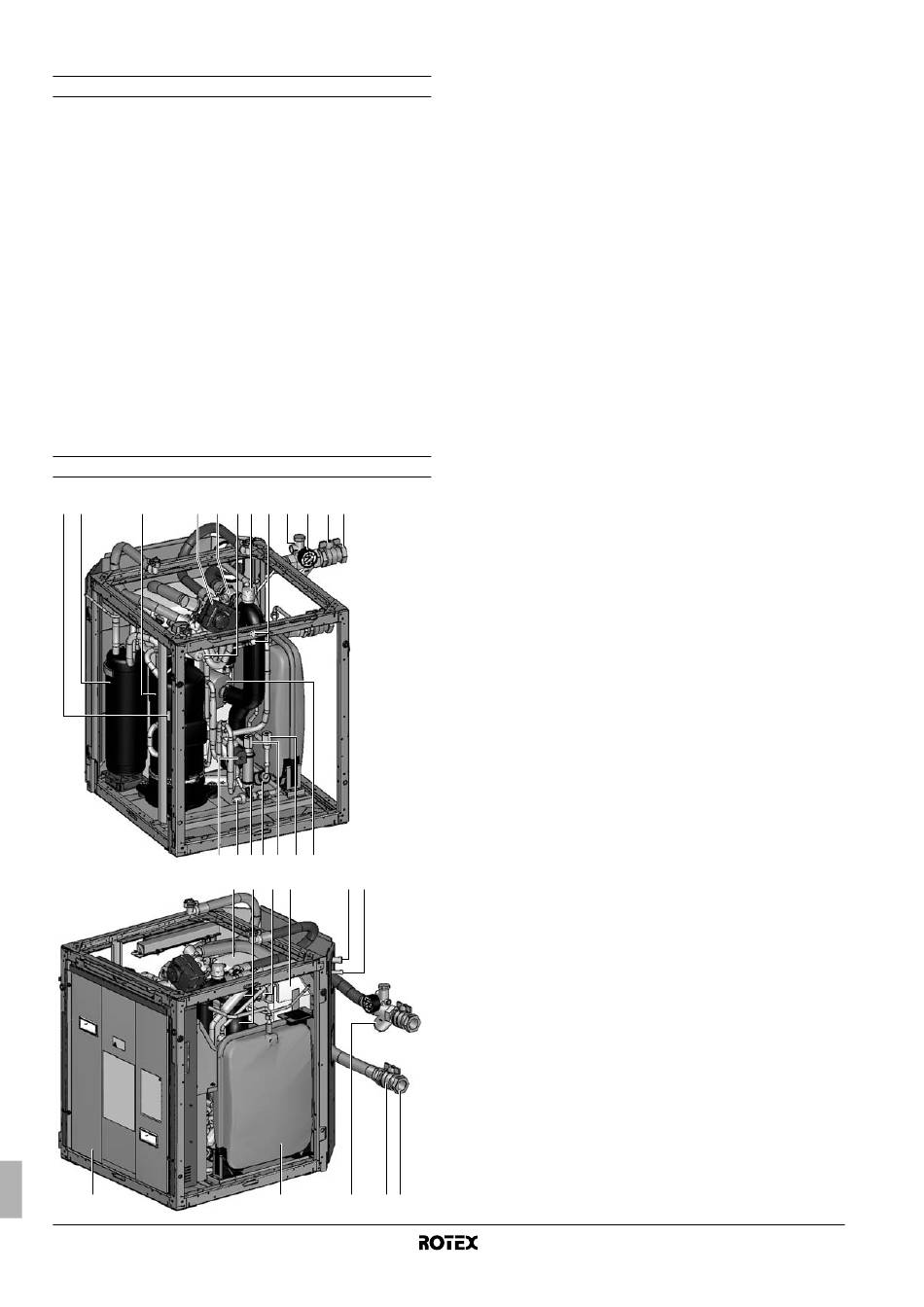

Přehled vnitřní jednotky
Hlavní součásti
2 18
17
19
24
21 10
3
Instalační manuál
7
20
1
16 15
13
7
8
2 2
23 23
14
4
2
22
4
6
5
12
11
7
9
1.
Odvzdušňovací ventil
Vzduch zbývající ve vodním okruhu se automaticky vypustí
odvzdušňovacím ventilem.
2.
Teplotní snímače (termistory)
Teplotní snímače zjišťují teplotu vody a chladiva v různých
místech okruhu.
3.
Rozváděcí skříňka
Rozváděcí skříňka obsahuje hlavní elektronické a elektrické
součásti jednotky.
4.
Výměníky tepla
5.
Připojení potrubí kapalného chladiva R410A
6.
Připojení potrubí plynného chladiva R410A
7.
Uzavírací ventily
Uzavírací ventily přívodu vody a odtoku vody umožňují oddělit
obvod vnitřní jednotky od vodovodního okruhu. Toto řešení
usnadňuje vypouštění a čištění filtru vnitřní jednotky.
8.
Vstupní přípojka vody
9.
Výstupní přípojka vody
10. Vypouštěcí ventil
11. Vodní filtr
Vodní filtr odstraňuje z vody nečistotu, aby nedošlo k poškození
čerpadla nebo k zanesení výměníku tepla. Vodní filtr je třeba
pravidelně čistit. Viz "Činnosti údržby" na straně 35.
12. Expanzní nádoba (12 l)
13. Tlakoměr
Tlakoměr umožňuje sledovat tlak vody ve vodním okruhu.
14. Čerpadlo
Čerpadlo pohání vodu vodním okruhem.
15. Přetlakový pojistný ventil
Přetlakový pojistný ventil brání vzniku nadměrného tlaku ve
vodním okruhu; otevírá se při tlaku 3 bar a vypouští malé
množství vody.
16. Servisní přípojky R134a
17. Kompresor
18. Akumulátor
19. 3-cestný ventil (volitelný) (dodávaný s nádrží RKHTS* na horkou
užitkovou vodu)
Motorem ovládaný 3-cestný ventil určuje, zda se bude výstup
vody využívat k prostorovému vytápění nebo k ohřevu nádrže
horké užitkové vody.
20. 4-cestný ventil
21. 2-cestný ventil
22. Tepelná ochrana
23. Elektronický expanzní ventil
24. T-odbočka (volitelná) (dodávaná s nádrží RKHTS* na horkou
užitkovou vodu)
Vnitřní jednotka pro systém tepelných čerpadel vzduch-voda
RKHBRD011~016ABV1+Y1
4PW61218-1A
