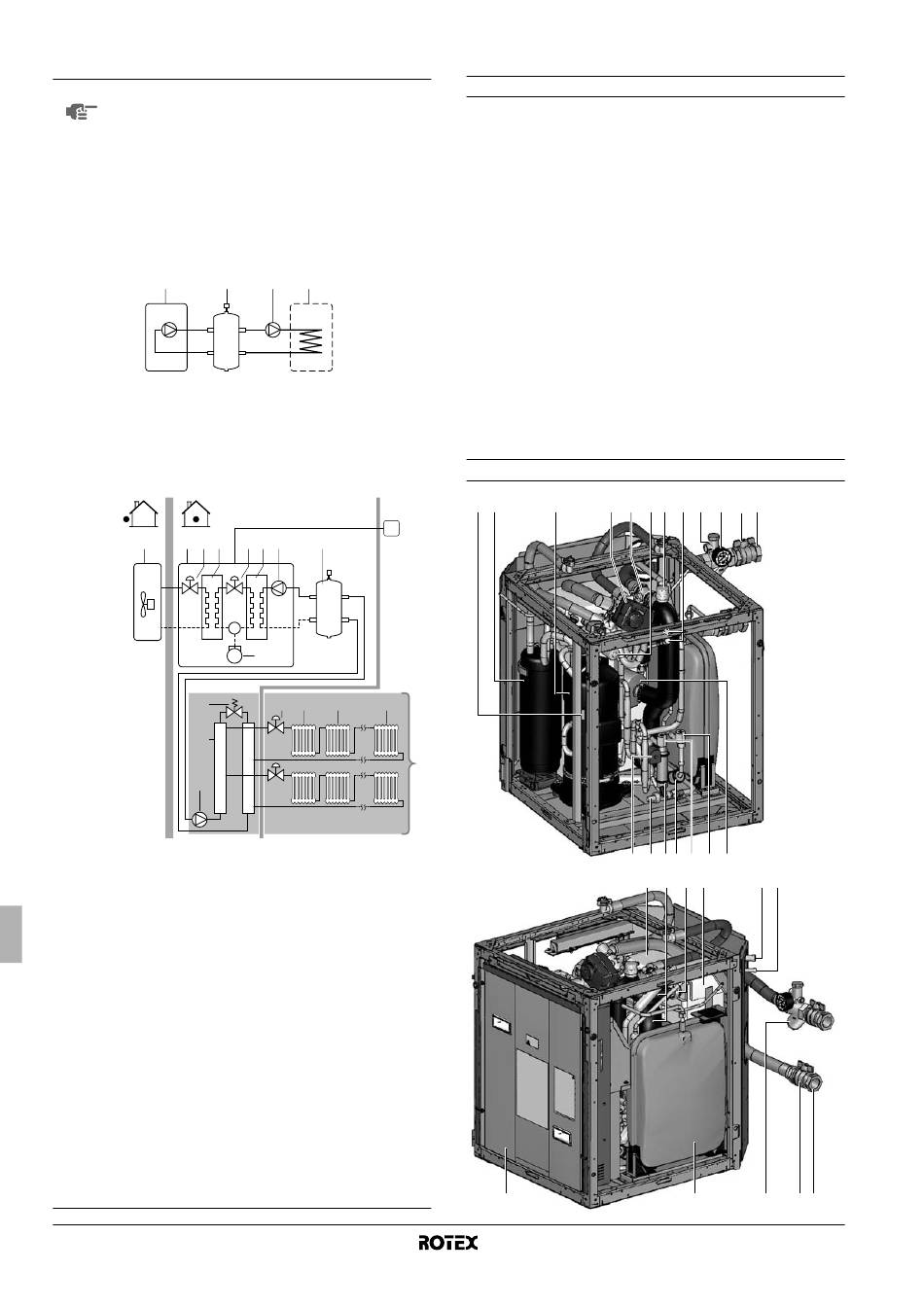

Este gráfico de presión estática externa es válido a rpm máximas de
la bomba.
NOTA
Cuando sustituya una caldera de gas o gasoil vieja por
un sistema de bomba de calor aire a agua
(RKHBRD*):
compruebe siempre las especificaciones de la
bomba de la unidad vieja;
si la presión estática externa de dicha bomba es
mayor que la presión estática externa del sistema
de bomba de calor de aire a agua, instale una
bomba adicional con una presión estática externa
más alta en combinación con la botella de
equilibrado.
1
2
1
Sistema de bomba de calor aire a agua
(RKHBRD*)
2
Botella de equilibrado
3
Bomba de presión estática externa alta
(suministro independiente)
Ejemplo de sistema de presión estática externa alta
1
2
3
4
11
10
9
1
Unidad exterior
2
Unidad interior
3
Válvula de expansión electrónica
4
Intercambiador de calor de refrigerante
5
Intercambiador de calor del agua
6
Bomba
7
Compresor
8
Botella de equilibrado (suministro independiente)
9
Bomba (suministro independiente)
10
Colector (suministro independiente)
11
Válvula de by-pass (suministro independiente)
12
Válvula de cierre (suministrada independientemente)
13
Radiador (suministro independiente)
C1
Mando a distancia
A
Lugar de instalación
B
Sala de estar
C
Ejemplo de sistema de presión estática externa
alta: radiadores instalados en serie o con
tubería muy pequeña
Manual de instalación
7
3
4
A
B
C1
3
5 6
8
7
12 13
13
13
C
A
CCESORIOS

Accesorios suministrados con la unidad

(Consulte figura 1)
1
Manual de instalación
2
Manual de operación
3
Hoja de instrucciones de desembalaje
4
Diagrama de cableado
5
Kit de interfaz de usuario (control remoto, 4 tornillos de fijación,
2 conectores)
6
Tornillos (2x tornillos de fijación de placa superior + 2x tornillos
de fijación de placa inferior amortiguadora + 4x tornillos de
placa de elevación)
7
Abrazadera
8
Junta tórica (pieza de repuesto)
9
Ojal (pequeño)
10
Ojal (grande)
11
Aislamiento de la placa superior
12
Placa de elevación (para levantar la unidad)
13
Tubería de salida de agua flexible
14
Tubería de entrada de agua flexible (con manómetro)
D
ESCRIPCIÓN GENERAL DE LA UNIDAD INTERIOR

Componentes principales

2 18
17
19
24
21 10
3
Unidad interior para bomba de calor de aire-agua
20
1
16 15
13
7
8
2 2
23 23
14
4
2
22
4
6
5
12
11
7
9
RKHBRD011~016ABV1+Y1
4PW61218-1A
