Régulation Avec Points De Consigne Multiples - Rotex RKHBRD011ABV1 Manuel D'installation

2 Fonctionnement de stockage
Lors d'une demande simultanée de chauffage de volume et
d'eau sanitaire (stockage), l'eau sanitaire sera chauffée, mais
dès que la température de la pièce baisse de 3°C par rapport au
point de consigne, le chauffage de volume démarrera jusqu'à
0,5°C au-dessus du point de consigne, puis l'eau sanitaire sera
à nouveau chauffée jusqu'au point de consigne de stockage.
K
E
D
C
J
H
B
A
1
6
5
A Utilisation
Chauffage de volume
Chauffage de l'eau sanitaire
B Demande thermo ON de stockage d'eau chaude sanitaire
C Température du ballon d'eau chaude sanitaire
D Demande thermo ON de température ambiante
E Température ambiante de la commande à distance
F Température de limite inférieure d'eau chaude sanitaire
G Température limite supérieure d'eau chaude sanitaire
(température de stockage maximum possible) [b-03]
H Température minimum de réchauffement d'eau chaude
sanitaire [b-00]
J Température maximum de réchauffement d'eau chaude
sanitaire [b-01]
K Point de consigne de thermostat de la commande à
distance
ON MARCHE
OFF ARRET
1 Durée de fonctionnement minimale pour le chauffage de
l'eau sanitaire (d'abord 10 minutes [d-00])
2 Durée de fonctionnement maximale pour le chauffage de
l'eau sanitaire (d'abord 30 minutes [d-01])
3 Intervalle de temps d'arrêt minimum pour le chauffage de
l'eau sanitaire (d'abord 15 minutes [d-02])
4 Pas de fonctionnement simultané
5 Programmateurs pour démarrage du chauffage d'eau
sanitaire
6 Programmateur pour démarrage du chauffage de volume
(a) La durée de fonctionnement minimale est uniquement valable lorsque la
température ambiante est inférieure de plus de 3°C au point de consigne et
que le point de consigne J est atteint.
(b) La durée de fonctionnement maximake est uniquement valable lorsque la
température ambiante est inférieure de plus de 0,5°C au point de consigne
et que le point de consigne J est atteint.
Manuel d'installation
30
+0.5°C
–0.5°C
–3.0°C
ON
OFF
G
75°C
F 35°C
ON
OFF
4
3
2
(a)
(b)
Régulation avec points de consigne multiples
Si l'utilisateur souhaite utiliser une régulation avec des points de
consigne multiples, un dispositif de réduction de température (
est nécessaire. Le dispositif de réduction de température permit de
réduire la température d'eau à l'arrivée qui alimentera la (ou les)
différente(s) zone(s) à chauffer.
Lorsque les dispositifs de réduction de température sont installés, le
système peut être configuré pour utiliser plusieurs points de
consigne d'eau.
Les points de consigne d'eau peuvent être sélectionnés en fonction
des modes de fonctionnement des points de consigne multiples.
Les 2 modes possibles sont expliqués en détail ci-dessous.
Régulation avec points de consigne multiples conformément au
schéma A
En fonctionnement normal, les modes de chauffage d'eau sanitaire
et de chauffage de volume sont séparés et activés en intermittence
pour satisfaire une requête simultanée. A cette fin, un schéma A de
points de consigne multiples peut être configuré pour permettre un
fonctionnement du chauffage d'eau sanitaire et du chauffage de
volume simultané sans pause.

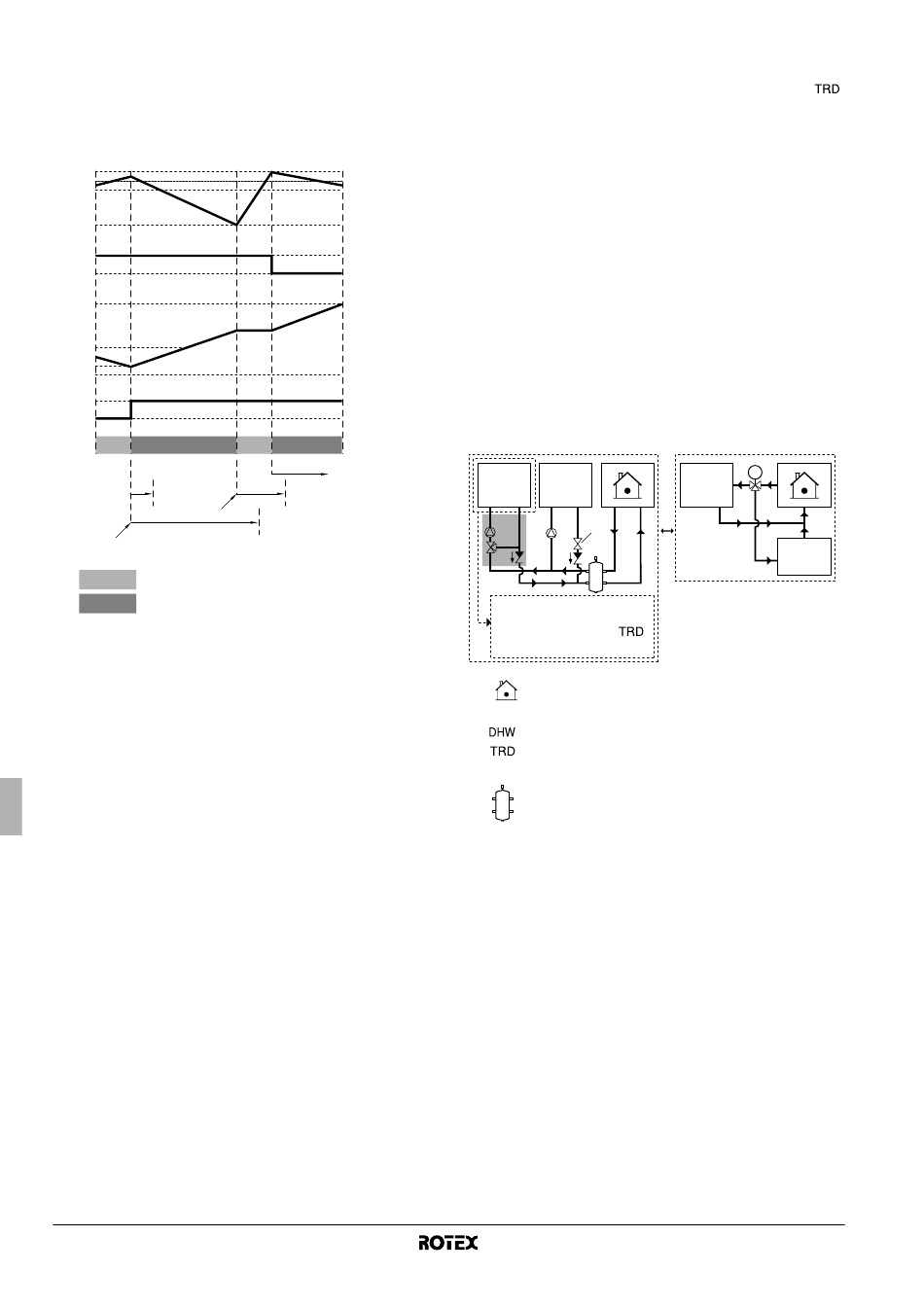

Aperçu schématique:
Conception du mode A
Space 1 DHW
TRD
1
Une protection est requise sous
la forme d'un dispositif de
réduction de température (
(en fonction du point de consigne)
Unité intérieure
1 Vanne d'arrêt d'eau chaude sanitaire (non fournie)
Ballon d'eau chaude sanitaire
Dispositif de réduction de température
Space 1 Volume 1
Bouteille de compensation
■
Pendant le fonctionnement du chauffage de volume, l'eau est
fournie sur la base du point de consigne de température d'eau
sélectionné pour le chauffage de volume. Une vanne d'arrêt
(non fournie) doit être installée dans le circuit de serpentin du
ballon d'eau chaude sanitaire. La vanne doit être fermée pour
protéger le ballon d'eau chaude sanitaire contre tout
refroidissement dû à une eau à température inférieure
traversant le serpentin pendant le chauffage de volume. Le
raccordement et la commande de cette vanne d'arrêt relèvent
de la responsabilité de l'installateur.
■
Pendant le fonctionnement du chauffage d'eau sanitaire, le point
de consigne de température d'eau est normalement supérieur
au point de consigne demandé pendant le fonctionnement du
chauffage de volume. La vanne laissant entrer l'eau dans le
serpentin du ballon d'eau chaude sanitaire est ouverte. La
pompe à chaleur fournira de l'eau à une température supérieure
à ce qui est nécessaire pour la production d'eau chaude
sanitaire. A ce stade, les appareils à température inférieure
doivent être protégés contre une température d'eau supérieure
par une vanne de réduction de température.
La configuration du mode A permet 2 points de consigne de
chauffage de volume et un point de consigne d'eau chaude sanitaire
(identique à la conception classique).
Unité intérieure pour système de pompe à chaleur air à eau
Conception classique
M
Space 1
DHW
)
