Boru Bağlantı Işleri; Soğutucu Borularının Işlemi - Rotex RKHBRD011ABV1 Manuel D'installation

■
Boru bağlantı işlerini "Boru bağlantı işleri" sayfa 11 bölümünde
açıklandığı şekilde yapın.
■
"Su doldurulması" sayfa 14 bölümünde açıklandığı biçimde
sistemi suyla doldurun.
■
Elelktrik kablo bağlantı işlerini "Elektrik kablo tesisatı" sayfa 14
bölümünde açıklandığı şekilde yapın.
■
Muhafazanın tam sızdırmaz yapılması için montaj deliklerini
macun veya yalıtım malzemeleri (sahada hazırlanacak) ile
tıkayın.
■
İşletim öncesi kontrolleri "İlk çalıştırma ve konfigürasyon"
sayfa 18 bölümünde açıklandığı şekilde gerçekleştirin.
■

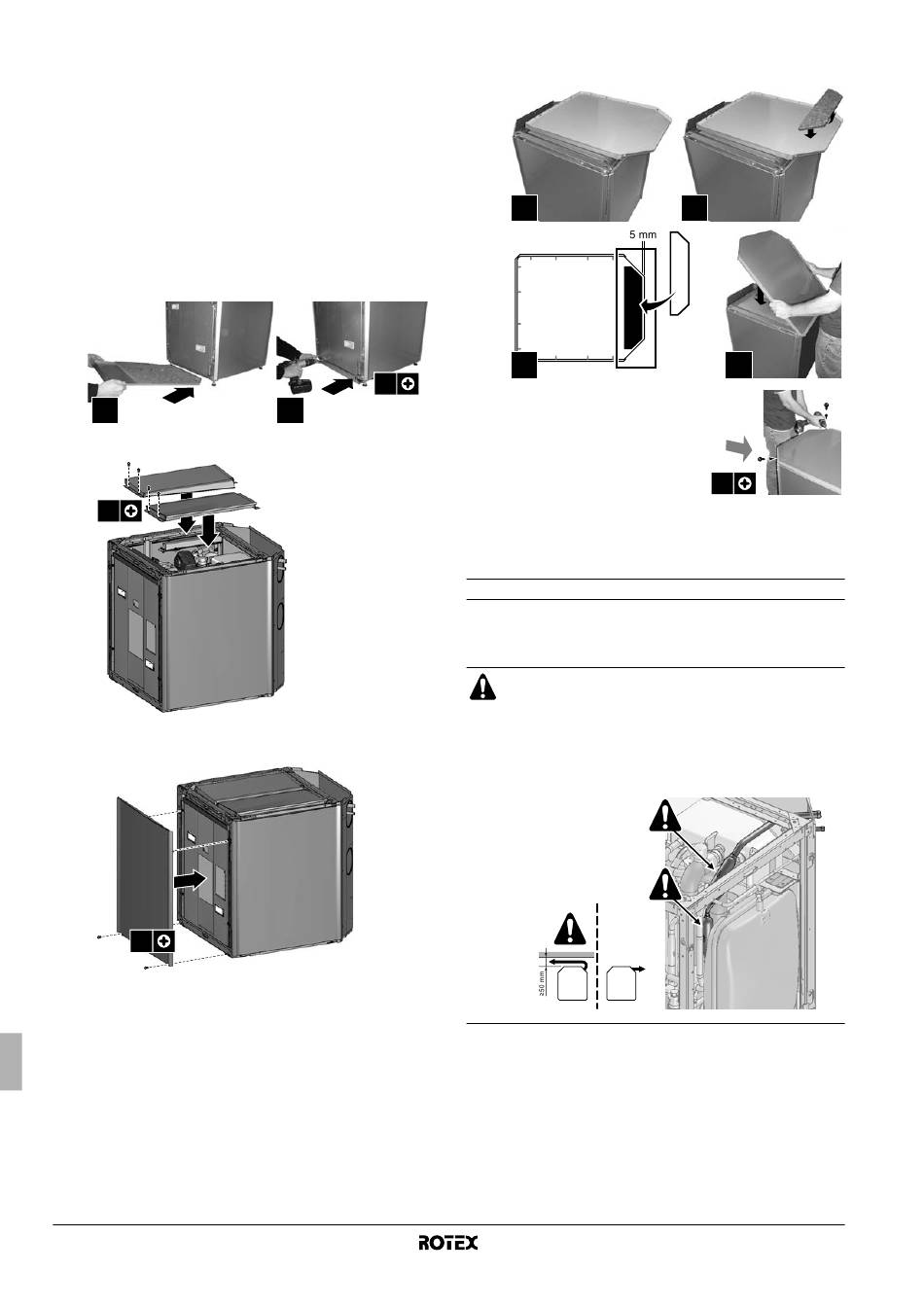

Üniteyi kapatın.
1 Alt ses plakasını ünitenin tabanına yerleştirin ve uygun
vidalarla tespit edin.
1
2 Üst paneli uygun vidalarla üniteye takın.
4x
3 Ön ve diğer dekorasyon panel(ler)ini uygun vidalarla üniteye
tekrar takın.
2x
Montaj kılavuzu
11
2x
2
4 Üst plaka yalıtımını (aksesuar) aşağıdaki şekle göre üst
dekorasyon panelinin iç kısmına yapıştırın.
1
3
5 Üst dekorasyon panelini uygun
vidalarla ünitenin üst yüzeyine
takın. Bir kullanım sıcak su
deposunun kurulu
halinde kullanım sıcak
deposunun montaj kılavuzuna
bakın.
Boru bağlantı işleri
Soğutucu borularının işlemi
İç ünite ile dış ünite arasındaki soğutucu boru sistemi hakkında tüm
yönerge, talimat ve spesifikasyonlar için dış ünite montaj kılavuzuna
bakın.
■
Sert lehim yapmadan önce sert lehim sırasında
oluşan alevden kaynaklanan hasara karşı ünitenin
içini koruyun.
■
Soğutucu bağlantılarına sert lehim yaparken, ünitenin
içindeki R410A devresinin soğutucu filtrelerini mutlaka
soğutun (soğuk suya batırılmış bir bezle). Soğutucu
filtrelerinin konumu için aşağıdaki şekle bakın.
2
4
olması
su
2x
RKHBRD011~016ABV1+Y1
Hava su tipi ısı pompa sistemi iç ünitesi
4PW61218-1A
