Nainstalujte potrubí způsobem popsaným v kapitole "Postup
připojení potrubí" na straně 11.
■
Naplňte systém vodou způsobem popsaným v kapitole "Plnění
vody" na straně 14.
■
Proveďte elektrické zapojení způsobem popsaným v kapitole
"Elektrické zapojení" na straně 14.
■
Z důvodů úplného utěsnění skříně uzavřete vyseknuté otvory
pomocí tmelu nebo izolačních materiálů (nutné připravit v místě
instalace).
■
Proveďte provozní zkoušky způsobem popsaným v kapitole
"Spuštění a konfigurace" na straně 19.
■

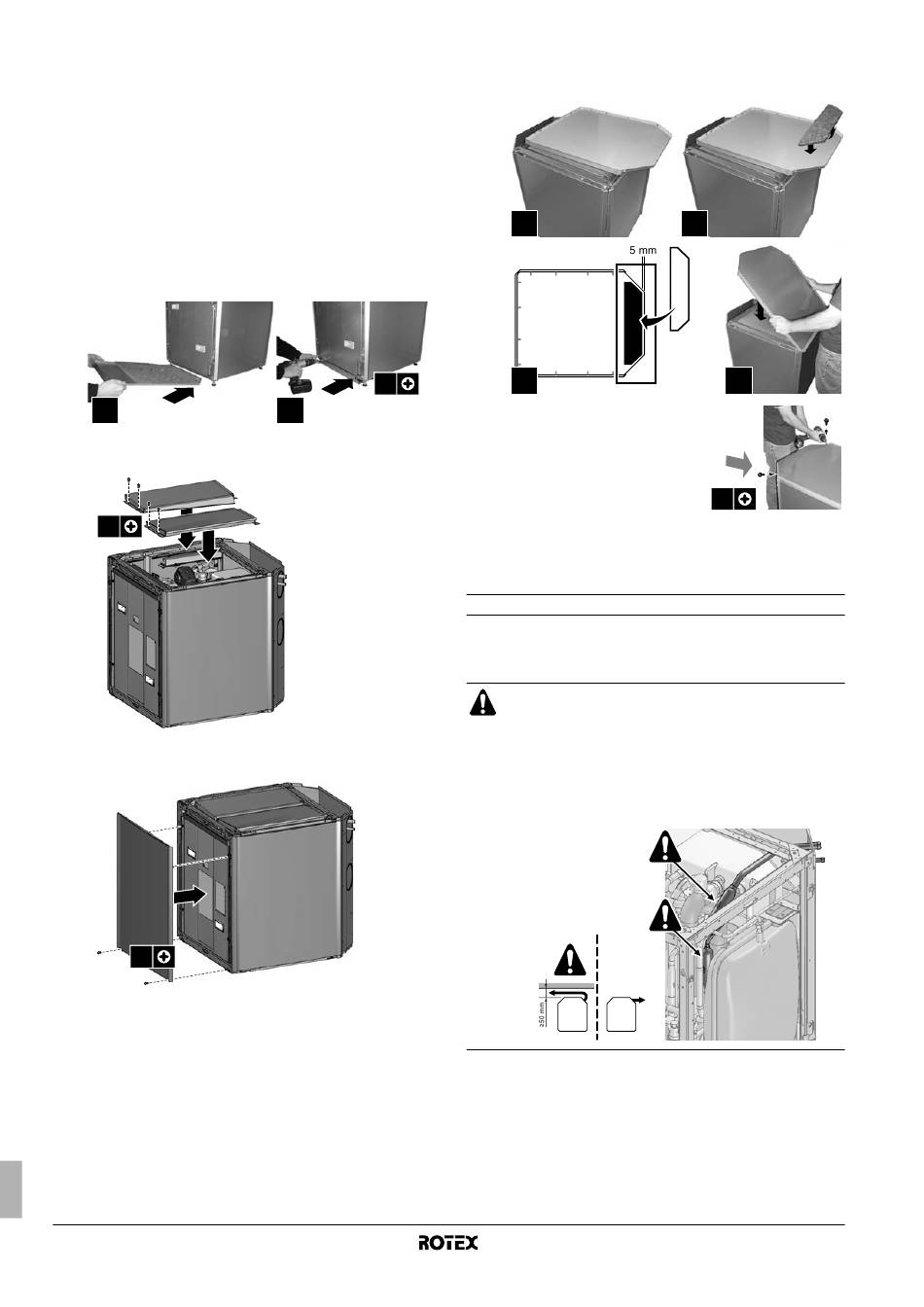

Jednotku uzavřete
1 Na spodní stranu jednotky umístěte hlukový panel a
připevněte jej pomocí příslušných šroubů.
1
2 Připevněte k jednotce horní panel pomocí příslušných
šroubů.
4x
3 Připevněte k jednotce přední a zbývající boční dekorační
panel(y) pomocí příslušných šroubů.
2x
Instalační manuál
11
2x
2
4 Na vnitřní stranu horního dekoračního panelu nalepte izolaci
horní desky (součást příslušenství) způsobem znázorněným
na níže uvedeném obrázku.
1
3
5 K horní straně jednotky
připevněte horní dekorační
panel pomocí příslušných
šroubů. Je-li nainstalována
volitelná nádrž na
užitkovou vodu, postupujte
podle pokynů v jejím manuálu.
Postup připojení potrubí
Chladicí potrubí
Veškeré návody, pokyny a specifikace vztahující se k chladicímu
potrubí mezi vnitřní jednotkou a venkovní jednotkou naleznete
v instalačním návodu venkovní jednotky.
■
Před zahájením pájení na tvrdo zajistěte ochranu
vnitřního prostoru jednotky před poškozením od
plamene.
■
Při pájení na tvrdo přípojek chladiva zajstěte
ochlazování filtrů chladicího okruhu R410A uvnitř
jednotky (pomocí
vodou). Umístění filtrů chladiva je znázorněno na
níže uvedeném obrázku.
Pokyny k připojení pomocí převlečných matic
■
Hrdla nesmí být používána opakovaně. Aby nevznikaly
netěsnosti, používejte vždy nová hrdla.
■
Používejte řezák trubek a nástroj na hrdla vhodné pro použité
chladivo.
■
Používejte výhradně žíhané převlečné matice dodávané
s jednotkou. Použití jiných převlečných matic může způsobit
únik chladiva.
Vnitřní jednotka pro systém tepelných čerpadel vzduch-voda
2
4
horkou
2x
tkaniny napuštěné studenou
RKHBRD011~016ABV1+Y1
