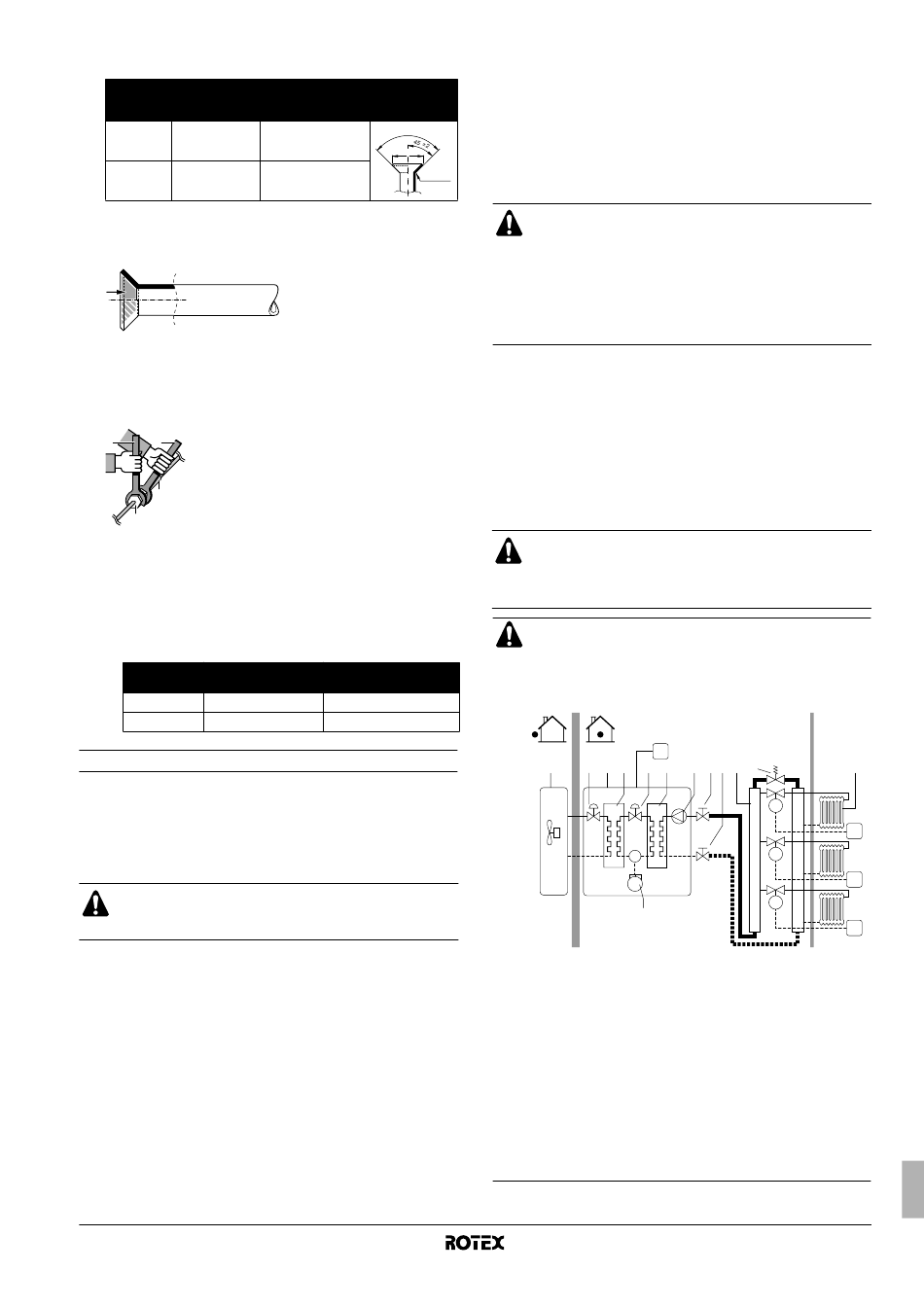

Rozměry hrdel a příslušné utahovací momenty viz tabulka
(přílišný utahovací moment způsobí prasknutí hrdla).
Rozměr
potrubí Utahovací
(mm) moment (N•m)
Ø9,5 33~39
Ø15,9 63~75
■
Při připojení převlečné matice potřete vnitřní povrch kalíškového
spoje éterem nebo esterovým olejem a před pevným dotažením
matici nejdříve utáhněte rukou o 3 až 4 otáčky.
■
Při povolování převlečné matice vždy používejte současně dva
klíče.
Při spojování potrubí vždy používejte k dotažení převlečné
matice společně klíč na matice a momentový klíč, aby nedošlo
k popraskání matice a nevznikla netěsnost.
4 2 1
2
3
1
4
3
Nedoporučuje se jindy, než v případě nouze.
Pokud byste museli potrubí spojovat bez momentového klíče,
dodržujte při instalaci následující postup:
■ Převlečnou matici dotáhněte klíčem, až kroutivý moment
náhle vzroste.
■ Od tohoto okamžiku dotáhněte převlečnou matici jen o úhel
uvedený dole:
Rozměr Úhel dalšího dotažení
potrubí (mm) (stupně)
Ø9,5 60~90
30~60
Ø15,9
Vodní potrubí
Kontrola oběhu vody
Jednotky jsou vybaveny přívodem a výstupem vody k připojení
k vodnímu okruhu. Tento vodní okruh smí instalovat pouze
oprávněný technik a obvod musí odpovídat všem evropským a
národním předpisům.
Jednotky jsou určeny k použití jen v uzavřených vodních
systémech. Použití otevřeného systému vodního okruhu
může způsobit nadměrnou korozi potrubí vodního okruhu.
Před pokračováním v instalaci jednotky je třeba zkontrolovat
následující body:
■
Maximální tlak vody je 4 bar.
■
Maximální teplota vody je 85°C.
■
V nejnižším místě systému musejí být instalovány vypouštěcí
kohouty, aby bylo možné při údržbě systém zcela vypustit.
Jeden vypouštěcí ventil ve vnitřní jednotce slouží k vypouštění
vody ze systému vnitřní jednotky.
■
Zajistěte správný odtok pojistného tlakového ventilu tak, aby se
unikající voda nemohla dostat do kontaktu s elektrickými
součástkami.
RKHBRD011~016ABV1+Y1
Vnitřní jednotka pro systém tepelných čerpadel vzduch-voda
4PW61218-1A
Rozměry kuželu A Tvar hrdla
(mm) (mm)
90 ±2
12,8~13,2
A
R=0.4~0.8
19,4~19,7
Spojení potrubí
Klíč
Matice pro kalíškový spoj
Momentový klíč
Doporučená délka
ramene nástroje (mm)
±200
±300
■
Ve všech nejvyšších bodech systému musejí být instalovány
odvzdušňovací ventily. Tyto ventily by měly být instalovány na
snadno přístupných místech. Uvnitř vnitřní jednotky je instalováno
automatické odvzdušnění. Zkontrolujte, zda tento odvzdušňovací
ventil není příliš dotažen, aby byla zajištěna správná funkce
automatického vypouštění vzduchu z vodního okruhu.
■
Dbejte na to, aby armatury instalované v potrubí byly schopny
odolávat vznikajícímu tlaku vody.
■
Vždy používejte materiály, které jsou kompatibilní s vodou
v systému a s materiály použitými u vnitřní jednotky.
VAROVÁNÍ
Důrazně se doporučuje nainstalovat dodatečný filtr na
vodní okruh topení. Zvláště k odstranění kovových částic z
místního potrubí pro topení se doporučuje použít
magnetický nebo cyklónový filtr, který dokáže odstranit
malé částečky. Malé částice mohou poškodit jednotku
a nebudou odstraněny standardním filtrem na jednotce
tepelného čerpadla.
Kontrola objemu vody a předběžného tlaku expanzní
nádoby
Jednotka je vybavena expanzní nádobou o objemu 12 litrů
s výchozím předběžným tlakem 1 bar.
K zajištění řádného provozu jednotky musí být expanzní nádoba
nastavena a musí být zkontrolován maximální a minimální objem
vody.
1 Zkontrolujte, zda celkový objem vody v instalaci bez vnitřního
obsahu jednotky, je nejméně 20 l.
U většiny aplikací lze s tímto minimálním objemem vody
dosáhnout uspokojivých výsledků.
V kritických procesech nebo v prostorách s vysokou
tepelnou zátěží však může být třeba větší množství vody.
Je-li cirkulace v jednotlivých smyčkách prostorového
vytápění/radiátorů řízena dálkově ovládanými ventily, je
důležité dodržet minimální objem vody 20 l i v případě
uzavření všech ventilů.
Příklad
C1
1 11 2 3 11 4
5
1 Venkovní jednotka
2 Vnitřní jednotka
3 Výměník tepla
chladiva
4 Vodní tepelný
výměník
5 Kompresor
6 Čerpadlo
7 Uzavírací ventil
8 Kolektor
(běžná dodávka)
9 Obtokový ventil
(běžná dodávka)
A B
6 7 7 8 9 10
M3
T3
M2
T2
M1
T1
10 Radiátor (běžná dodávka)
11 Elektronický expanzní
ventil
C1 Dálkový ovladač
M1...M3 Jednotlivý motorem řízený
ventil pro ovládání
radiátorových smyček
(běžná dodávka)
T1...T3 Individuální pokojový
termostat (běžná dodávka)
A Instalační prostor
B Obývací pokoj
