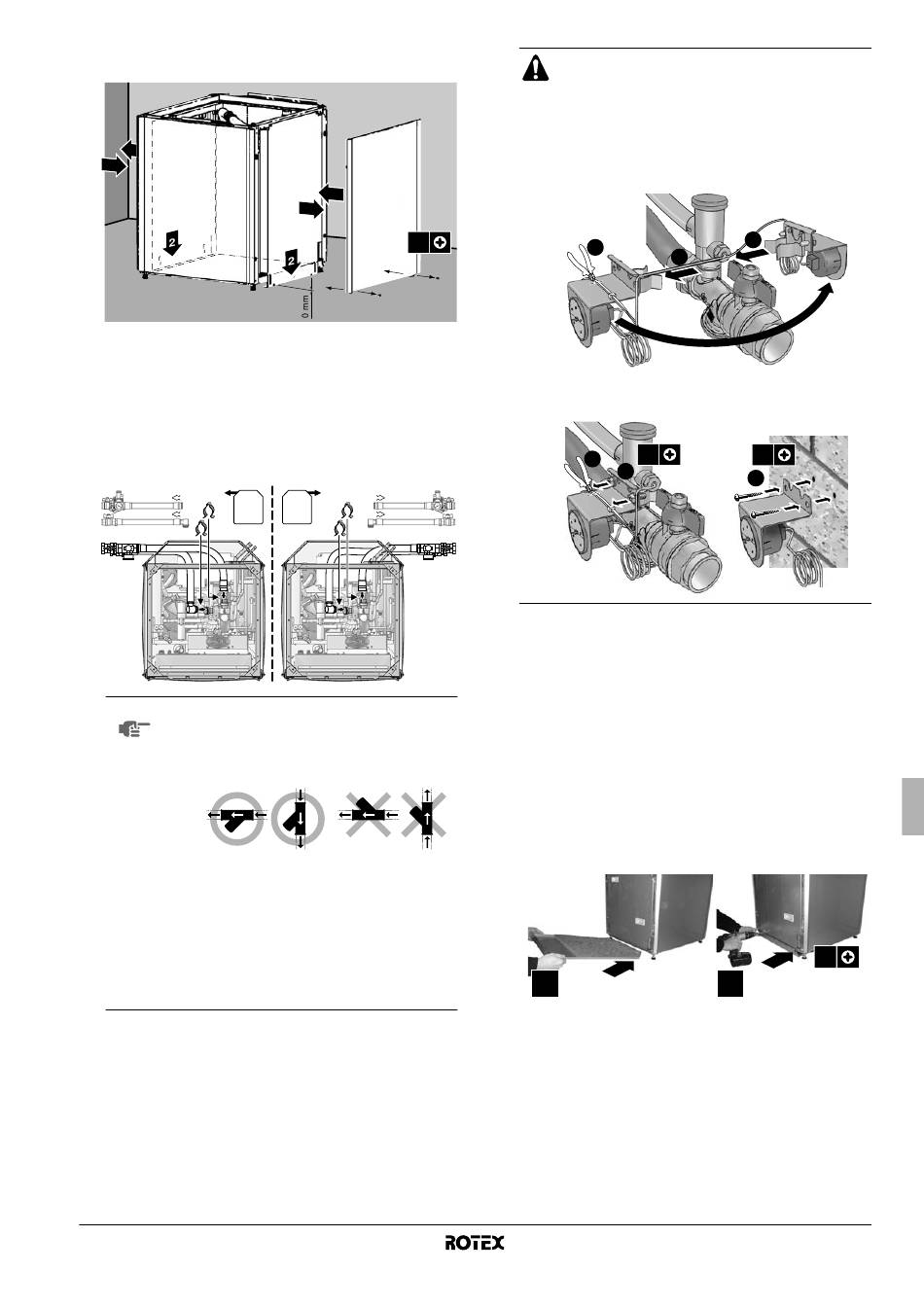

Pousser les bandes insonorisantes contre le sol et fixer les
plaques latérales avec des vis appropriées.
1
3
■
Fermer le(s) panneau(x) phonoabsorbant(s) et le(s) panneau(x)
de décoration qui se trouveront sur le côté du mur et pour
lesquels la fixation n'est plus possible après avoir mis l'unité à
son endroit définitif.
■
Connecter d'abord le tuyau d'eau flexible fourni avec l'unité à la
tuyauterie sur place. Ensuite, connecter le tuyau d'eau flexible
par les trous à défoncer prévus au système d'eau de l'unité pour
empêcher un coude excessif du tuyau d'eau flexible pendant le
processus.
■
Tenir compte de l'emplacement d'installation
REMARQUE
du tuyau d'entrée d'eau flexible.
■
En fonction du sens du débit d'eau, le filtre
doit être positionner comme le montre la
figure.
■
Laisser un espace suffisant pour prévoir un
accès aisé pour nettoyer le filtre à eau et
vérifier régulièrement la vanne de sécurité.
■
Prévoir
l'atmosphère de la vanne de surpression
(non fournie).
■
Ne pas oublier de soutenir le tuyau d'entrée
d'eau et le tuyau de sortie d'eau de manière
à ne pas forcer le tuyau sur place.
RKHBRD011~016ABV1+Y1
Unité intérieure pour système de pompe à chaleur air à eau
4PW61218-1A
3
1
2x
un flexible pour la mise
Il est très important d'avoir une bonne visibilité sur le
manomètre. La position du manomètre peut être
changée comme le montre la figure suivante.
S'assurer que le tube capillaire n'entre pas en contact
avec des bords tranchants et empêcher autant que
possible de plier le tube capillaire.
■
Changer la position du manomètre lorsque le
tuyau est du côté gauche de l'unité.
1
■
Montage du manomètre contre un mur (les 2 vis
sont à prévoir).
1
■
Effectuer les travaux de tuyauterie décrits dans le chapitre
"Branchement des tuyauteries" à la page 12.
■
Remplir le système d'eau comme décrit dans le chapitre
"Remplissage d'eau" à la page 15.
■
Effectuer les travaux de câblage électrique décrits dans le
chapitre "Travaux de câblage électrique" à la page 15.
■
Pour rendre le boîtier complètement étanche, boucher les trous
à défoncer avec du mastic ou du matériau d'isolation (à préparer
sur place).
■
Effectuer les vérifications avant fonctionnement comme décrit
dans le chapitre "Mise en route et configuration" à la page 20.
■
Fermer l'unité.
1 Placer la plaque inférieure phonoabsorbante de l'unité et la
fixer à l'aide des vis appropriées.
à
1
3
2
2x
2x
2
3
2
