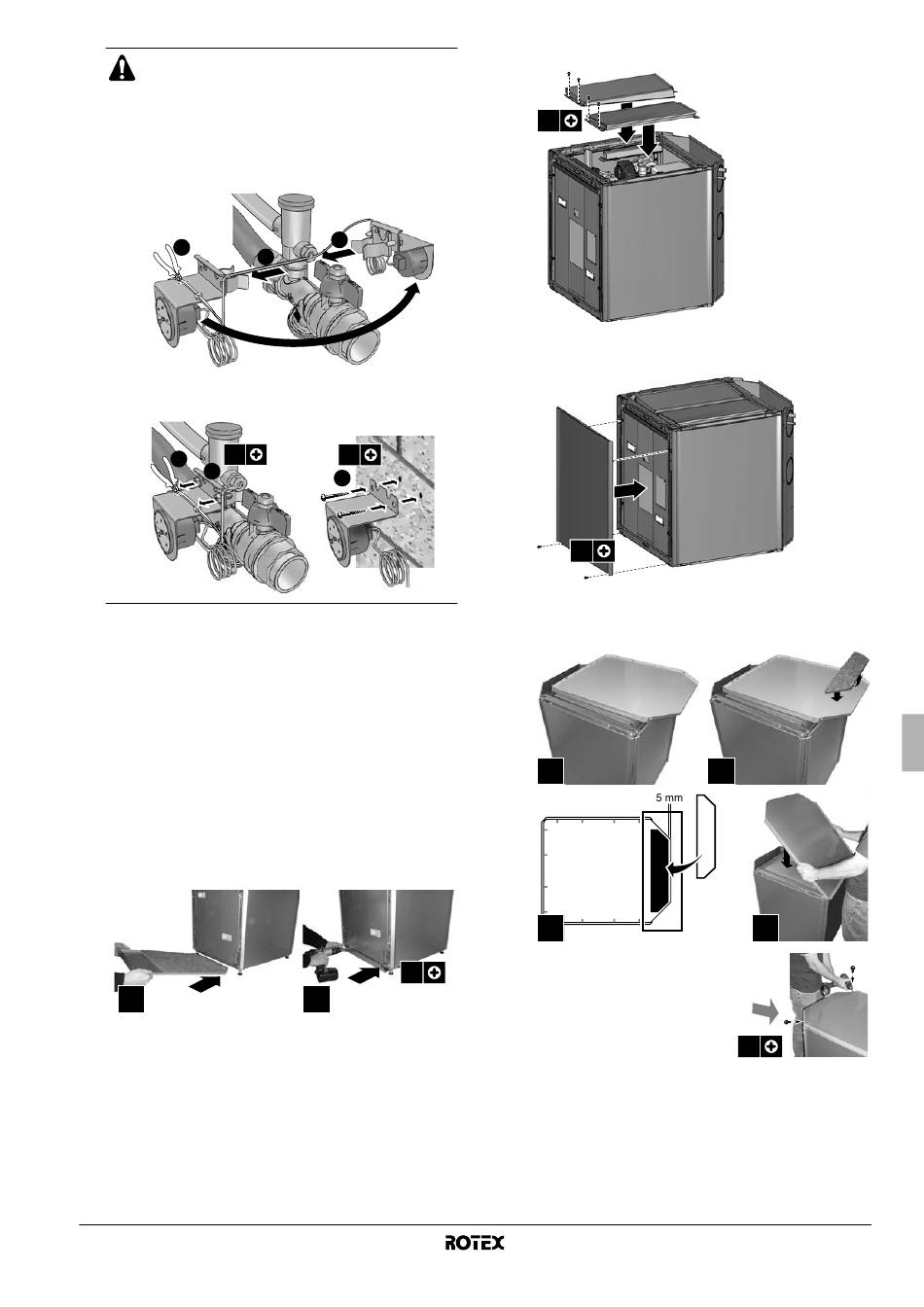

È molto importante mantenere il manometro in una
posizione ben visibile. La posizione del manometro
può essere cambiata come mostrato nella figura
sotto. Assicurarsi che il tubo capillare non venga in
contatto con bordi affilati e prevenire quanto più
possibile il piegamento del tubo capillare.
■
Quando le tubature si trovano sul lato sinistro
dell'unità, cambiare la posizione del manometro
1
■
Installazione del manometro a una parete
(le 2 viti non sono di fornitura).
2x
1
2
■
Eseguire il collegamento delle tubazioni secondo le modalità
descritte nel capitolo "Collegamento delle tubazioni" a
pagina 13.
■
Riempire il sistema d'acqua secondo le modalità descritte nel
capitolo "Carico dell'acqua" a pagina 15.
■
Effettuare i collegamenti elettrici secondo le modalità descritte
nel capitolo "Installazione dei collegamenti elettrici" a pagina 16.
■
Per sigillare completamente il telaio, sigillare i fori ciechi con lo
stucco o altro materiale isolante (da preparare sul posto).
■
Eseguire i controlli prima della messa in funzione secondo le
modalità descritte nel capitolo "Avvio e configurazione" a
pagina 20.
■
Chiudere l'unità.
1 Collocare il pannello acustico inferiore sul fondo dell'unità e
fissarlo con le apposite viti.
1
RKHBRD011~016ABV1+Y1
Unità interna per sistema a pompe di calore aria-acqua
4PW61218-1A
3
2
2x
3
2x
2
2 Fissare il/i pannello/i superiore/i sull'unità con le apposite viti.
4x
3 Fissare di nuovo il/i pannello/i anteriore/i e quello/i
decorativo/i laterale/i sull'unità utilizzando le apposite viti.
2x
4 Incollare il materiale isolante
(accessorio) all'interno del pannello decorativo superiore
come indicato nella figura in basso.
1
3
5 Fissare il pannello decorativo
superiore sopra l'unità
utilizzando le apposite viti. Nel
caso venga installato
serbatoio dell'acqua calda per
usi domestici (opzionale), fare
riferimento al relativo manuale
d'installazione.
del panello superiore
2
4
un
2x
Manuale d'installazione
