[E] Modo de assistência
■
[E-00] Modo de carregamento, recuperação, aspiração
Quando for necessário recuperar/aspirar a unidade interior, tem
de se activar a regulação local [E-00]. Esta força a unidade à
condição de térmica desligada e abre a válvula de expansão do
circuito de R134a da unidade interior, para que possa ser
efectuada uma aspiração total.
De fábrica, [E-00]=0; especifique o valor 1 para activar o modo
de aspiração.
■
NOTA Não se esqueça de restaurar a regulação
local [E-00] ao valor de fábrica, quando
acabar a aspiração!
■
Quando [E-00] é regulada com o valor 1
(modo de recuperação), [E-04] pode ser
regulada com o valor 2, para melhorar a
recuperação de refrigerante.
■
[E-04] Funcionamento só da bomba
Ao activar e instalar a unidade, é muito importante extrair todo o
ar do circuito da água.
Através desta regulação local, a bomba pode ser posta a
trabalhar sem que a unidade esteja em funcionamento. Desta
forma, melhora-se a remoção de ar do circuito. A bomba pode
trabalhar a várias velocidades:
■ [E-04]=0 Funcionamento normal da unidade (predefinição)
■ [E-04]=1 Baixa velocidade da bomba
■ [E-04]=2 Alta velocidade da bomba
Se seleccionar [E-04]=1 ou 2 e [6-00]=1, a unidade activa a
válvula de 3 vias da água quente doméstica. Esta função é
útil para fazer com que saia todo o ar do sistema (tanto em
aquecimento ambiente como em aquecimento de água
doméstica).
[E-04]=1 ou 2
▼
Funcionamento da bomba durante 20 minutos
Válvula de 3 vias em modo de aquecimento
ambiente
▼
Funcionamento da bomba durante 10 minutos
Válvula de 3 vias em modo de aquecimento de água
doméstica
Para mais informações, consulte a secção "Verificação final" na
página 36.
Não se esqueça de restaurar a regulação local [E-04]
NOTA
ao valor predefinido, quando estiver pronto para
colocar o sistema a serviço!
RKHBRD011~016ABV1+Y1
Unidade interior para o sistema de bomba de calor ar/água
4PW61218-1A
se [6-00]=1

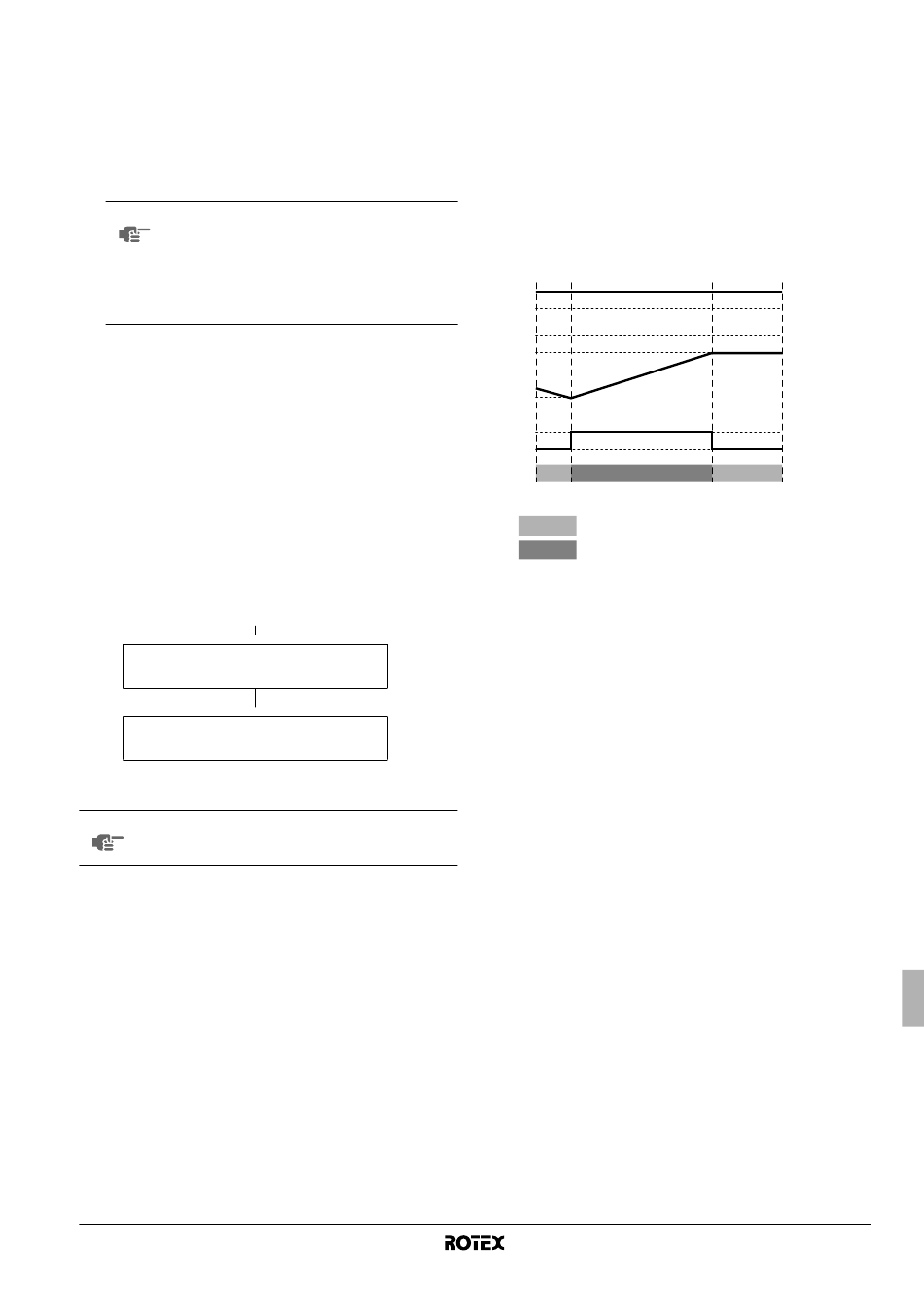

Exigência simultânea de aquecimento ambiente e
aquecimento de águas domésticas
Controlo da temperatura de saída da água pelo controlo remoto
Quando se alcança a temperatura de reaquecimento, a decisão
sobre a necessidade ou não de mais aquecimento, até alcançar a
temperatura de armazenamento do tanque de água quente
doméstica, é tomada pelos
programados pelo instalador.
1 Reaquecimento
Ao solicitar aquecimento ambiente e aquecimento de águas
domésticas (reaquecimento) em simultâneo, a água doméstica
é aquecida até à temperatura máxima de reaquecimento.
Depois, o aquecimento ambiente volta a arrancar.
D
J
C
H
B
A
A Funcionamento
Aquecimento ambiente
Aquecimento de águas domésticas
B Pedido de activação térmica do reaquecimento da água
quente doméstica
C Temperatura do tanque de água quente doméstica
D Pedido de activação térmica da saída de água
F Limite inferior de temperatura da água quente doméstica
G Limite superior de temperatura da água quente doméstica
(temperatura máxima possível de armazenamento) [b-03]
H Temperatura mínima de reaquecimento da água quente
doméstica [b-00]
J Temperatura máxima de reaquecimento da água quente
doméstica [b-01]
ON Activo
OFF Inactivo
temporizadores em execução,
ON
OFF
G
75°C
F 35°C
ON
OFF
