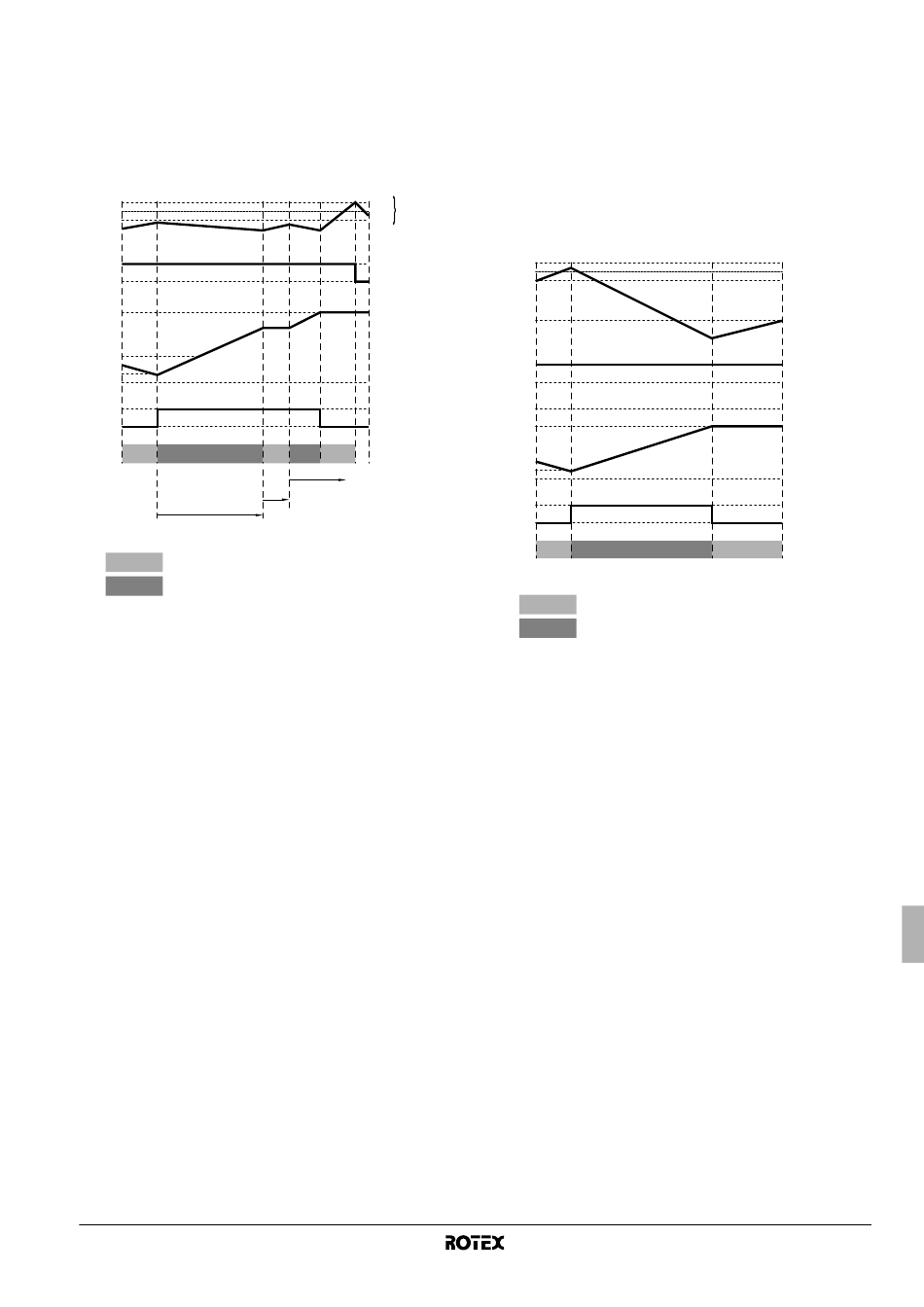

2 Funcionamiento de almacenaje
Cuando se solicite calefacción para habitaciones y calenta-
miento de agua sanitaria (almacenaje) al mismo tiempo, el agua
sanitaria se calentará en función del temporizador en marcha,
después, la calefacción para habitaciones se iniciará de
acuerdo con el temporizador en marcha, a continuación, el
calentamiento del agua sanitaria comenzará de nuevo en
función del temporizador en marcha y así hasta que se alcance
el punto de referencia de almacenaje.
E
D
C
J
H
B
A
1
A Operación
Calefacción de habitaciones
Calentamiento del agua sanitaria
B Solicitud de termostato activado para almacenaje de agua
caliente sanitaria
C Temperatura del depósito de agua caliente sanitaria
D Solicitud de termostato activado de temperatura de
habitaciones
E Temperatura para habitaciones del control remoto
F Temperatura límite inferior del agua caliente sanitaria
G Temperatura límite superior del agua caliente sanitaria
(máxima temperatura posible de almacenaje) [b-03]
H Temperatura mínima de recalentamiento de agua caliente
sanitaria [b-00]
J Temperatura máxima de recalentamiento de agua
caliente sanitaria [b-01]
K Punto de referencia del termostato para habitaciones
externo
L Histéresis ON/OFF del termostato para habitaciones
externo
ON ON
OFF OFF
1 Tiempo de funcionamiento mínimo para calentamiento de
agua sanitaria (inicial 30 minutos [d-01])
2 Tiempo mínimo de parada para calentamiento de agua
sanitaria (inicial 15 minutos [d-02])
3 Tiempo de funcionamiento máximo para calentamiento
de agua sanitaria (inicial 30 minutos [d-01])
RKHBRD011~016ABV1+Y1
Unidad interior para bomba de calor de aire-agua
4PW61218-1A
+X°C
K K
L
–X°C
ON
OFF
G 75°C
F 35°C
ON
OFF
3
2
Control de temperatura para habitaciones del control remoto
Cuando se alcanza la temperatura de recalentamiento, es el
termostato de habitación del control remoto el que decide el
calentamiento posterior hasta la temperatura de almacenaje del
depósito de agua caliente sanitaria para evitar que la temperatura de
la habitación caiga demasiado.
1 Operación de recalentamiento
Cuando solicite calefacción para habitaciones y calentamiento
de agua sanitaria (recalentamiento) al mismo tiempo, el agua
sanitaria se calentará hasta la máxima temperatura de recalen-
tamiento, a continuación, la calefacción para habitaciones
comenzará de nuevo.
K
E
D
J
C
H
B
A
A Operación
Calefacción de habitaciones
Calentamiento del agua sanitaria
B Solicitud de termostato activado para recalentamiento de
agua sanitaria
C Temperatura del depósito de agua caliente sanitaria
D Solicitud de termostato activado de temperatura de
habitaciones
E Temperatura para habitaciones del control remoto
F Temperatura límite inferior del agua caliente sanitaria
G Temperatura límite superior del agua caliente sanitaria
(máxima temperatura posible de almacenaje) [b-03]
H Temperatura mínima de recalentamiento de agua caliente
sanitaria [b-00]
J Temperatura máxima de recalentamiento de agua
caliente sanitaria [b-01]
K Punto de referencia del termostato del control remoto
ON ON
OFF OFF
+0.5°C
–0.5°C
–3.0°C
ON
OFF
G
75°C
F 35°C
ON
OFF
