Regulace s více nastavenými hodnotami podle schématu B
Základní konfigurace schématu B s více nastavenými hodnotami je
stejná, jako u normálního klasického schématu a proto ani zde není
možný současný ohřev užitkové vody a prostorové vytápění.
Schéma B s více nastavenými hodnotami je zaměřeno na režim
prostorového vytápění a umožňuje používání více nastavených
hodnot teploty vody v kombinaci s dálkovým ovladačem nebo
s externím pokojovým termostatem.
Konfigurace podle schématu B umožňuje používání 3 nastavených
hodnot teploty pro prostorové vytápění a 1 nastavené hodnoty teploty
pro ohřev užitkové vody.

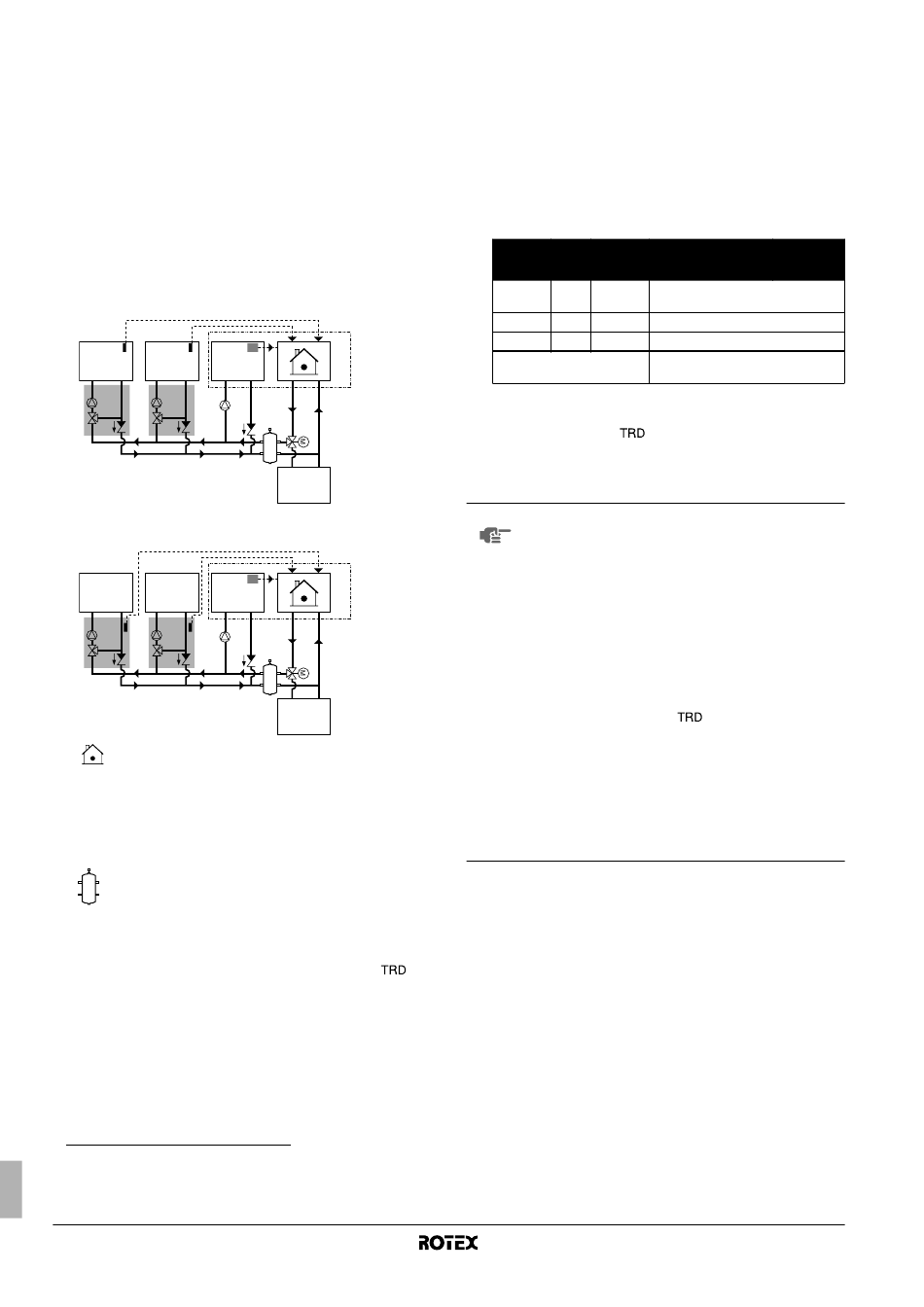

Signály požadavků na prostorové vytápění lze implementovat
2 různými způsoby (podle volby instalačního technika):
■
signál zapínání/vypínání topení (od externího pokojového
termostatu)
Space 1 Space 2 Space 0
TRD TRD
■
stavový signál (aktivní/neaktivní) od odpovídajícího zařízení na
redukci teploty
Space 1 Space 2 Space 0
TRD TRD
Vnitřní jednotka
DHW Nádrž na horkou užitkovou vodu
TRD Zařízení na redukci teploty
Space 0 Prostor 0
Space 1 Prostor 1
Space 2 Prostor 2
Vyrovnávací láhev
A Klasická regulace pomocí pokojového termostatu
s dálkovým ovladačem s funkcí pokojového termostatu a
s externím pokojovým termostatem.
Prostor 0, který nepoužívá zařízení na redukci teploty (
nutné vždy svázat s nejvyšší nastavenou hodnotou teploty vody a lze
jej regulovat pomocí dálkového ovladače s funkcí pokojového
termostatu nebo pomocí externího
Nastavení pro prostor 0 lze provést na dálkovém ovladači (stejné,
(1)
jako při normálním provozu ).
Elektrické přívody k jednotce je nutné provést na volitelné kartě
požadavků (PCB).
(1) Pokud se pro nastavení teploty prostoru 0 používá automatická funkce závisející
na počasí, je nutné zajistit, aby nejnižší možná plovoucí nastavená hodnota
teploty prostoru 0 (včetně případné záporné odchylky) byla vyšší, než nastavená
hodnota teploty pro prostory 1 a 2.
Znamená to, že nastavení provozního parametru [3-03] prostoru 0 musí být vyšší
než nastavená hodnota teploty prostorů 1 a 2.
Instalační manuál
31
A
DHW
A
DHW
), je
pokojového termostatu.
Konfigurace podle schématu B se provádí pomocí nastavení
následujících provozních parametrů:
1 Volba příslušného schématu: [7-02]=1
Zapnutí vícenásobné nastavené hodnoty 1: [7-03]=0 ➞ [7-03]=1
2
Zapnutí vícenásobné nastavené hodnoty 2: [7-04]=0 ➞ [7-04]=1
3 Zadání vícenásobné nastavené hodnoty teploty 1: [A-03]
(viz níže)
Zadání vícenásobné nastavené hodnoty teploty 2: [A-04]
(viz níže)
Příklad konfigurace:
Nasta-
vená
hodnota Nastavení
Prostor 0 65°C Dálkový
ovladač
Prostor 1 45°C [A-03]
Prostor 2 35°C [A-04]
Výsledná teplota vody
tepelného čerpadla
Schéma B lze využít také k určitému primárnímu provozu ve více
zónách (jsou-li všechny nastavené hodnoty teplot zvoleny stejné,
zařízení na redukci teploty (
Lze vygenerovat více signálů pro zapnutí topení do 3 místností.
Signály pro vypnutí topení jsou platné pouze tehdy, jsou-li všechny
požadavky vypnuty.
■
U schématu B není povolena regulace výstupní
POZNÁMKA
teploty vody.
■
Instalační technici odpovídají za vyloučení vzniku
nežádoucích situací (například příliš vysoké
teploty vody v podlahových topných smyčkách,
apod.).
■
Instalační technici dále odpovídají za správné
vyvážení vodního
požadavku na horkou užitkovou vodu musí být
zajištěn dostatečný průtok také do dalších
spotřebičů, apod.).
■
Společnost Rotex žádná zařízení na redukci
teploty nedodává (
nabízí možnost provozu s více nastavenými
hodnotami.
■
Je-li prostor 0 uveden do režimu vypnutí topení
(thermo OFF), avšak prostor 1 nebo 2 je aktivní,
do prostoru 0 bude přiváděna voda o teplotě
rovné nejvyšší nastavené hodnotě prostorů 1 a 2.
Tato situace může vést k nežádoucímu vytápění
prostoru 0.
Vnitřní jednotka pro systém tepelných čerpadel vzduch-voda
Stav topení
VYP ZAP VYP VYP VYP
VYP ZAP/VYP ZAP ZAP VYP
VYP ZAP/VYP VYP ZAP ZAP
VYP 65°C 45°C 45°C 35°C
) není vyžadováno).
okruhu (například
). Tento systém pouze
