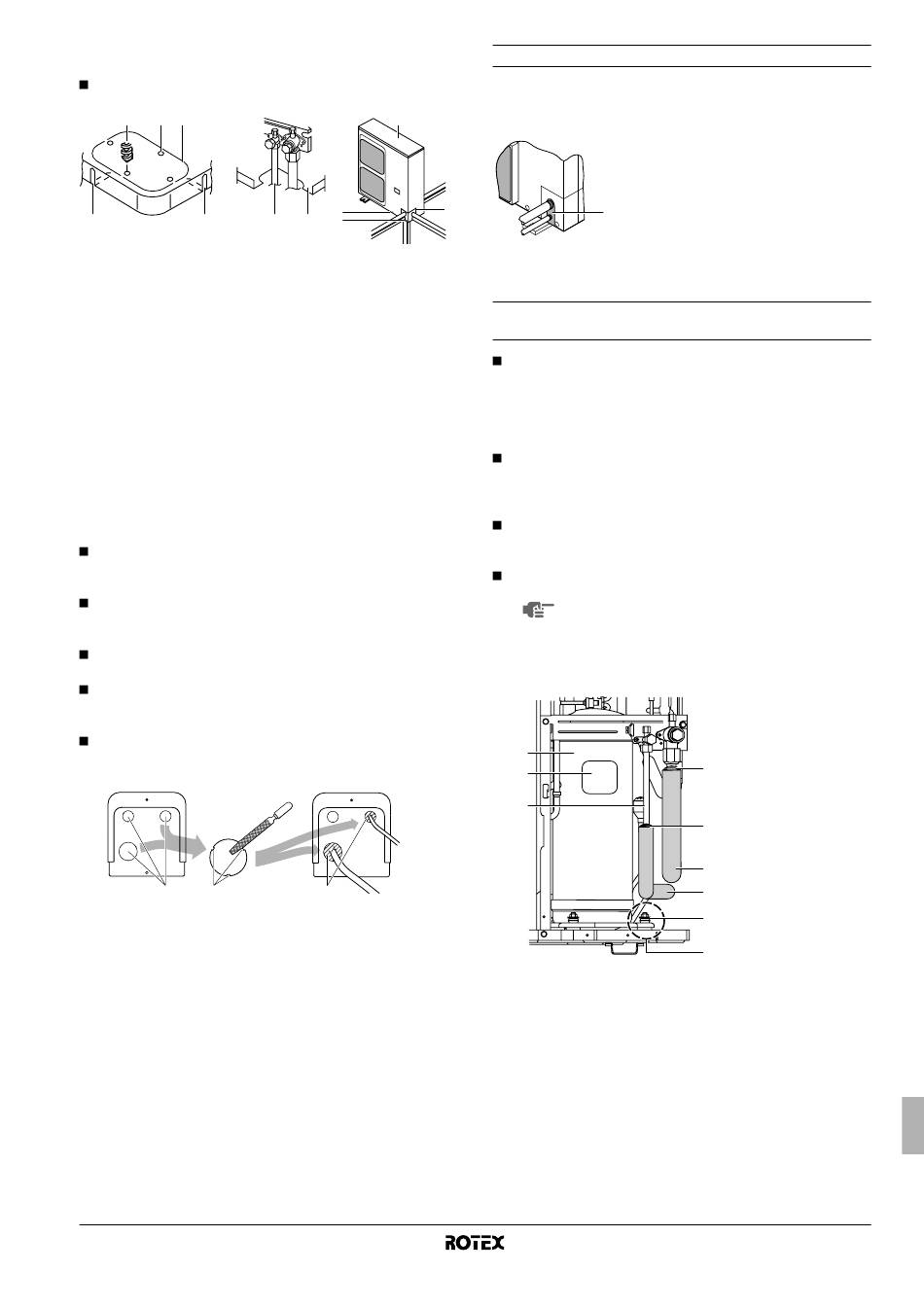

Soğutucu boruları
Saha boruları dört yönde monte edilebilir.
1 2 3
4 4
Şekil - Dört yöndeki saha boruları
1 Matkap
2 Montaj deliği etrafındaki merkez alanı
3 Montaj deliği
4 Yarık
5 Bağlantı borusu
6 Alt çerçeve
7 Ön plaka
8 Boru çıkış plakası
9 Vida ön plaka
10 Boru çıkış plaka vidası
A Öne doğru
B Arkaya doğru
C Yana doğru
D Aşağı doğru
İki yarığın kesilmesi, şekil "Dört yöndeki saha boruları"'da
gösterildiği gibi bunun montajını mümkün kılar.
(Yarıkları kesip çıkarmak için bir metal testeresi kullanın.)
Bağlantı borusunu üniteye aşağı yönde bağlamak için,
matkap kullanarak montaj deliği etrafındaki merkez alanı delerek
bir montaj deliği açın. (Bkz. şekil "Dört yöndeki saha boruları".)
Montaj deliğini açtıktan sonra, paslanmayı önlemek için kenara
ve çevreleyen uç yüzeylere tamir boyası uygulanması önerilir.
Montaj deliklerinden elektrik kablolarını geçirirken, montaj
deliklerinde olabilecek çapakları alın ve zarar vermemek için
kabloları koruyucu bantla sarın.
Montaj deliklerinden sisteme küçük hayvanların girmesi ihtimali
varsa, delikleri dolgu malzemesi (sahada hazırlanacaktır) ile
tıkayın.
1 2
1 Montaj deliği
2 Çapak
3 Dolgu malzemeleri
RRHQ0011~016BAV3 + RRLQ011~016BAV3+W1
Hava su tipi ısı pompası için dış ünite
4PW54248-1
7
9
10
5 6
A
D
6 mm
Ø
3
Yabancı cisimlerin girişinin önlenmesi
Tüm boşlukları kapatmak üzere şekilde gösterildiği gibi boru geçiş
deliklerini macunla veya yalıtım malzemesi (yerel olarak temin edilir)
ile tıkayın.
B
8
1
C
Dış üniteye giren haşereler veya küçük hayvanlar, elektrik kutusunda
bir kısa devreye yol açabilir.
Saha boru bağlantıları yapılırken ve yalıtımla ilgili dikkat
edilecekler
İç ve dış sistem borularının kompresör terminal kapağına
değmemesine dikkat edin.
Sıvı tarafı boru yalıtımının değme ihtimali varsa yüksekliği
aşağıdaki şekilde gösterildiği gibi ayarlayın. Aynı zamanda, saha
borularının kompresörün
değmediğinden emin olun.
Dış ünite iç üniteden yukarıda monte edildiğinde aşağıdaki
durum gerçekleşebilir:
Stop vanası üzerinde yoğuşan su iç üniteye akabilir. Bunu
önlemek için stop vanasını sızdırmazlık malzemesi ile kaplayın.
Sıcaklık 30°C'den ve bağıl nem %80'den yüksekse, bu durumda
yalıtım üzerindeki yoğuşmanın önüne geçilmesi için yalıtım
malzemesinin kalınlığı en az 20 mm olmalıdır.
Sıvı ve gaz tarafı saha borularını mutlaka yalıtın.
Açıktaki borular terlemeye veya dokunulursa yanmaya
neden olabilir.
(Gaz tarafı borularının erişebileceği en yüksek sıcaklık 120°C
civarındadır, bu nedenle çok dirençli bir yalıtım malzemesi
kullandığınızdan emin olun.)
1
2
3
1 Macun veya yalıtım malzemesi
(yerel imalat)
cıvatalarına ve dış panellerine
1 Kompresör
2 Terminal kapağı
3 İç ve dış saha
boruları
4
4 Kapama başlığı,
vs.
5 Yalıtım
malzemesi
4
6 Cıvatalar
A Boru, cıvata ve
5
dış panel
bağlantılarına
5
dikkat edin
6
A
