2 Operazione di conservazione
Quando si richiede il riscaldamento dell'ambiente e dell'acqua
per usi domestici (conservazione) allo stesso tempo, l'acqua per
usi domestici verrà riscaldata non appena la temperatura
ambiente scenderà di 3°C rispetto al set point. Il riscaldamento
dell'ambiente inizierà quando la temperatura sarà di 0,5°C
superiore rispetto al set point, dopodiché verrà riscaldata di
nuovo l'acqua per usi domestici fino al set point di
conservazione.
K
E
D
C
J
H
B
A
1
6
5

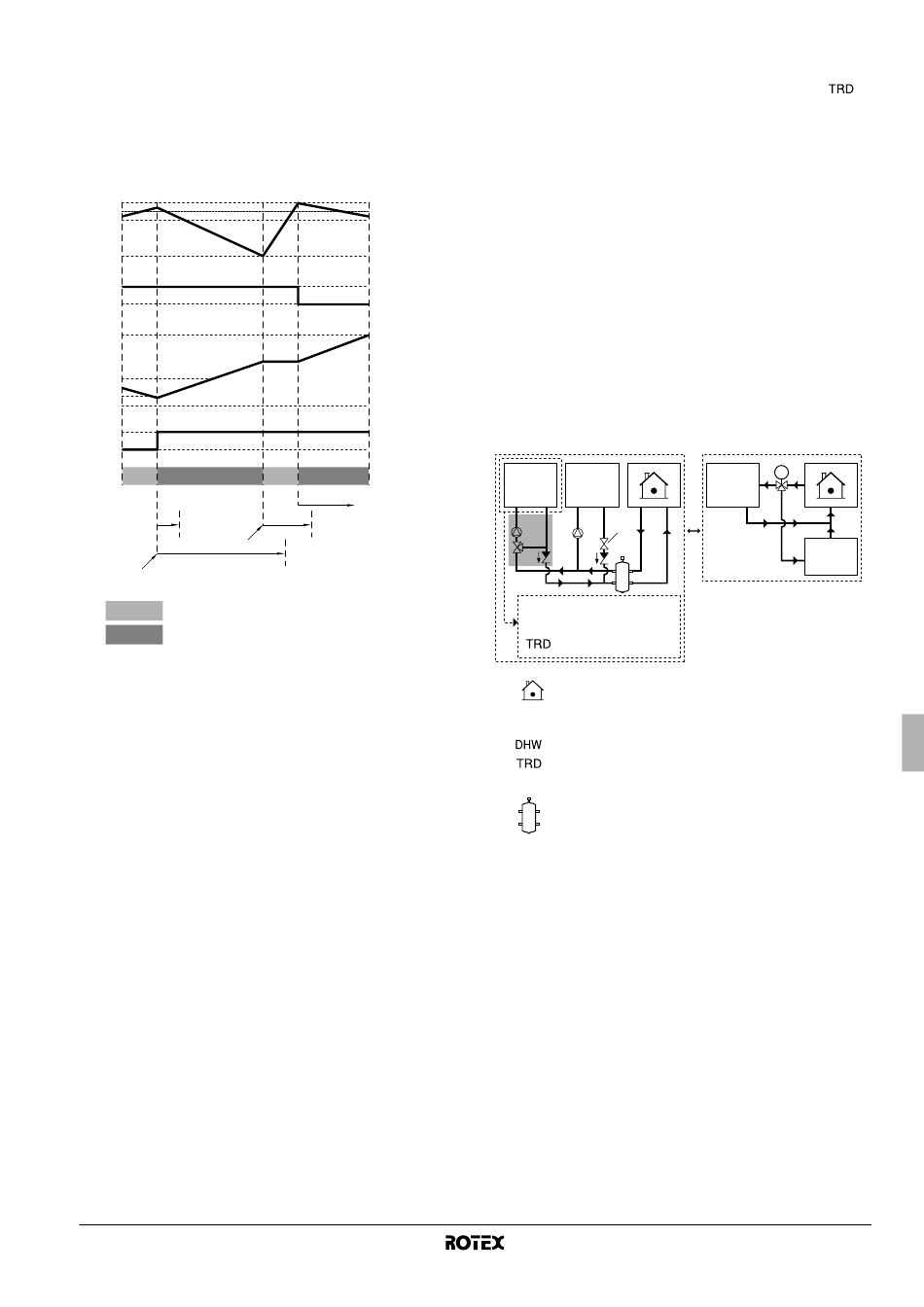

A Funzionamento
Riscaldamento dell'ambiente
Riscaldamento dell'acqua per usi domestici
B Funzione termica su richiesta per la conservazione
dell'acqua calda per usi domestici
C Temperatura del serbatoio dell'acqua calda per usi
domestici
D Funzione termica su richiesta della temperatura ambiente
E Temperatura ambiente del comando a distanza
F Limite inferiore per la temperatura dell'acqua calda per usi
domestici
G Limite superiore per la temperatura dell'acqua calda per
usi domestici (temperatura di conservazione massima
possibile) [b-03]
H Temperatura minima per il riscaldamento dell'acqua calda
per usi domestici [b-00]
J Temperatura massima per il riscaldamento dell'acqua
calda per usi domestici [b-01]
K Set point del termostato del comando a distanza
ON ACCESO
OFF SPENTO
1 Tempo minimo di funzionamento per il riscaldamento
dell'acqua calda per usi domestici (10 minuti iniziali
(a)
[d-00])
2 Tempo massimo di funzionamento per il riscaldamento
dell'acqua calda per usi domestici (30 minuti iniziali
(b)
[d-01])
3 Tempo minimo di arresto a intervalli per il riscaldamento
dell'acqua calda per usi domestici (15 minuti iniziali [d-02])
4 Non è possibile il funzionamento simultaneo
5 Timer per l'avvio del riscaldamento dell'acqua per usi
domestici
6 Timer per l'avvio del riscaldamento dell'ambiente
(a) Il tempo minimo di funzionamento è valido solo quando la temperatura
ambiente è inferiore di 3°C rispetto al set point e quando viene raggiunto
il set point J.
(b) Il tempo massimo di funzionamento è valido solo quando la temperatura
ambiente è inferiore di 0,5°C rispetto al set point e quando viene raggiunto
il set point J.
RKHBRD011~016ABV1+Y1
Unità interna per sistema a pompe di calore aria-acqua
4PW61218-1A
+0.5°C
–0.5°C
–3.0°C
ON
OFF
G
75°C
F
35°C
ON
OFF
4
3
2

Controllo del set point multiplo

Se si desidera utilizzare il controllo del set point multiplo, è
necessario un dispositivo per la riduzione della temperatura (
dispositivo per la riduzione della temperatura converte la temperatura
alta dell'acqua in ingresso a una temperatura dell'acqua in uscita
ridotta, la quale sarà distribuita agli apparecchi.
Quando vengono installati i dispositivi per la riduzione della
temperatura, è possibile configurare il sistema in modo che utilizzi
set point multipli dell'acqua.
È possibile selezionare i set point dell'acqua in funzione dei modelli
di funzionamento dei set point multipli.
Di seguito si riporta la spiegazione dettagliata dei 2 modelli
disponibili.
Controllo dei set point multipli secondo il modello A
Durante il funzionamento normale, le modalità di riscaldamento sia
dell'acqua calda per usi domestici che dell'ambiente sono separate e
si attivano a intermittenza per soddisfare la richiesta simultanea. A
questo scopo, è possibile configurare il modello A del set point
multiplo per consentire il riscaldamento simultaneo sia dell'acqua per
usi domestici che dell'ambiente senza interruzioni.
Panoramica schematica:
Schema del modello A
Space 1 DHW
TRD
1
È necessaria la protezione
tramite un dispositivo per la
riduzione della temperatura
( ) (in base al set point)
Unità interna
1 Valvola di chiusura dell'acqua calda per usi domestici (non
di fornitura)
Serbatoio dell'acqua calda per usi domestici
Dispositivo per la riduzione della temperatura
Space 1 Ambiente 1
Bombola di compensazione
■
Durante il riscaldamento dell'ambiente, l'acqua viene distribuita
sulla base del set point della temperatura dell'acqua selezionato
per il riscaldamento dell'ambiente. È necessario installare una
valvola di chiusura (non di fornitura) nel circuito della serpentina
del serbatoio dell'acqua calda per usi domestici. La valvola deve
essere chiusa al fine di proteggere il serbatoio dell'acqua calda
per usi domestici dal raffreddamento causato dalla temperatura
inferiore dell'acqua che passa nella serpentina durante il
riscaldamento dell'ambiente. Il collegamento e il controllo di
questa valvola di chiusura è responsabilità dell'installatore.
■
Durante il riscaldamento dell'acqua per usi domestici, il set point
della temperatura dell'acqua di norma è superiore al set point
richiesto durante il riscaldamento dell'ambiente. La valvola che
consente all'acqua di entrare nella serpentina del serbatoio
dell'acqua calda per usi domestici è aperta. La pompa di calore
distribuirà l'acqua a una temperatura superiore necessaria per
la produzione dell'acqua calda per usi domestici. A questo
punto, gli apparecchi che si trovano a temperature inferiori
devono essere protetti dall'acqua che si trova a una temperatura
più alta tramite una valvola per la riduzione della temperatura.
La configurazione del modello A contempla 2 set point per il
riscaldamento dell'ambiente (come nello schema classico) e uno per
il riscaldamento dell'acqua calda per usi domestici.
). Il
Schema classico
M
Space 1
DHW
Manuale d'installazione
32
