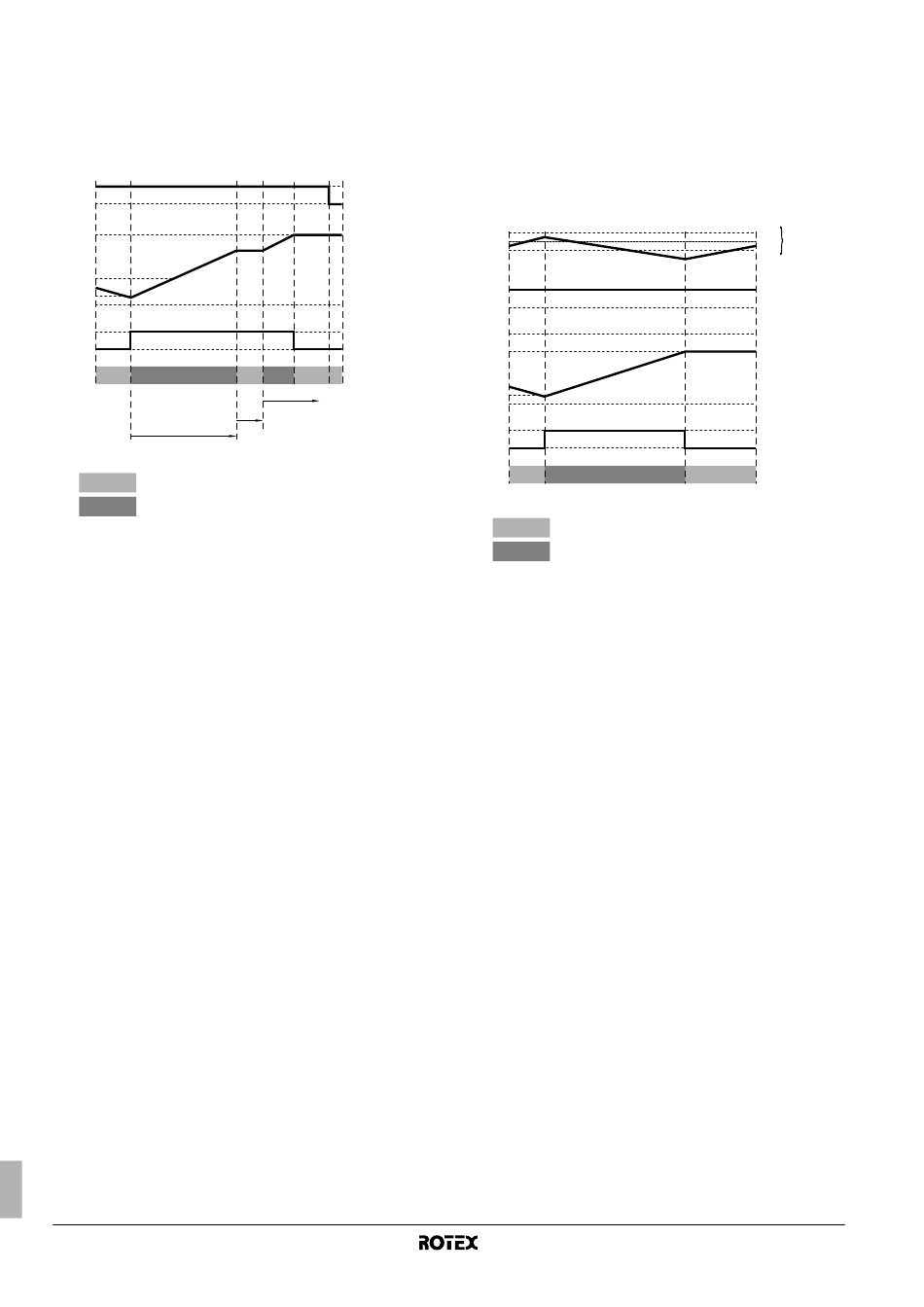

2 Akumulační provoz
Při současném požadavku na prostorové vytápění a ohřev
užitkové vody (akumulační provoz) bude užitková voda ohřívána
podle provozního časovače, poté bude spuštěno prostorové
vytápění podle provozního časovače a poté se znovu spustí
ohřev užitkové vody podle provozního časovače. Tento cyklus
se bude opakovat, dokud nebude dosaženo nastavené hodnoty
akumulační teploty.
D
C
J
H
B
A
1
A Provoz
Prostorové vytápění
Ohřev užitkové vody
B Požadavek na akumulační teplotu horké užitkové vody
C Teplota v nádrži na horkou užitkovou vodu
D Požadavek na výstupní teplotu vody
F Spodní teplotní limit horké užitkové vody
G Horní teplotní limit horké užitkové vody (nejvyšší možná
teplota akumulace) [b-03]
H Minimální teplota opětovného ohřevu horké užitkové vody
[b-00]
J Maximální teplota opětovného ohřevu horké užitkové
vody [b-01]
ON ZAP
OFF VYP
1 Minimální provozní doba ohřevu užitkové vody (výchozí
nastavení je 30 minut [d-01])
2 Minimální časový interval zastavení ohřevu užitkové vody
(výchozí nastavení je 15 minut [d-02])
3 Maximální provozní doba ohřevu užitkové vody
(výchozí nastavení je 30 minut [d-01])
Instalační manuál
27
ON
OFF
G
75°C
F
35°C
ON
OFF
3
2
Externí pokojový termostat
Při dosažení teploty opětovného ohřevu bude další ohřev užitkové
vody určován teplotními podmínkami snímanými externím pokojo-
vým termostatem a provozními časovači naprogramovanými
instalačními technikem.
1 Režim opětovného ohřevu
Při současném požadavku na prostorové vytápění a ohřev
užitkové vody (opětovný ohřev) bude užitková voda ohřáta na
maximální teplotu opětovného ohřevu, poté bude znovu
spuštěno prostorové vytápění.
E
D
J
C
H
B
A
A Provoz
Prostorové vytápění
Ohřev užitkové vody
B Požadavek na ohřev užitkové vody
C Teplota v nádrži na horkou užitkovou vodu
D Požadavek na teplotu prostředí při zapnutí topení
E Teplota prostředí regulovaná dálkovým ovladačem
F Spodní teplotní limit horké užitkové vody
G Horní teplotní limit horké užitkové vody (nejvyšší možná
teplota akumulace) [b-03]
H Minimální teplota opětovného ohřevu horké užitkové vody
[b-00]
J Maximální teplota opětovného ohřevu horké užitkové
vody [b-01]
K Nastavená hodnota externího pokojového termostatu
L Zapínací/vypínací hystereze externího pokojového
termostatu
ON ZAP
OFF VYP
Vnitřní jednotka pro systém tepelných čerpadel vzduch-voda
+X°C
L
K K
–X°C
ON
OFF
G
75°C
F
35°C
ON
OFF
