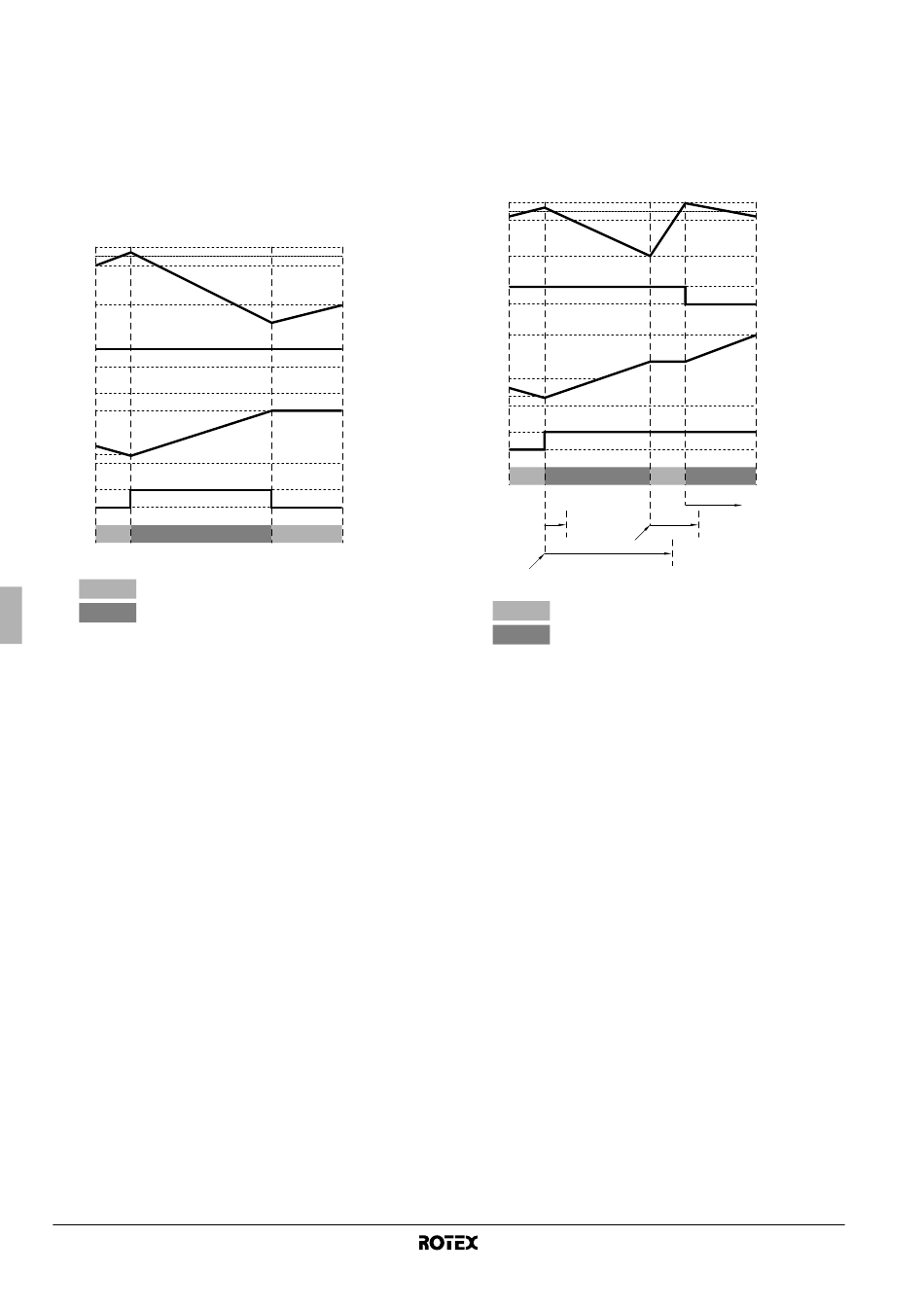

Aussteuerung der Raumtemperatur durch die Fernbedienung
Sobald im Brauchwassertank die Warmhalte-Temperatur erreicht ist,
ist ein weiteres Aufheizen des Brauchwassertanks bis zum Erreichen
der eingestellten Speicheraufheiztemperatur vom Raumthermostat
der Fernbedienung abhängig, denn die Raumtemperatur soll nicht zu
weit absinken.
1 Warmhaltebetrieb
Wird Raumheizungsbetrieb und Warmwasserbereitung (Warm-
halten) gleichzeitig angefordert, wird der Brauchwassertank so
lange beheizt, bis die Ausschalttemperatur erreicht ist. Dann
wird der Raumheizungsbetrieb wieder aufgenommen.
K
E
D
J
C
H
B
A
A Betrieb
Raumheizung
Warmwasserbereitung
B Thermostat-Anforderung Warmwasser-Warmhaltung
C Brauchwassertank-Temperatur
D Thermostat-Anforderung von Raumtemperatur
E Fernbedienung-Raumtemperatur
F Brauchwassertank-Minimaltemperatur
G Sollwert Speicheraufheiztemperatur (höchste mögliche
Speicheraufheiztemperatur) [b-03]
H Einschalttemperatur Brauchwasseranforderung [b-00]
J Ausschalttemperatur Brauchwasseranforderung [b-01]
K Sollwert Fernbedienung-Thermostat
ON EIN
OFF AUS
Installationsanleitung
31
2 Speicherbetrieb
Bei gleichzeitiger Anforderung von Raumheizungsbetrieb und
Warmwasserbereitung (Speicherbetrieb) erfolgt die Beheizung
des Brauchwassertanks zur Warmwasserbereitung. Sobald
aber die Raumtemperatur in Bezug auf deren Sollwert um 3°C
abgesunken ist, startet der Raumheizungsbetrieb, bis die
Raumtemperatur 0,5°C über dem Sollwert liegt. Dann wird der
Betrieb zur Erhitzung des Warmwassers wieder aufgenommen,
bis der Sollwert für die Speicheraufheiztemperatur erreicht ist.
K
E
+0.5°C
–0.5°C
D
–3.0°C
ON
C
OFF
J
G
75°C
H
B
F 35°C
A
ON
OFF
A
B
C
D
E
F
G
H
J
K
ON
OFF
1
2
3
4
5
6
(a) Der Wert für die Mindestlaufzeit des Betriebs gilt nur dann, wenn die
(b) Der Wert für die Maximallaufzeit des Betriebs gilt nur dann, wenn die
1 3
6
2
5
Betrieb
Raumheizung
Warmwasserbereitung
Thermostat-Anforderung Warmwasser-Speichbetrieb
Brauchwassertank-Temperatur
Thermostat-Anforderung von Raumtemperatur
Fernbedienung-Raumtemperatur
Brauchwassertank-Minimaltemperatur
Sollwert Speicheraufheiztemperatur (höchste mögliche
Speicheraufheiztemperatur) [b-03]
Einschalttemperatur Brauchwasseranforderung [b-00]
Ausschalttemperatur Brauchwasseranforderung [b-01]
Sollwert Fernbedienung-Thermostat
EIN
AUS
Mindestlaufzeit Brauchwasserbetrieb
(a)
(anfangs 10 Minuten [d-00])
Maximallaufzeit Brauchwasserbetrieb
(b)
(anfangs 30 Minuten [d-01])
Wiedereinschaltsperre Brauchwasserbetrieb
(anfangs 15 Minuten [d-02])
Kein gleichzeitiger Betrieb
Timer für Starten der Warmwasserbereitung
Timer für Starten des Raumheizungsbetriebs
Raumtemperatur um mehr als 3°C unter dem Sollwert liegt und der
Sollwert J erreicht ist.
Raumtemperatur um mehr als 0,5°C unter dem Sollwert liegt und der
Sollwert J erreicht ist.
