11. Bloque de terminales X2M
Bloque de terminales de cableado en la obra para conexiones
de CA.
12. Conector de CC X1Y
13. Conector de bomba X2Y
14. Conector de CA X3Y
15. Sujetacables
Los sujetacables permiten fijar el cableado de obra a la caja de
conexiones mediante sujetacables para asegurar el alivio de
tracción de los cables.
16. Entrada para cableado de alimentación
17. Entrada para cableado en la obra de CA
18. Entrada para cableado en la obra de CC
19. Entrada para el cable del compresor
20. Relé de interfaz K1A
21. Puentes de cableado
22. Fusible F1 (solamente Y1)
23. Fusible F2 (solamente Y1)
NOTA El diagrama de conexiones eléctricas figura en la
parte interior de la tapa de la caja de interruptores.

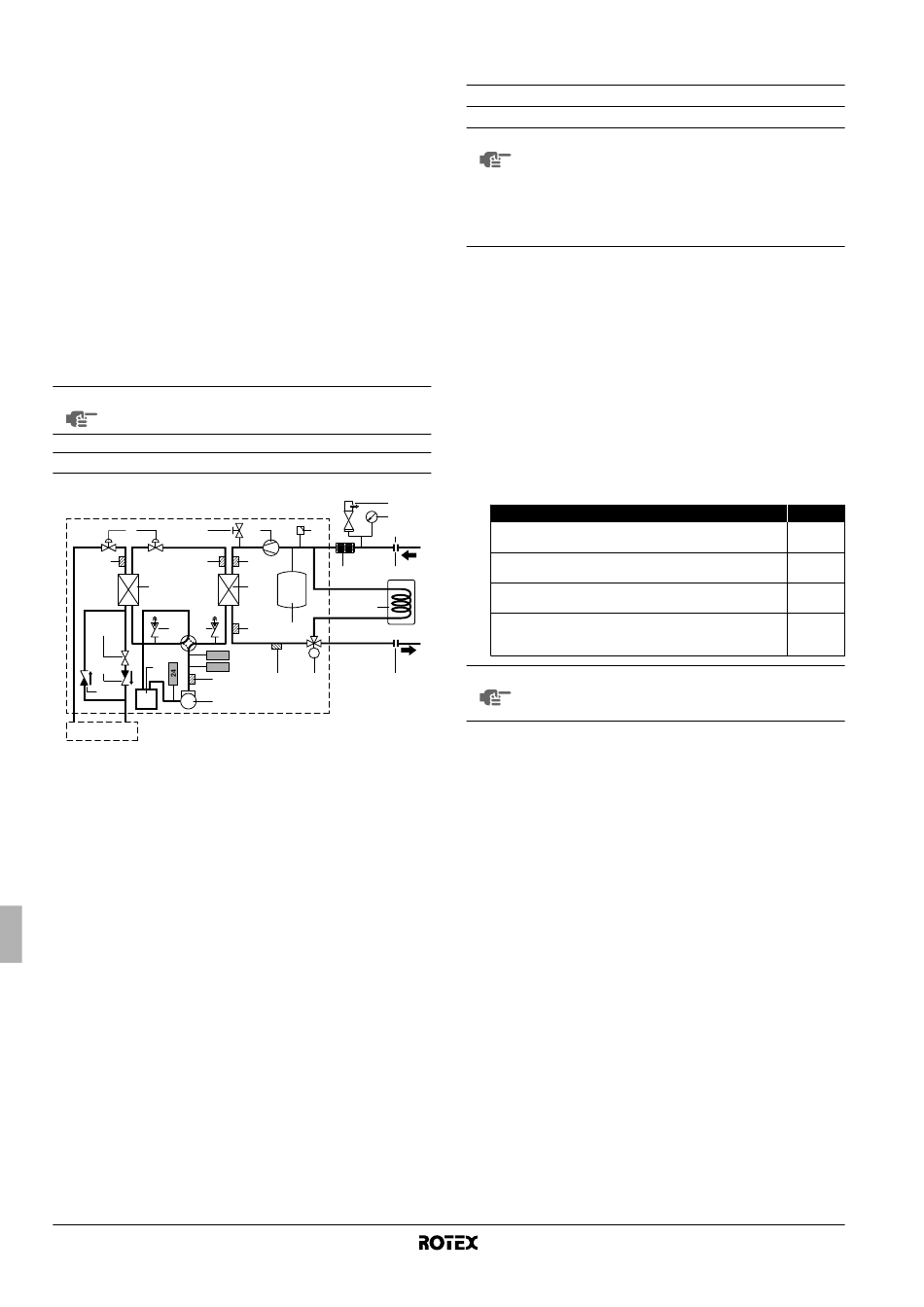

Diagrama de funcionamiento

2
9 8
29 28
3
30 6 6
22
31 4 23
25
31
5
1
1 Unidad exterior
2 Unidad interior
3 Intercambiador de calor
refrigerante-
refrigerante
4 Acumulador
5 Compresor
6 Puerto de servicio
7 Intercambiador de calor
refrigerante-agua
8 Válvula de drenaje
9 Válvula de expansión
electrónica
10 Válvula de alivio de
presión
11 Bomba
12 Válvula de purga de
aire
13 Recipiente de
expansión
14 Filtro de agua
15 Manómetro
16 Válvula de llenado
(suministro
independiente)
Manual de instalación
9
10
13
16
11 12
27
15 17
7
19
21 14
M
26 20 18
17 Válvula de cierre a la entrada
del agua
18 Válvula de cierre a la salida del
agua
19 Depósito de agua caliente
sanitaria (opcional)
20 Válvula de 3 vías motorizada
(opción)
21 Desconexión por
accionamiento de la protección
térmica (Q2L)
22 Interruptor de alta presión
(S1PH)
23 Sensor de alta presión (B1PH)
24 Sensor de baja presión (B1PL)
25 Termistor de descarga (R6T)
26 Termistor de agua de salida
(R5T)
27 Termistor de agua de retorno
(R4T)
28 Termistor de líquido R134a
(R7T)
29 Termistor de líquido R410A
(R3T)
30 Válvula de 2 vías
31 Válvula de retención
C
ÓMO INSTALAR LA UNIDAD INTERIOR
Selección del lugar de instalación
■
NOTA Asegúrese de que dispone de las medidas
necesarias para evitar que la unidad interior sea
refugio de pequeños animales.
■
Los animales pequeños pueden provocar averías,
humo o fuego si tocan las partes eléctricas.
Recuerde al cliente que debe mantener limpio el
espacio que rodea a la unidad.
La unidad deberá montarse sobre pared, en interiores, cumpliendo
los siguientes requisitos:
■
Lugar de instalación libre de escarcha
■
El espacio alrededor de la unidad es adecuado para las
reparaciones. (Consulte figura 2).
■
El espacio que rodea la unidad permitirá una suficiente
circulación de aire.
■
Hay una válvula de alivio de presión.
■
No debe haber peligro de incendio debido a fugas de gas
inflamable.
■
El equipo no está previsto para su uso en atmósferas
potencialmente explosivas.
■
Deberá tener en cuenta las longitudes de tubo y distancias
especificadas.
Requisito
Longitud máxima permisible de la tubería de refrigerante
entre la unidad exterior y la unidad interior
Longitud mínima permisible de la tubería de refrigerante
entre la unidad exterior y la unidad interior
Altura máxima permisible entre la unidad exterior y la
unidad interior
Distancia máxima admisible entre el depósito de agua
caliente sanitaria y la unidad interior (sólo para
instalaciones con depósito de agua caliente sanitaria).
NOTA Si la instalación viene equipada con un tanque de ACS
(opcional) consulte el manual de instalación del
tanque de ACS.
■
No instale la unidad en sitios que se utilicen normalmente como
lugares de trabajo.
En caso de trabajos de construcción (por ejemplo, trabajos de recti-
ficado) donde se genera mucho polvo, apague la unidad y cúbrala).
■
No instale a unidad en lugares con alta humedad (por ejemplo,
el cuarto de baño) (humedad máxima (HR)=85%).
■
Si el sonido se mide en las condiciones de instalación reales, el
valor medido será mayor que el nivel de presión sonora
mencionado en el apartado "Especificaciones de la unidad" en
la página 40 debido al ruido del entorno y a las reflexiones
sonoras. Seleccione la ubicación de instalación con cuidado y
no instale la unidad en entornos sensibles al sonido (por
ejemplo, sala de estar, dormitorio,...).
■
Procure que en caso de fuga el agua no pueda causar daños al
espacio de instalación y a todo lo que le rodea.
■
Los cimientos deben ser lo suficientemente resistentes como
para soportar el peso de la unidad (o la unidad y el depósito de
agua caliente sanitaria completamente lleno de agua, en caso
de que el depósito de agua caliente sanitaria opcional se instale
encima de la unidad).
El suelo debe ser plano para evitar vibraciones y ruido y ser lo
suficientemente estable, especialmente cuando el depósito de
agua caliente sanitaria se monte encima de la unidad.
■
No coloque ningún objeto ni equipo en la placa superior de la
unidad.
■
No se suba ni permanezca encima de la unidad.
■
Asegúrese de que se toman las precauciones suficientes,
conforme a las regulaciones nacionales y locales, en caso de
fuga de refrigerante.
Unidad interior para bomba de calor de aire-agua
Valor
50 m
3 m
30 m
10 m
RKHBRD011~016ABV1+Y1
4PW61218-1A
