NOTĂ Selectaţi toate dimensiunile de cabluri şi conductori în
conformitate cu reglementările locale şi naţionale
relevante.
După finalizarea lucrărilor electrice, confirmaţi că fiecare
piesă şi bornă electrică din interiorul cutiei de piese
electrice este bine conectat.
Procedură
1 Deschideţi unitatea şi puneţi cutia de distribuţie în faţa unităţii
aşa cum este descris în "Deschiderea unităţii" la pagina 38.
2 Deschideţi capacul cutiei de distribuţie.
3 Utilizând cablul corespunzător, conectaţi cablurile de alimentare
şi comunicare la bornele corespunzătoare aşa cum este
prezentat în schema de conexiuni şi în conformitate cu figura 3.
■
Pentru a evita recepţia de zgomot electric, aveţi
grijă să puneţi cablurile în mănunchiul corect şi
să le conduceţi în tava de mănunchi corectă aşa
cum este prezentat în figura 3.
■
La cablare, conduceţi mănunchiurile de cabluri
care sunt în exteriorul unităţii, distanţate între ele
la cel puţin 25 mm pentru a evita recepţia de
zgomot electric (zgomot extern).
■
Aveţi grijă să conduceţi toate cablurile dintre
placa laterală a unităţii şi bara de reţinere a
cablajului aşa cum este prezentat în figura 3.
4 Fixaţi cablurile cu brăţări autoblocante la soclurile brăţărilor
autoblocante pentru a asigura preluarea efortului şi pentru a vă
asigura că nu vin în contact cu tubulatura şi muchiile ascuţite.
Nu strângeţi niciodată cablurile înmănunchiate.
Notă: este prezentată numai partea relevantă a cablajului de
legătură în figura 3.
5 Închideţi capacul cutiei de distribuţie şi instalaţi la loc cutia de
distribuţie în unitate urmând
"Deschiderea unităţii" la pagina 38 în ordine inversă.

Instalarea telecomenzii

Unitatea este echipată cu o telecomandă care oferă un mod facil de
configurare, utilizare şi întreţinere pentru utilizator. Înainte de a
acţiona telecomanda, urmaţi această procedură de instalare.
NOTĂ Cablajul pentru conexiune nu este inclus.
■
Telecomanda, livrată ca set, trebuie montată în
interior.
■
Când este utilizată funcţia de termostat a tele-
comenzii, selectaţi un loc de instalare luând în
considerare că trebuie să fie un loc:
- unde poate fi detectată temperatura medie din
încăpere,
- care nu este expus luminii soarelui,
- adică nu este lângă o sursă de căldură,
- care nu este afectat de aerul din exterior sau de
curenţii de aer datorită de ex. deschiderii/închiderii
uşii,
- unde afişajul este menţinut curat,
- unde temperatura este între 0°C şi 50°C,
- unde umiditatea relativă este de maxim 80%.

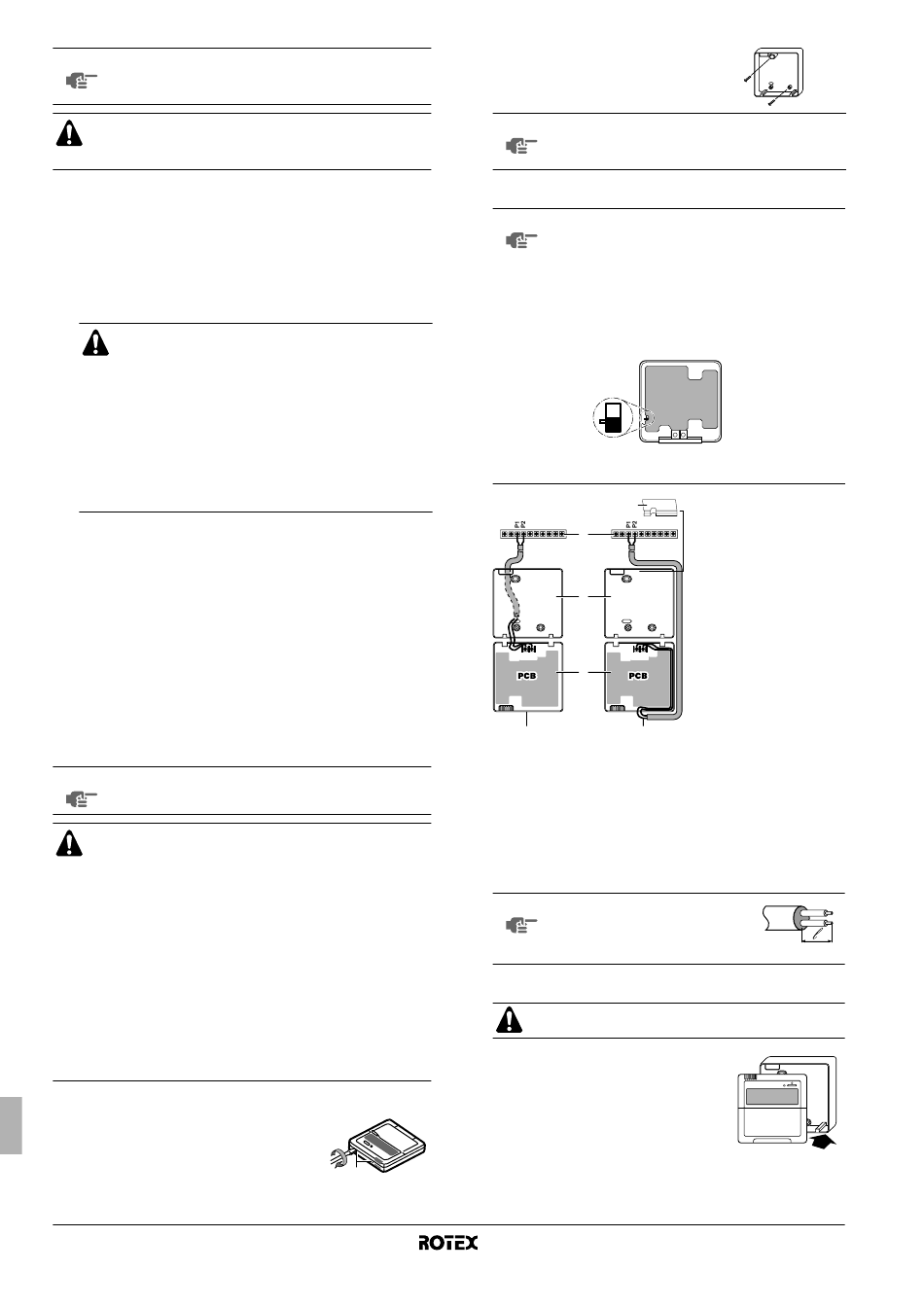

1 Demontaţi partea frontală a telecomenzii.
Introduceţi vârful unei şurubelniţe plate în
fantele (1) din partea posterioară a tele-
comenzii şi scoateţi piesa frontală a
telecomenzii.
Manual de instalare
18
instrucţiunile descrise în
1
2 Fixaţi telecomanda pe o suprafaţă plată.
NOTĂ Aveţi grijă să nu deformaţi partea inferioară a
telecomenzii
şuruburilor de montare.
3 Cablaţi unitatea.
NOTĂ Dacă lângă telecomanda standard este instalată
şi telecomanda opţională:
■
Conectaţi conductorii electrici ai ambelor
telecomenzi în acelaşi mod cu cel descris
mai jos.
■
Selectaţi o telecomandă principală şi una
secundară acţionând comutatorul selector
SS1.
S S
M
■
Numai telecomanda setată ca principală
poate funcţiona ca termostat de încăpere.
6
X3M X3M
1
2
P2 P1 P2 P1
3
4 5
1 Unitate
2 Partea posterioară a telecomenzii
3 Partea frontală a telecomenzii
4 Cablare din spate
5 Cablare de sus
6 Decupaţi partea de trecere a cablajului cu un cleşte, etc.
Conectaţi bornele de sus de pe partea frontală a telecomenzii şi
bornele din interiorul unităţii (P1 la X3M:P1, P2 la X3M:P2).
NOTĂ Îndepărtaţi învelişul de ecranare
al părţii care trebuie să treacă prin
interiorul carcasei telecomenzii
( l ).
4 Fixaţi la loc partea superioară a telecomenzii.
Aveţi grijă ca în timpul fixării să nu deterioraţi cablul.
Începeţi instalarea de la clemele de la
fund.
Unitate interioară pentru sistem de pompă termică aer la apă
prin strângerea exagerată
PCB
S Secundară
SS1
M Principală
1
RKHBRD011~016ABV1+Y1
