2 Aşağıdaki tabloyu ve bilgileri kullanarak genleşme kabı ön
basıncının ayar gerektirip gerektirmediğini ve tesisattaki toplam
su hacminin izin verilen maksimum su hacminden az olup
olmadığını belirleyin.
Montaj
yükseklik 65°C ≤270 l
(a)
farkı 80°C ≤180 l
Ön basınç ayarı gerekli
≤7 m
değildir.
Gerekli işlemler:
• ön basınç yükseltilmelidir,
"Genleşme kabı ön
yükleme basıncının
hesaplanması" ile verilen
>7 m şekilde hesaplayın.
• su hacminin izin verilen
maksimum su hacminden
az olup olmadığını kontrol
edin (aşağıdaki grafiği
kullanın)
(a) Montaj yükseklik farkı: su devresinin en yüksek noktası ile iç ünite
arasındaki yükseklik farkı (m). İç ünite tesisatın en yüksek noktasına
yerleştirilmişse montaj yüksekliği 0 m kabul edilir.
Genleşme kabı ön yükleme basıncının hesaplanması
Ayarlanacak ön basınç (Pg) maksimum montaj yükseklik farkına (H)
bağlıdır ve aşağıda verilen şekilde hesaplanır:
Pg=(H/10+0,3) bar
İzin verilen maksimum su hacminin kontrol edilmesi
Devrenin tümünde izin verilen maksimum su hacminin belirlenmesi
için aşağıdakileri yapın:

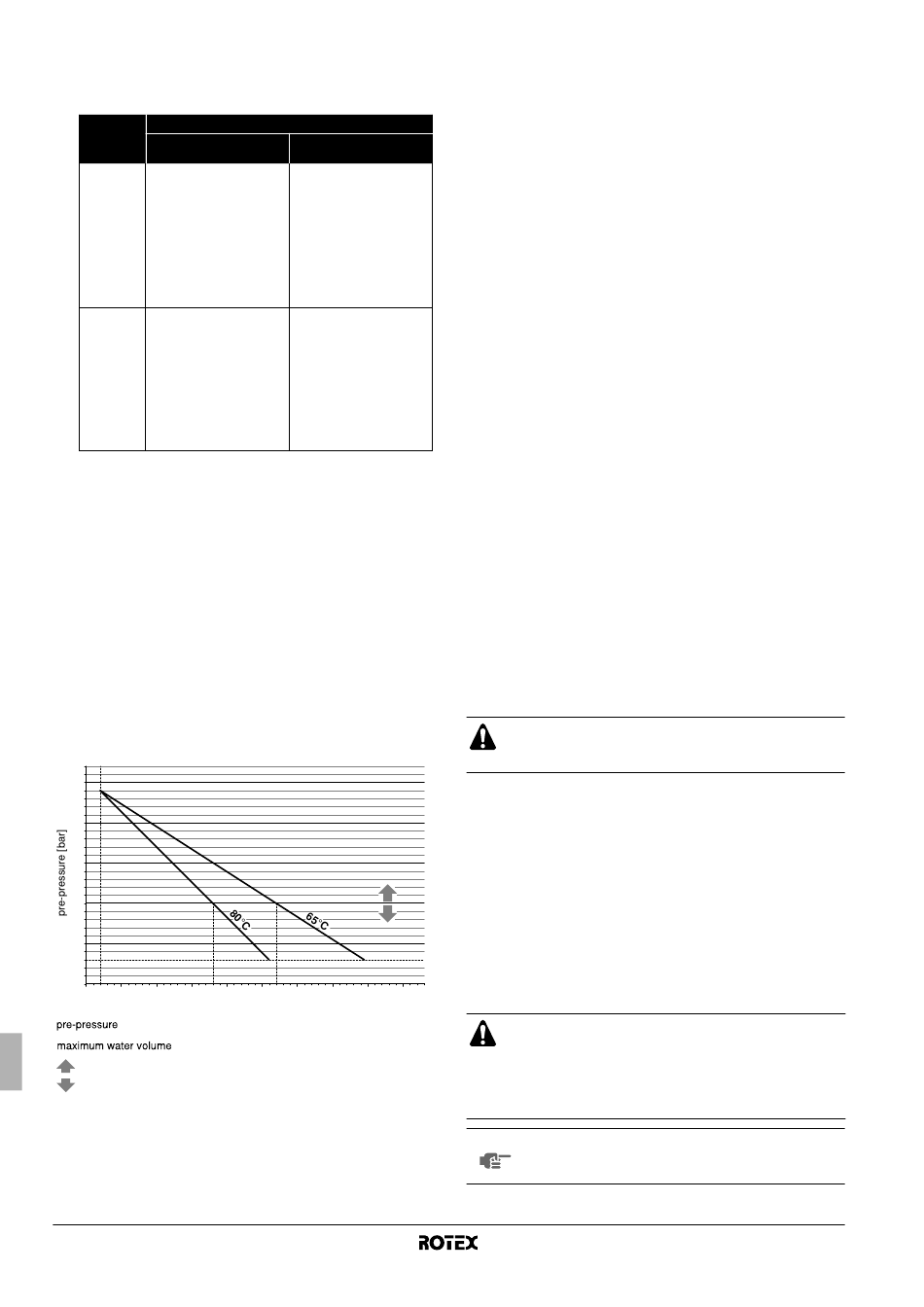

1 Aşağıdaki grafiği kullanarak hesaplanan ön basınca (Pg) karşılık
gelen maksimum su hacmini belirleyin.
2 Su devresinin tamamındaki toplam su hacminin bu değerden az
olduğunu kontrol edin:
Eğer böyle değilse, iç ünitedeki genleşme kabı montaj için çok
küçüktür.
2.5
2
1.5
1
0.5
0.3
0.0
0 20 50 100 150 200
maximum water volume [l]
= ön basınç
= maksimum su hacmi
= ön basınçlı kabın hacmini artırın
= ön basınçlı kabın hacmini azaltın
Montaj kılavuzu
13
Su hacmi
65°C >270 l
80°C >180 l
Gerekli işlemler:
• ön basınç düşürülmelidir,
"Genleşme kabı ön
yükleme basıncının
hesaplanması" ile verilen
şekilde hesaplayın.
• su hacminin izin verilen
maksimum su hacminden
az olup olmadığını kontrol
edin (aşağıdaki grafiği
kullanın)
Ünitenin genleşme kabı
tesisat için çok küçük.
250 300 350 400 450
Örnek 1
İç ünite su devresindeki en yüksek noktanın 5 m altına kurulmuştur.
Su devresindeki toplam su hacmi 100 litredir.
Bu örnekte, hiçbir işlem ya da ayarlama gerekli değildir.
Örnek 2
İç ünite su devresindeki en yüksek noktaya kurulmuştur. Su
devresindeki toplam su hacmi 380 litredir.
Sonuç:
■
380 l büyüktür 180 l veya 270 l olduğuna göre, ön basınç
düşürülmelidir (yukarıdaki tabloya bakın).
■
Gerekli ön basınç değeri:
Pg = (H/10 + 0,3) bar = (0/10 + 0,3) bar = 0,3 bar
■
Buna karşılık gelen maksimum su hacmi grafikten okunabilir:
65°C çıkış suyu için yaklaşık 380 l ve 80°C çıkış suyu için
yaklaşık 250 l.
■
65°C çıkış suyu olması durumunda, toplam su hacmi (380 l)
maksimum su hacminden (380 l) yüksek olmadığına göre,
genleşme kabı kurulum için yeterlidir.
80°C çıkış suyu olması durumunda, toplam su hacmi (380 l)
genleşme kabının maksimum su hacminden (250 l) yüksek
olduğuna göre, ilave bir genleşme kabı takılmalıdır.
Genleşme kabı ön yükleme basıncının ayarlanması
Genleşme kabının fabrika ayar ön basıncının (1 bar) değiştirilmesi
gerektiğinde aşağıdaki esaslar göz önünde bulundurulmalıdır:
■
Genleşme kabı ön basıncını ayarlamak için yalnız kuru azot
kullanın.
■
Genleşme kabı ön basıncının hatalı ayarlanması sistemin
arızalanmasına yol açacaktır. Bu nedenle ön basınç yalnız
ehliyetli bir tesisatçı tarafından ayarlanmalıdır.
Genleşme kabının basıncını ayarlayabilmek için anahtar kutusu
üniteden çıkarılmalıdır. Bunun nasıl aypılacağı "Ünitenin açılması"
sayfa 36 bölümünde açıklanmıştır.
Su devresinin bağlanması
Su bağlantılarının yapılması gerekir. Su giriş bağlantısının ve su çıkış
bağlantısının iç ünite üzerindeki konumları "Ana elemanlar" sayfa 7
bölümünde gösterilmiştir.
Boru bağlantılarını yaparken aşırı kuvvet uygulayarak ünite
borularını deforme etmemeye dikkat edin. Borulardaki
deformasyon ünitenin arıza yapmasına yol açabilir.
Su devresine hava, nem veya toz girerse sorunlar çıkabilir. Bu
nedenle, su devresini bağlarken aşağıdakileri daima dikkat edin:
■
Yalnız temiz borular kullanın.
■
Çapakları alırken borunun ucunu aşağı doğru tutun.
■
Duvar içinden geçirirken toz ve pislik girmemesi için borunun
ucunu kapatın.
■
Bağlantıların sızdırmazlığı için güvenilir bir diş sızdırmazlık
malzemesi kullanın.
■
Pirinç dışında metal boru kullanıldığında, galvanik korozyona
mani olmak için mutlaka her iki malzemeyi birbirinden yalıtın.
■
Pirinç yumuşak bir malzeme
bağlantılarını yaparken uygun aletler kullanın. Uygun olmayan
aletler borularda hasara neden olacaktır.
■
Ünite yalnız kapalı bir su sisteminde kullanılmalıdır.
Açık bir su devresinde uygulama yapılması su
borularında aşırı korozyona yol açabilir.
■
Su devresinde Zn ile kaplanmış parçalar kullanmayın.
Ünitenin dahili su devrelerinde bakır borular kullanıl-
dığından bu parçalarda aşırı korozyon oluşabilir.
NOT Su devresinde 3 yollu bir vana ya da 2 yollu bir vana
kullanıldığında, vananın maksimum konum değiştirme
süresi 60 saniyeden az olacaktır.
olduğundan su devresi
RKHBRD011~016ABV1+Y1
Hava su tipi ısı pompa sistemi iç ünitesi
4PW61218-1A
