Öğe Tanım
1 Dış ünite için güç besleme
kablosu
2 İç ünite güç besleme ve iletişim
kablosu
3 Yardımcı ısıtıcı için güç
besleme kablosu
4 Oda termostatı kablosu
5 3-yollu vana kontrol kablosu
6 2-yollu vana kontrol kablosu
7 Buster ısıtıcı güç besleme ve
termal koruma kablosu
8 Termistör kablosu
9 Buster ısıtıcı güç besleme
kablosu
10 İndirimli elektrik tarifesi güç
kaynağı kablosu (gerilimsiz
kontak)
(a) Dış ünite üzerindeki isim plakasına bakın
2
(b) Kablo kesiti 2,5 mm
(c) "Yardımcı ısıtıcı güç beslemesinin bağlanması" sayfa 13 konusundaki tabloya
bakın.
2
(d) Minimum kablo kesiti 0,75 mm
(e) Termistör ve bağlantı kablosu (12 m) kullanım sıcak suyu deposu ile verilir.
İç kablo tesisatı – Parça listesi
Üniteyle birlikte verilen iç kablo tesisat şemasına bakın (iç ünite
anahtar kutusu kapağının üzerinde). Kullanılan kısaltmalar aşağıda
listelenmiştir.
A1P.................. Ana PCB
A2P.................. Uzaktan kumanda PCB (kullanıcı arabirimi)
A3P.................. Termostat (sahadan temin edilir, PC=dahili Güç
Devresi)
A4P.......... * ..... Uzaktan alarm adres kartı
E1H.................. Yardımcı ısıtıcı elemanı 1
E2H.................. Yardımcı ısıtıcı elemanı 2
E3H.................. Yardımcı ısıtıcı elemanı 3
E4H..........# ..... Buster ısıtıcı
F1B .................. Sigorta yardımcı ısıtıcı
F2B ..........# ..... Sigorta buster ısıtıcı
F1T .................. Termal sigorta yardımcı ısıtıcı (250 V, 94°C)
FU1.................. Sigorta 3,15 A T 250 V
FU2.................. Sigorta 5 A T 250 V
FuR,FuS .......... Uzaktan alarm PCB için sigorta 5 A 250 V
K1M ................. Kontaktör yardımcı ısıtıcı kademe 1
K2M ................. Kontaktör yardımcı ısıtıcı kademe 2
K3M .........# ..... Kontaktör buster ısıtıcı
K5M ................. Yardımcı ısıtıcı için tüm kutupları ayıran kontaktör
M1P ................. Pompa
M2S .......## ..... Soğutma modu için 2 yollu vana
M3S .........# ..... 3 yollu vana: zeminden ısıtma/kullanım sıcak suyu
PHC1 ............... Optokuplör giriş devresi
Q1DI ................ Toprak kaçak kesicisi
Q1L.................. Termal koruyucu yardımcı ısıtıcı
Q2L,Q3L ..# ..... Termal koruyucu buster ısıtıcı
R1T.................. Çıkış suyu ısı eşanjör termistörü
R2T.................. Çıkış suyu yardımcı ısıtıcı termistörü
R3T.................. Soğutucu sıvı tarafı termistörü
R4T.................. Giriş suyu termistörü
R5T..........# ..... Kullanım sıcak suyu termistörü
S1L .................. Akış anahtarı
S2S.................. İndirimli elektrik tarifesi güç kaynağının kontağı
SS1.................. DIP anahtarı
TR1.................. Trafo 24 V, PCB için
RKHBH/X008AA
Hava su tipi ısı pompa sistemi iç ünitesi
4PW50203-1A
Gerekli
iletken Maksimum
sayısı çalışma akımı
(a)
2+GND
(b)
3+GND
(c)
2+GND
veya
3+GND
(d)
3 veya 4 100 mA
(d)
2+GND 100 mA
(d)
2+GND 100 mA
(b)
4+GND
(e)
2
2+GND 13 A
2 (d)
100 mA
V1S ..................Şerare önleyici 1
V2S ..................Şerare önleyici 2
X1M-X4M .........Terminal blokları
* Opsiyonel
# Yalnız kullanım sıcak suyu deposu ile uygulamalar
## Yalnız ısıtma/soğutma uygulamaları
Saha kablo tesisatı esasları
İç ünite tarafındaki saha kablo tesisat işlemlerinin çoğu anahtar
kutusu içindeki terminal bloğu üzerinden yapılacaktır. Terminal
bloğuna erişmek için iç ünitenin kılıfını ve anahtar kutusu servis
panelini çıkarın, bkz. "İç ünitenin açılması" sayfa 5.
Anahtar kutusunun alt
bulunmaktadır. Kablo bağları kullanarak tüm kabloları tespit edin
(sahadan temin edilir).
Yardımcı ısıtıcı özel olarak ayrılmış bir güç devresini gerektirir.
Kullanım sıcak suyu deposuna
kurulumlarda, buster ısıtıcı için özel olarak ayrılmış bir güç
devresi gereklidir.
Kullanım sıcak suyu deposu montaj kılavuzuna bakın.
İç ünite güç besleme ve iletişim kablosunun bağlanması
Güç devresi ve kablo gereksinimleri
İç ünitenin güç beslemesi dış ünite üzerinden verilecektir. Dış ünite
ile veri iletişimi aynı kablo üzerinden sağlanacaktır.
İç ünite ile dış ünite arasındaki saha kabloları hakkında tüm yönerge
ve spesifikasyonlar için dış ünite montaj kılavuzuna bakın.
Prosedür

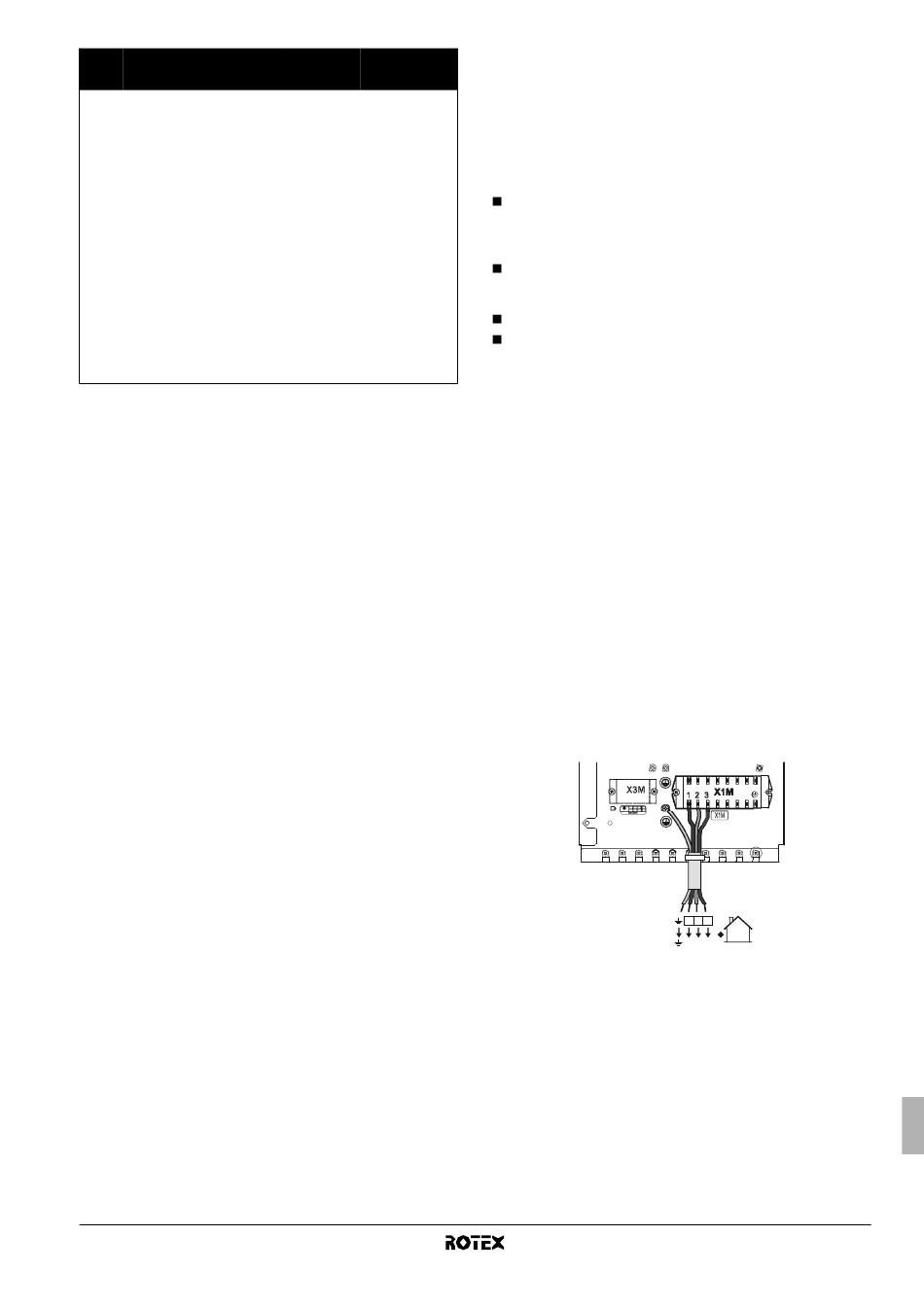

1 Uygun kablo kullanarak, kablo bağlantı şeması ve aşağıdaki
resimde gösterildiği gibi güç devresini uygun terminallere
bağlayın.
2 Toprak iletkenini (sarı/yeşil) anahtar kutusu bağlantı plakası
üzerindeki topraklama vidasına bağlayın.
3 Gerginliğin alınmasını sağlamak için kabloyu kablo bağları ile
kablo bağı tespitlerine sabitleyin.
4 Kablolar döşenirken, iç ünite kılıfının takılmasına mani
olmamasına dikkat edin, bkz. şekil 3.
Not: yalnız ilgili saha kabloları gösterilmiştir.
kısmında kablo bağı tespitleri
(opsiyonel) sahip olan
1 2 3
1 2 3
