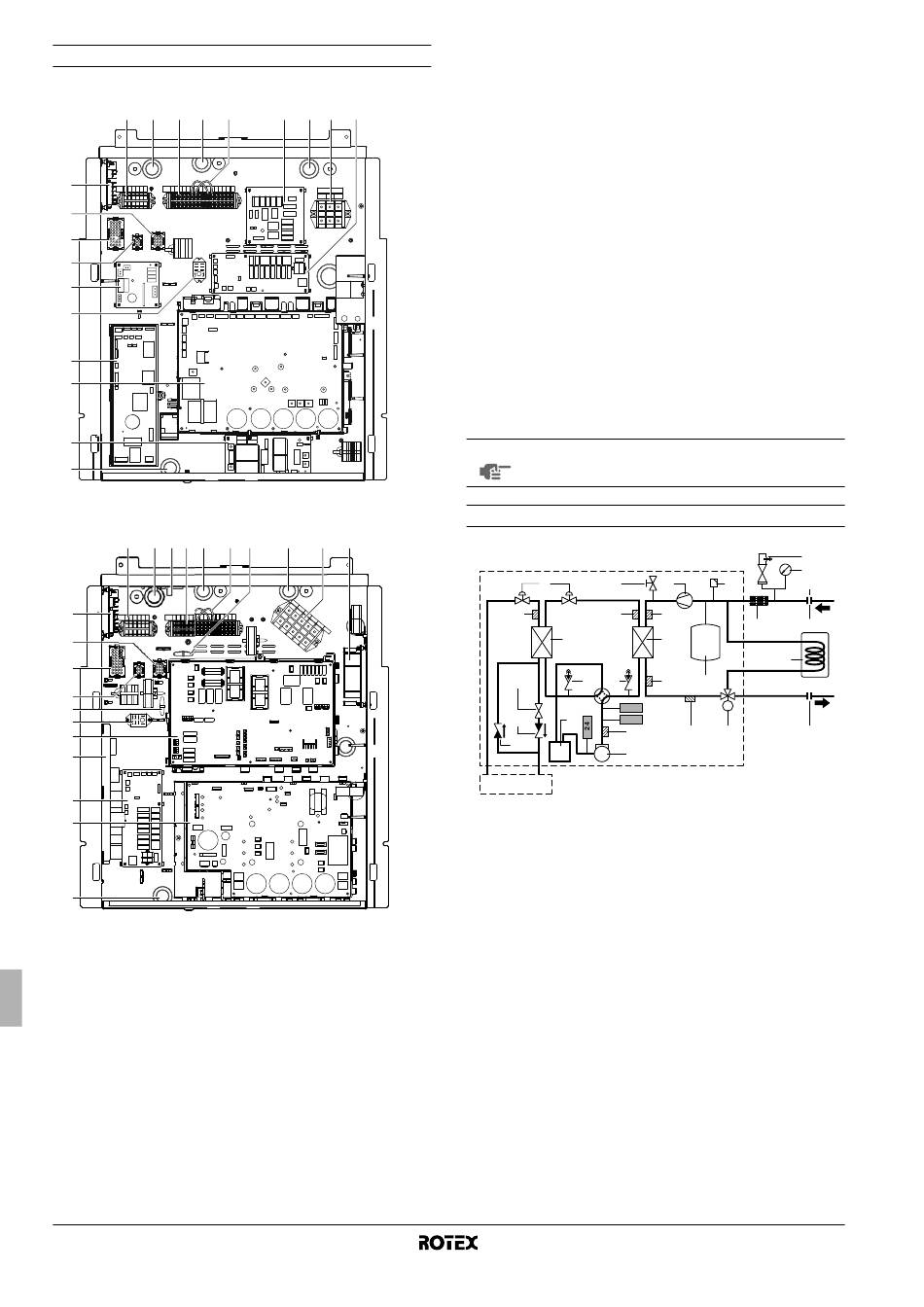

Componentes principais da caixa de distribuição
Unidades do tipo V1 (monofásicas)
10 18 11 17 21
8
14
12
13
5
20
1
3
6
19
Unidades do tipo Y1 (trifásicas)
10 18 7 11 17 21 22
8
14
12
13
23
20
4
1
2
3
19
1. Placa de circuito principal
A placa de circuito principal controla o funcionamento da
unidade.
2. Placa de circuito impresso de controlo
3. Placa de circuito impresso do inversor
4. Placa de circuito impresso de controlo do inversor (só nas Y1)
5. Placa de circuito impresso de QA (só nas V1)
6. Placa de circuito impresso do filtro
7. Placa de circuito impresso de E/S digitais (opcional)
8. Placa de circuito impresso de exigência (opcional)
9. Placa de bornes X1M
Placa de bornes principal, que permite conectar facilmente as
ligações eléctricas locais à fonte de alimentação.
Manual de instalação
9
7 16 9 2
16 9 6
10. Placa de bornes X3M
Placa de bornes das ligações eléctricas locais para ligações de
CC.
11. Placa de bornes X2M
Placa de bornes das ligações eléctricas locais para ligações de
CA.
12. Conexão de CC, X1Y
13. Conexão da bomba, X2Y
14. Conexão de CA, X3Y
15. Apoios para as braçadeiras de cabos
Os apoios para as braçadeiras de cabos permitem fixar a
cablagem à caixa de distribuição, utilizando braçadeiras, para
protegê-los contra tracção excessiva.
16. Entrada da cablagem de alimentação
17. Entrada das ligações eléctricas locais de CA
18. Entrada das ligações eléctricas locais de CC
19. Entrada do cabo do compressor
20. Relé da interface, K1A
21. Pontes de ligações eléctricas
22. Fusível F1 (só nas Y1)
23. Fusível F2 (só nas Y1)
NOTA O esquema de ligações eléctricas encontra-se no
interior da tampa da caixa de distribuição.

Diagrama funcional

2
9 8
29 28
3
30 6 6
22
31 4 23
25
31
5
1
1 Unidade de exterior
2 Unidade interior
3 Permutador de calor do
refrigerante
4 Acumulador
5 Compressor
6 Orifício de saída
7 Permutador de calor
refrigerante-água
8 Válvula de drenagem
9 Válvula electrónica de
expansão
10 Válvula de segurança
11 Bomba
12 Válvula de purga de ar
13 Manómetro
14 Reservatório de
expansão
15 Filtro de água
16 Válvula de enchimento
(fornecimento local)
17 Entrada de água da
válvula de fecho
Unidade interior para o sistema de bomba de calor ar/água
10
13
16
11 12
27
15 17
7
19
21 14
M
26 20 18
18 Saída de água da válvula de
fecho
19 Tanque de água quente
doméstica (opcional)
20 Válvula motorizada de 3 vias
(opcional)
21 Corte térmico (Q2L)
22 Pressóstato de alta pressão
(S1PH)
23 Sensor de alta pressão (B1PH)
24 Sensor de baixa pressão
(B1PL)
25 Termístor de descarga (R6T)
26 Termístor da saída de água
(R5T)
27 Termístor do retorno de água
(R4T)
28 Termístor do R134a líquido
(R7T)
29 Termístor do R410A líquido
(R3T)
30 Válvula de 2 vias
31 Válvula verificadora
