Toepassing 3
Verwarmen van ruimten en verwarmen van water voor
huishoudelijk gebruik met één bij de unit geïnstalleerde
afstandsbediening en de externe kamerthermostaat in de
woonkamer.
Optioneel kan de Rotex-kamerthermostaat RKRTR of
RKRTW worden aangesloten op het Rotex-systeem.
Rotex kan de goede werking of de betrouwbaarheid
van het systeem niet garanderen als een andere
thermostaat wordt gebruikt. Bijgevolg kan Rotex in dat
geval ook geen garantie bieden op het systeem.

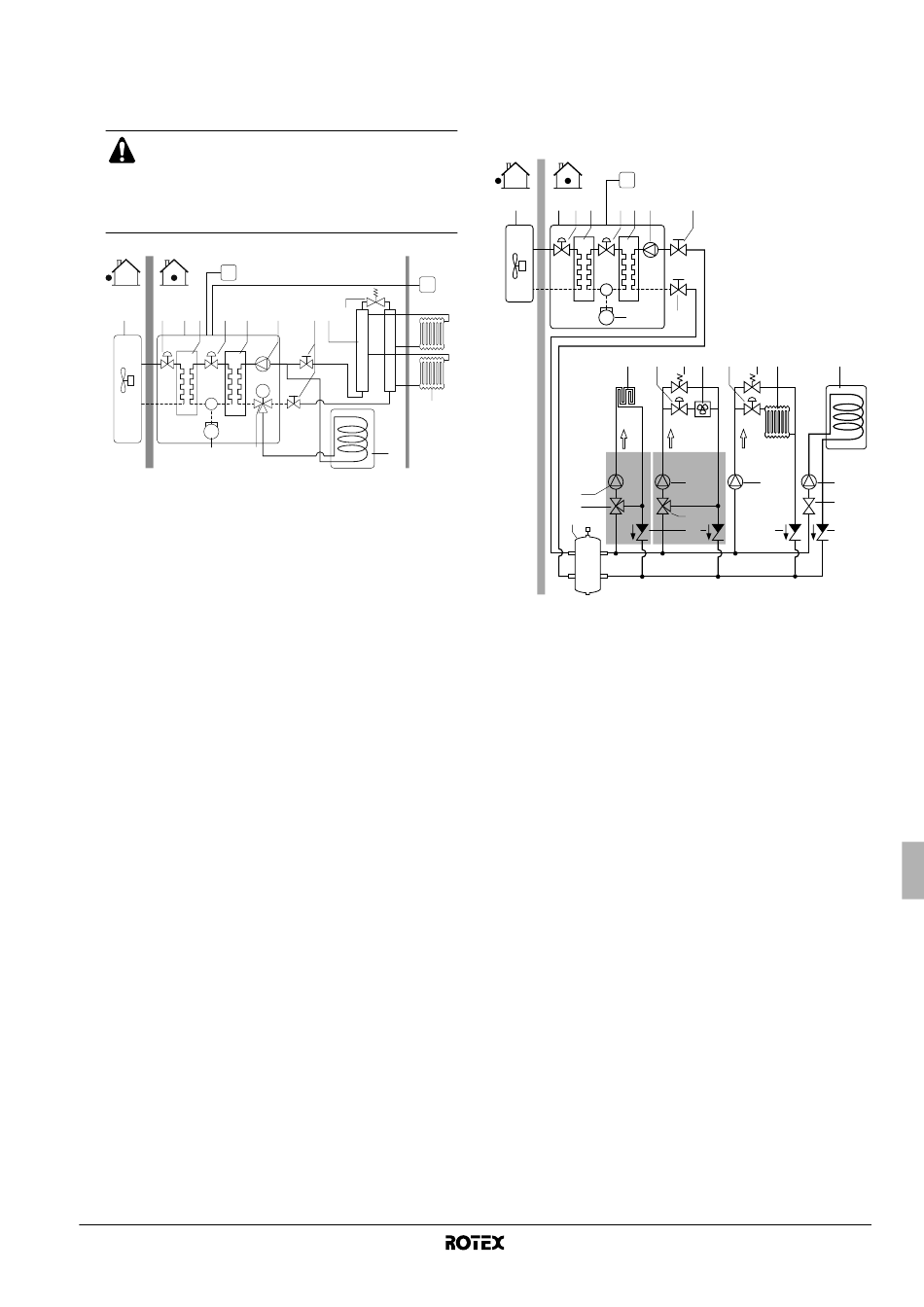

C1
1 12 2 3 12 4
5 8
1 Buitenunit
2 Binnenunit
3 Koelmiddel-
warmtewisselaar
4 Waterwarmtewisselaar
5 Compressor
6 Pomp
7 Afsluiter
8 Gemotoriseerde
3-wegsklep (optie)
9 Tank voor warm water
voor huishoudelijk
gebruik (optie)
Er is slechts een kamerthermostaat aan/uit-regeling. Er is geen
smart logic-functie voor het verwarmen van ruimten. Bij gelijk-
tijdige vraag om verwarmen van ruimten en warm water voor
huishoudelijk gebruik, verloopt het verwarmen van water voor
huishoudelijk gebruik volgens de minimum en maximum
timerwerking.
Toepassingsvoorbeelden met 2 of meer verschillende
warmtegeneratoren en 1 warmtebron (RKHBRD-unit)
Werken met verschillende warmtegeneratoren betekent werken met
verschillende waterinstelpunten voor het systeem.
Bij dergelijke installaties moet een nivelleringsreservoir worden
voorzien en elke soort warmtegenerator moet over een eigen pomp
beschikken.
■
Toepassing 4
Verwarmen van ruimten door middel van een combinatie van
vloerverwarmingslussen, ventilatorconvectoren en radiatoren.
Voor vloerverwarmingstoepassingen in combinatie met radia-
toren is de watertemperatuur die het Rotex-systeem levert te
hoog. Daarom is een temperatuurverlagingsapparaat (lokale
levering) vereist om de watertemperatuur te verlagen (warm
water wordt gemengd met koud water om de temperatuur te
verlagen). Deze lokaal geleverde klep wordt niet gestuurd door
het warmtepompsysteem. De werking en configuratie van het
lokale watercircuit en de keuze van het nivelleringsreservoir, de
pompen, enz. behoren tot de verantwoordelijkheid van de
installateur. Rotex biedt de mogelijkheid voor meerdere instel-
punten alleen op aanvraag.
RKHBRD011~016ABV1+Y1
Binnenunit voor lucht-water-warmtepompsysteem
4PW61218-1A
A B
T
6 7 10 13
M
11
9
10 Verdeelstuk
(lokale levering)
11 Radiator (lokale
levering)
12 Elektronische
expansieklep
13 Omloopklep
(lokale levering)
C1 Afstandsbediening
T Kamerthermostaat
A Installatieplaats
B Woonkamer
■ Patroon A
De tank voor warm water voor huishoudelijk gebruik is in
parallel met het (de) temperatuurverlagingsappara(a)t(en).
Hierdoor kan de unit tegelijk ruimten verwarmen en water
voor huishoudelijk gebruik verwarmen. De waterverdeling
behoort in dit geval tot de verantwoordelijkheid van de
installateur.
C1
1 2 3 4 3 5 6 10
9 10
12 13 14
FHL
35°C 45°C
TRD1 TRD2
19
18
11
1 Buitenunit
2 Binnenunit
3 Elektronische
expansieklep
4 Koelmiddel-
warmtewisselaar
5 Waterwarmtewisselaar
6 Pomp
8 Tank voor warm water
voor huishoudelijk
gebruik (optie)
9 Compressor
10 Afsluiter
11 Nivelleringsreservoir
(lokale levering)
12 FHL:
Vloerverwarmingslus
(lokale levering)
13 Afsluiter (lokale
levering) of EKVKHPC
2-wegskleppenkit voor
warmtepompconvector
(optie)
15 16 14 17 8
FCU
65°C
19 19 19
21
18
20 20 20
14 Omloopklep
(lokale levering)
15 FCU: Ventilator-
convector of FWXV
(optie)
16 Afsluiter
(lokale levering)
17 Radiator
(lokale levering)
18 Mengklep
(lokale levering)
19 Pomp (lokale levering)
20 Terugslagklep
(lokale levering)
21 Klep (lokale levering)
(zie "Besturing met
meerdere instelpunten"
op pagina 31 voor
meer details)
C1 Afstandsbediening
TRD1 Temperatuur-
verlagingsapparaat 1
TRD2 Temperatuur-
verlagingsapparaat 2
