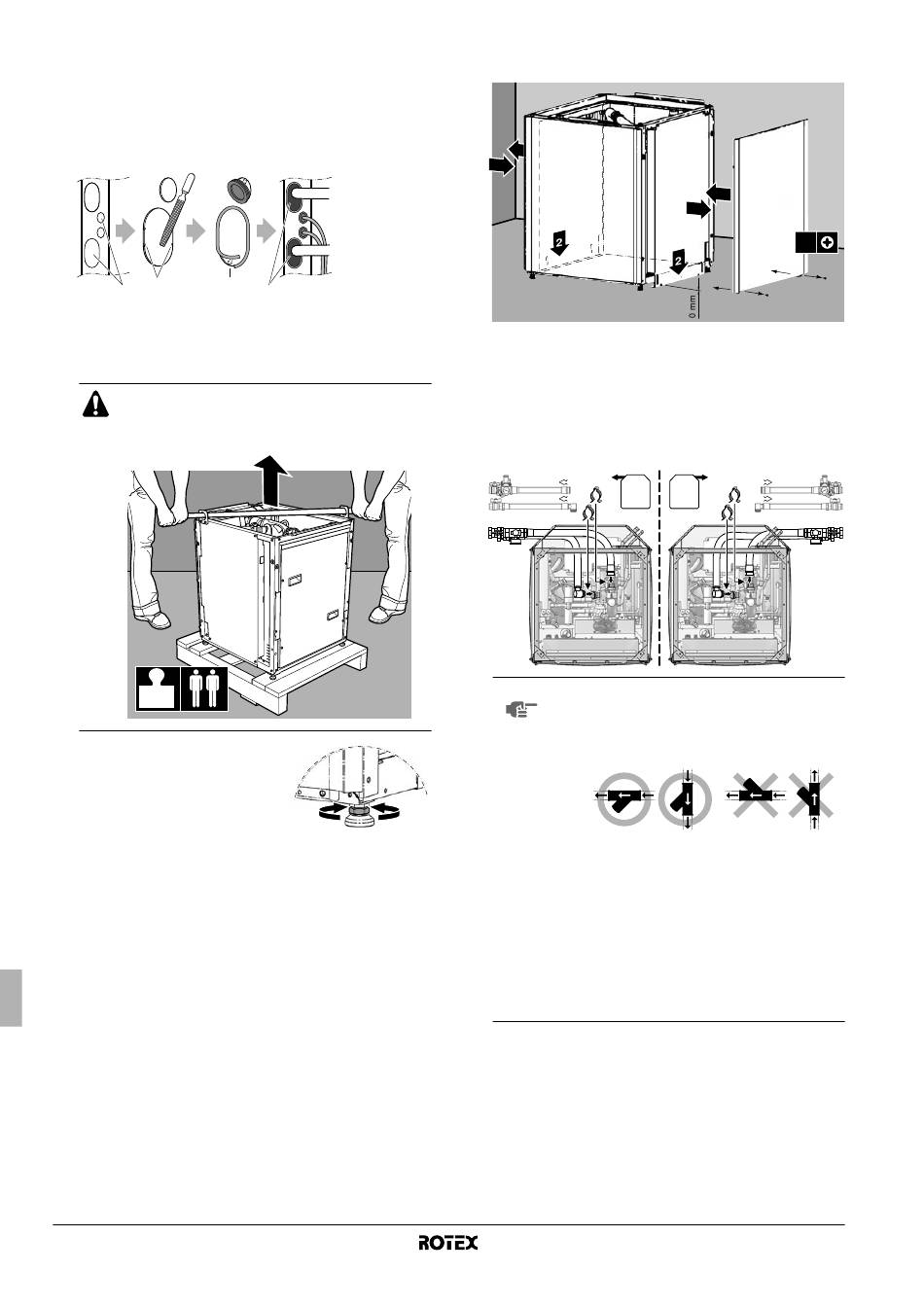

■ Para forçar a abertura de um orifício, atinja-o com um
martelo.
■ Antes de passar os cabos eléctricos ou a tubagem pelos
orifícios que foram abertos, elimine eventuais rebarbas dos
orifícios.
■ Instale os ilhós (acessórios) em redor dos pré-orifícios, para
evitar danos.
1 2 3
1 Orifício com protecção
2 Rebarba
■
Coloque a unidade no local de instalação correcto.
O peso da unidade é de aproximadamente 145 kg.
Para içá-la são precisas pelo menos duas pessoas.
Utilize as placas fornecida com a unidade para a içar.
145 kg
■
Nivele a unidade, para que fique
numa posição estável, usando os pés
niveladores.
Manual de instalação
11
4
3 Ilhó
4 Massa ou material isolante
(fornecimento local)
■
Empurre os amortecedores contra o solo e fixe as placas
laterais com parafusos adequados.
1
3
■
Feche os painéis sonoros e de decoração que vão ficar do lado
da parede (pois não será possível fixá-los mais tarde, quando a
unidade for colocada no local).
■
Comece por ligar a tubagem flexível de água (fornecida com a
unidade) às tubagens locais. Depois, ligue a tubagem flexível de
água, através do pré-orifícios, ao sistema de água da unidade,
para evitar que haja torções excessivas (dobras) neste
processo.
■
Pondere cuidadosamente o local de instala-
NOTA
ção do tubo flexível de entrada de água.
■
De acordo com o sentido do fluxo de água, o
filtro de água terá de ser colocado conforme
se mostra na figura.
■
Preveja espaço suficiente para possibilitar
um acesso fácil para limpeza do filtro de
água e verificação regular do funcionamento
da válvula de segurança.
■
Instale
descarga
(fornecimento local).
■
Pondere a necessidade de apoiar o tubo de
entrada de água e/ou o tubo de saída de
água, para evitar esforçar as tubagens
locais.
Unidade interior para o sistema de bomba de calor ar/água
3
1
2x
uma mangueira flexível para
da válvula de segurança
RKHBRD011~016ABV1+Y1
